Przełączniki elektroniczne-enkodery Amica
Przełączniki elektroniczne i enkodery Amica odpowiadają za wybór funkcji pieczenia, temperatury, czasu lub ustawień programatora. Skaczące wartości, brak reakcji na obrót albo niedziałający przycisk nie zawsze oznaczają uszkodzenie samego nastawnika. Przed zakupem sprawdź pokrętło, połączenia i działanie panelu, a część dobierz według modelu, kodu wyrobu oraz 14-cyfrowego numeru fabrycznego urządzenia.
Enkoder czy mechaniczny przełącznik funkcji?

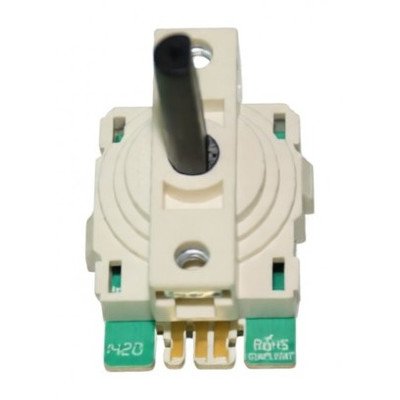

Pod nazwą przełączników elektronicznych i enkoderów Amica występują różne konstrukcje. Enkoder impulsowy nie przełącza bezpośrednio grzałek. Podczas obracania generuje sygnały odczytywane przez programator lub moduł sterujący. Może pracować bez ogranicznika, mieć wyczuwalne skoki oraz dodatkowy przycisk uruchamiany przez naciśnięcie osi.

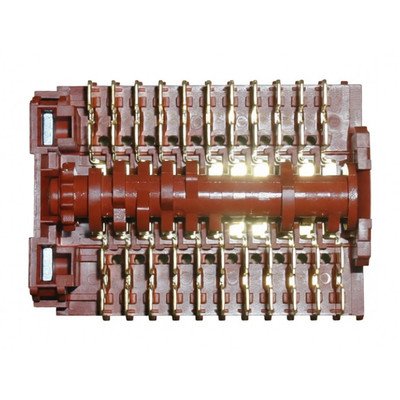

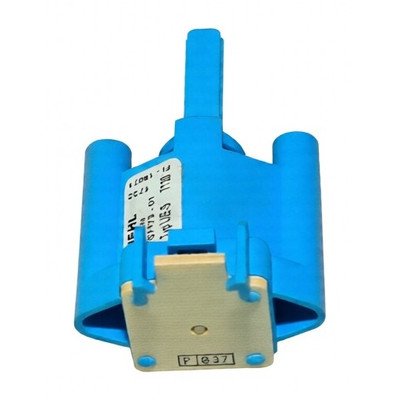

W części piekarników stosowany jest natomiast kodowany nastawnik wielopozycyjny. Ma określoną liczbę pozycji i w każdej z nich zwiera inną kombinację styków, informując elektronikę o wybranej funkcji lub temperaturze. Nie należy mylić go z klasycznym przełącznikiem krzywkowym, który może bezpośrednio rozdzielać zasilanie pomiędzy grzałki, wentylator i oświetlenie.
Rozróżnienie ma znaczenie podczas diagnostyki. Enkoder impulsowy sprawdza się przez obserwację sekwencji sygnałów, a nastawnik pozycyjny przez porównanie kombinacji styków ze schematem właściwego urządzenia. Sam wygląd elementu nie przesądza o sposobie działania.
Jakie objawy mogą wskazywać na uszkodzony enkoder Amica?
Typowe symptomy zależą od funkcji nastawnika:
| Objaw | Co może być przyczyną | Co sprawdzić najpierw |
| Wartość temperatury lub czasu przeskakuje o kilka kroków | zużyte styki enkodera, przerwa na jednym kanale, luźne połączenie lub pęknięty lut | działanie w obu kierunkach, stan wtyczki i mocowania elementu do płytki |
| Obrót w prawo czasem zmniejsza nastawę albo kierunek zmienia się losowo | zakłócona kolejność sygnałów A i B, zużycie enkodera lub problem z obwodem wejściowym modułu | równomierność impulsów obu kanałów podczas powolnego obracania |
| Pokrętło obraca się, ale panel nie reaguje | uszkodzone pokrętło lub oś, brak sygnałów z nastawnika, rozłączona wiązka albo awaria programatora | osadzenie pokrętła, złącze, zasilanie i działanie pozostałych elementów panelu |
| Naciśnięcie pokrętła nie zatwierdza wyboru | uszkodzony mikrostyk, zbyt mały skok osi, źle złożony panel lub pęknięte mocowanie | reakcję po zdjęciu pokrętła oraz mechaniczne położenie nastawnika względem frontu |
| Piekarnik wybiera funkcję, ale nie grzeje | grzałka, termostat, czujnik, przekaźnik, przewody lub programator | czy wyświetlacz pokazuje właściwą funkcję i czy problem dotyczy wszystkich trybów |
| Po przerwie w zasilaniu nie można uruchomić pieczenia | nieustawiony zegar albo aktywny program automatyczny | ustawienie aktualnego czasu i przejście do trybu ręcznego zgodnie z instrukcją modelu |
Jeżeli symbol lub nastawa na wyświetlaczu zmieniają się prawidłowo, sam enkoder prawdopodobnie przekazuje polecenie. Brak grzania należy wtedy diagnozować dalej w obwodzie wykonawczym. Przykładowo awaria jednej grzałki może powodować brak ciepła tylko w wybranych programach, mimo że przełącznik działa poprawnie.
Co sprawdzić bez demontażu piekarnika?
- Ustaw zegar po zaniku napięcia. W części urządzeń programator blokuje pracę piekarnika, dopóki nie zostanie ustawiony aktualny czas lub tryb ręczny.
- Sprawdź blokadę panelu. Aktywna blokada może uniemożliwić zmianę ustawień mimo sprawnego nastawnika.
- Obserwuj reakcję wyświetlacza. Zwróć uwagę, czy każdy krok pokrętła powoduje pojedynczą, przewidywalną zmianę i czy problem występuje w obu kierunkach.
- Sprawdź pokrętło. Pęknięte gniazdo może obracać się na osi bez przenoszenia ruchu. Pokrętło nie powinno klinować się o maskownicę.
- Osusz i oczyść front. Wilgoć lub tłuszcz mogą zakłócać działanie panelu dotykowego współpracującego z nastawnikiem. Nie wlewaj preparatu czyszczącego przez szczelinę wokół osi.
- Wykonaj prawidłowy restart. Jeżeli panel był rozbierany lub zawilgocony, po jego osuszeniu i kompletnym złożeniu odłącz urządzenie od zasilania, a następnie uruchom je zgodnie z instrukcją. Niektóre układy sterowania wykonują inicjalizację po ponownym włączeniu.
Jak sprawdzić enkoder miernikiem?
Przed pomiarem odłącz urządzenie od wszystkich źródeł zasilania, poczekaj na ostygnięcie piekarnika i odseparuj badany element od obwodu — przynajmniej przez wypięcie jego złącza. Pomiar części pozostającej połączonej z modułem może być zafałszowany przez rezystory i inne elementy płytki.
W typowym mechanicznym enkoderze impulsowym występuje zacisk wspólny oraz dwa kanały sygnałowe, zwykle określane jako A i B. Nie ustalaj pinów na podstawie przypadkowego schematu z internetu — ich rozmieszczenie trzeba potwierdzić dla konkretnego elementu lub płytki.
Po zidentyfikowaniu wyprowadzeń można ustawić multimetr na test ciągłości albo niski zakres rezystancji i bardzo powoli obracać osią:
- pomiędzy zaciskiem wspólnym i kanałem A powinny pojawiać się kolejne zwarcia i rozwarcia;
- analogiczna zmiana powinna występować na kanale B;
- oba kanały przełączają się w przesuniętej kolejności, dzięki czemu elektronika rozpoznaje kierunek obrotu;
- w wersji z przyciskiem osobną parę styków sprawdza się pod kątem zwarcia wyłącznie podczas naciskania osi.
Brak zmian na jednym kanale może wyjaśniać przeskakiwanie nastaw, gubienie kroków lub nieprawidłowe rozpoznawanie kierunku. Stała przerwa na obu kanałach może oznaczać uszkodzenie elementu, ale najpierw trzeba wykluczyć błędne rozpoznanie wyprowadzeń.
Ograniczenie testu: zwykły multimetr może nie wychwycić krótkich impulsów ani niestabilności występujących tylko podczas obracania. Pojedynczy prawidłowy sygnał dźwiękowy nie potwierdza więc pełnej sprawności. Technik może ocenić oba kanały oscyloskopem lub analizatorem stanów logicznych, sprawdzając kompletność i kolejność impulsów.
W kodowanym przełączniku wielopozycyjnym bada się ciągłość pomiędzy wskazanymi pinami w każdej pozycji. Wyniki muszą odpowiadać tabeli połączeń lub schematowi danego wariantu. Nie istnieje uniwersalny układ styków dla wszystkich enkoderów i nastawników Amica.
Pomiary sygnałów przy włączonym urządzeniu są przeznaczone wyłącznie dla wykwalifikowanego serwisanta. W panelu mogą znajdować się obwody połączone z napięciem sieciowym. Czynności wymagają odpowiednich kwalifikacji, właściwych przyrządów i procedury serwisowej konkretnego modelu.
Oględziny panelu i połączeń
Po uzyskaniu bezpiecznego dostępu warto sprawdzić:
- czy korpus nastawnika nie porusza się względem panelu lub płytki;
- czy oś nie jest wygięta, pęknięta albo wciśnięta zbyt głęboko;
- czy wtyczka jest wsunięta do końca i nie ma nadpalonych, zaśniedziałych lub cofniętych styków;
- czy przewody nie zostały przygniecione przez obudowę;
- czy wokół wyprowadzeń lutowanych do płytki nie widać pierścieniowych pęknięć lutowia;
- czy na elektronice nie ma śladów zalania, przegrzania lub osadu po środkach czyszczących.
Jeżeli enkoder działa po poruszeniu płytką albo dociśnięciu panelu, podejrzenie powinno objąć mocowanie, złącze i luty, a nie tylko wnętrze nastawnika. Naprawa ścieżek oraz elementów lutowanych wymaga umiejętności pracy z elektroniką. Zbyt długie grzanie pól lutowniczych może odkleić ścieżkę lub uszkodzić tworzywo enkodera.
Nie zalewaj elementu przypadkowym preparatem do styków. Środek może wypłukać smar mechanizmu, pozostawić przewodzący osad albo uszkodzić plastik. Czyszczenie bywa jedynie rozwiązaniem tymczasowym, jeżeli powierzchnie stykowe są mechanicznie zużyte.
Jak uzyskać dostęp i wymienić nastawnik?
W piekarniku do zabudowy nastawnik znajduje się zwykle za pokrętłem lub przednim panelem sterowania. Dostęp może wymagać wysunięcia urządzenia z mebla oraz zdjęcia górnej osłony lub elementów panelu. W kuchni wolnostojącej konstrukcja jest inna: dojście może prowadzić od góry po zdjęciu płyty i maskownicy albo od strony tylnej osłony. Należy korzystać z kolejności właściwej dla konkretnego typu urządzenia.
Przed demontażem:
- odłącz zasilanie w sposób zabezpieczający przed przypadkowym ponownym włączeniem;
- poczekaj, aż urządzenie całkowicie ostygnie;
- w kuchni gazowo-elektrycznej nie przemieszczaj urządzenia w sposób naprężający przewód gazowy;
- sfotografuj położenie złączy, przewodów, mocowań i osi pokrętła.
Nastawnik montowany do panelu można zwykle odkręcić po zdjęciu pokrętła i osłony. Wtyczki odłączaj za obudowę złącza, nie przez ciągnięcie przewodów. Jeżeli nowa i stara część mają osobne konektory, bezpieczniej przekładać je pojedynczo według oznaczeń, zamiast odłączać wszystkie jednocześnie.
Enkoder wlutowany w płytkę wymaga jej wyjęcia, odsysania lutowia oraz oczyszczenia otworów bez uszkodzenia metalizacji. Po montażu oś musi być ustawiona bez naprężeń względem otworu w panelu. Zbyt mocne skręcenie, przesunięcie płytki albo źle osadzone pokrętło może utrudnić obrót lub naciśnięcie przycisku.
Po złożeniu sprawdź na zimnym urządzeniu, czy pokrętło obraca się swobodnie, każda pozycja jest rozpoznawana, przycisk zatwierdza wybór, a wyświetlacz nie gubi kroków. Dopiero później można krótko sprawdzić poszczególne funkcje pieczenia, obserwując, czy uruchamiają się zgodnie z oznaczeniami panelu.
Jak dobrać właściwy przełącznik elektroniczny Amica?
Nie dobieraj części wyłącznie po zdjęciu, liczbie pinów lub średnicy osi. W obrębie podobnych obudów mogą występować inne:
- liczby pozycji i impulsów na obrót;
- kombinacje zwieranych styków;
- funkcje przycisku osiowego;
- długości, średnice i zakończenia osi;
- rozstawy mocowań oraz kierunki wyprowadzeń;
- konfiguracje panelu i współpracującego modułu.

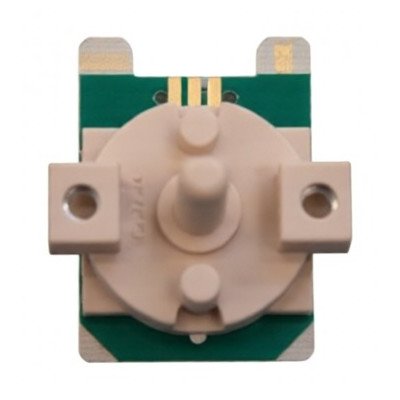

Przykładowo enkoder funkcji z 11 pozycjami nie jest automatycznie zamienny z nastawnikiem temperatury, nawet gdy oba pasują do tego samego pokrętła. Również identyczne złącze nie potwierdza zgodności elektrycznej.
Do doboru części Amica przygotuj model, kod wyrobu i pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. Numer nadrukowany na korpusie starego elementu jest przydatny, lecz może być oznaczeniem jego producenta, serii lub wariantu produkcyjnego, a nie numerem katalogowym części Amica. Najpewniejszym krokiem jest porównanie danych urządzenia z wykazem zastosowań konkretnego produktu.
Jeżeli po diagnostyce okaże się, że urządzenie ma klasyczny selektor zasilający obwody wykonawcze, zobacz przełączniki funkcji piekarnika Amica. Gdy problem dotyczy ustawiania czasu, przydatna może być kategoria minutników do kuchenek Amica. Pozostałe warianty znajdziesz wśród przełączników i łączników Amica.
FAQ – przełączniki elektroniczne i enkodery Amica
Czy skacząca temperatura oznacza uszkodzony enkoder?
Jest to charakterystyczny objaw, ale nie stanowi samodzielnego potwierdzenia. Podobny efekt mogą powodować pęknięte luty, luźne złącze, uszkodzenie obwodu wejściowego modułu albo pokrętło, które nie obraca osi prawidłowo. Enkoder należy sprawdzić poza obwodem lub obserwować jego sygnały odpowiednim przyrządem.
Dlaczego piekarnik nie grzeje, mimo że wyświetlacz rozpoznaje obrót pokrętła?
Prawidłowa zmiana symbolu funkcji wskazuje, że polecenie dociera do sterownika. Brak grzania może wtedy wynikać z uszkodzenia grzałki, termostatu, czujnika temperatury, przekaźnika, przewodów albo układu zasilania. Istotne jest, czy nie działa jeden program, kilka powiązanych trybów czy wszystkie funkcje.
Czy enkoder można sprawdzić testem ciągłości?
Tak, jeżeli jest to mechaniczny enkoder stykowy i znane są jego wyprowadzenia. Podczas powolnego obracania oba kanały powinny naprzemiennie zwierać się ze stykiem wspólnym. Multimetr może jednak nie zarejestrować krótkich lub zakłóconych impulsów, dlatego prawidłowy test ciągłości nie wyklucza usterki ujawniającej się podczas normalnej pracy.
Czy można zamontować enkoder o takiej samej liczbie pinów?
Nie należy tego robić bez potwierdzenia katalogowego. Taka sama liczba pinów nie określa sekwencji sygnałów, liczby pozycji, funkcji przycisku, rozstawu mocowań ani długości osi. Niewłaściwy nastawnik może nie działać, wybierać inne funkcje lub mechanicznie nie pasować do panelu.
Czy każdy enkoder Amica jest wlutowany w moduł?
Nie. Występują elementy lutowane do płytki, nastawniki połączone wiązką oraz wielopozycyjne przełączniki mocowane niezależnie do panelu. Przed zakupem i demontażem trzeba sprawdzić sposób mocowania, złącza oraz numer katalogowy części przeznaczonej do konkretnego wykonania urządzenia.
Jakie dane są potrzebne do doboru części Amica?
Przygotuj model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Warto również przesłać czytelne zdjęcie tabliczki oraz starego elementu z widocznymi oznaczeniami, osią, mocowaniem i złączami. Sam skrócony model lub podobieństwo zdjęcia nie gwarantują zgodności.
