Przełączniki płytek grzejnych Amica
Przełączniki płytek grzejnych Amica sterują stopniami mocy żeliwnych pól w kuchenkach i starszych płytach elektrycznych. Gdy pole nie grzeje, działa tylko na wybranych pozycjach albo przy przełączniku widać nadpalenia, sprawdź również płytkę, przewody i konektory. Właściwy łącznik dobiera się według pełnych danych urządzenia, oznaczeń części oraz układu styków.
Jak działa przełącznik płytki grzejnej?

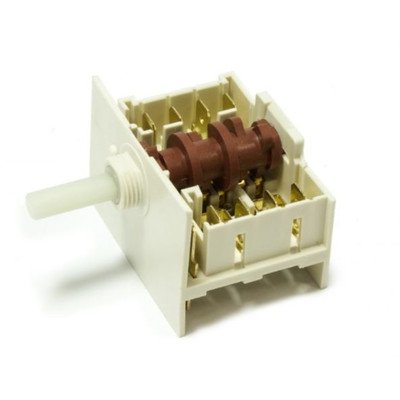

W kuchenkach z żeliwnymi płytkami spotyka się wielopozycyjne łączniki krzywkowe, zwykle z pozycją wyłączenia i kilkoma stopniami grzania. Obrót pokrętła zmienia układ zwartych styków, a tym samym sposób połączenia sekcji grzejnych płytki. Kolejne stopnie nie muszą więc oznaczać prostego ograniczania napięcia — moc może zmieniać się przez szeregowe lub równoległe łączenie uzwojeń.
Przełącznika krzywkowego nie należy automatycznie utożsamiać z regulatorem cyklicznie załączającym i wyłączającym pole. W kuchenkach Amica występują różne rozwiązania zależne od konstrukcji pola. Jeżeli urządzenie wykorzystuje regulator z płynną nastawą lub pole dwuobwodowe, odpowiedniej części należy szukać również w kategorii dawkowników energii Amica.
Jakie objawy mogą wskazywać na uszkodzenie łącznika?
Podejrzenie przełącznika jest uzasadnione szczególnie wtedy, gdy:
- płytka grzeje na jednych stopniach, ale pozostaje zimna na innych;
- pole zaczyna lub przestaje grzać po poruszeniu pokrętłem;
- pokrętło obraca się bez wyraźnych pozycji, zacina się albo nie daje ustawić na 0;
- spod panelu czuć zapach przegrzanego tworzywa;
- na obudowie łącznika, konektorach lub przewodach widać przebarwienia i stopienia;
- pole nie wyłącza się po ustawieniu pokrętła na 0.
Pole grzejące mimo wyłączenia jest usterką niebezpieczną. Urządzenie trzeba odłączyć od zasilania na właściwym zabezpieczeniu obwodu i nie używać go do czasu naprawy. Przyczyną może być zwarty styk przełącznika, ale przed wymianą należy sprawdzić rzeczywisty układ sterowania danego modelu.
Przełącznik czy sama płytka grzejna?
Jeden objaw nie rozstrzyga, która część jest uszkodzona. Brak grzania mogą powodować również przerwane uzwojenie pola, poluzowana wsuwka, wypalony przewód, uszkodzona listwa przyłączeniowa albo brak jednego z torów zasilania.
| Objaw | Możliwe przyczyny | Co sprawdzić po odłączeniu zasilania | Interpretacja |
| Nie działa tylko jedno pole na żadnym stopniu | płytka, przełącznik, konektor lub przewód | oględziny połączeń oraz rezystancję sekcji płytki po odpięciu przewodów | przerwa w odpowiednim obwodzie płytki wskazuje na jej uszkodzenie; prawidłowy pomiar nie potwierdza jeszcze sprawności przełącznika |
| Pole grzeje tylko na części pozycji | wypalone styki łącznika albo przerwa w jednej sekcji płytki | ciągłość styków dla każdej pozycji według schematu oraz poszczególne obwody pola | brak oczekiwanego przejścia w konkretnej pozycji kieruje podejrzenie na łącznik |
| Pole działa po poruszeniu pokrętłem | zużyty mechanizm lub styki, luźna wsuwka | stan wałka, zatrzasków, konektorów i przewodów | zmiana działania przy poruszaniu nie dowodzi samodzielnie uszkodzenia łącznika; podobnie zachowuje się luźne połączenie |
| Pole grzeje zbyt słabo | brak jednego toru zasilania, uszkodzona sekcja pola, zły typ przełącznika | pozostałe pola, listwę przyłączeniową, sekcje płytki i oznaczenie łącznika | jeżeli podobny problem dotyczy kilku pól, najpierw należy sprawdzić wspólne zasilanie i zgodność zastosowanych regulatorów |
| Nadpalona wsuwka przy łączniku | luźny albo utleniony styk powodujący wzrost temperatury | przewód, konektor i zacisk przełącznika | wymiana samego łącznika bez naprawy przegrzanego zakończenia przewodu może doprowadzić do ponownej awarii |
Jak sprawdzić płytkę grzejną miernikiem?
Pomiar wykonuje się przy całkowicie odłączonym zasilaniu i po zdjęciu przewodów z badanych zacisków. Pozostawienie przewodów może utworzyć równoległe drogi przez przełącznik lub inne sekcje, przez co wynik będzie mylący.
Multimetr ustaw na pomiar rezystancji. W płytce wielosekcyjnej trzeba ustalić ze schematu, które pary zacisków odpowiadają poszczególnym elementom grzejnym. Sygnał OL, nieskończona rezystancja lub brak wskazania oznacza przerwę w badanym obwodzie. Wynik liczbowy potwierdza ciągłość, lecz nie wyklucza uszkodzenia izolacji ani usterki ujawniającej się dopiero po rozgrzaniu.
Nie ma jednej prawidłowej rezystancji dla wszystkich płytek. Zależy ona od mocy, napięcia znamionowego i sposobu połączenia sekcji. Gdy znana jest moc konkretnego obwodu, orientacyjną wartość można porównać z zależnością R = U² / P, uwzględniając tolerancję elementu i zmianę rezystancji wraz z temperaturą. Obliczenia nie mają zastosowania, jeśli nie wiadomo, którą sekcję zmierzono.
Kontrola rezystancji izolacji pomiędzy obwodem grzejnym a metalową obudową wymaga odpowiedniego miernika izolacji i procedury właściwej dla urządzenia. Zwykły test ciągłości nie zastępuje takiego badania.
Jak skontrolować przełącznik krzywkowy?
Po odłączeniu przewodów można sprawdzać omomierzem, które zaciski są zwarte na kolejnych pozycjach pokrętła. Wyniki trzeba jednak porównać ze schematem łączeń właściwym dla dokładnego typu przełącznika. Numery zacisków, kierunek zwiększania mocy i obecność dodatkowego styku kontrolki mogą się różnić.
- Odłącz kuchenkę od wszystkich torów zasilania i potwierdź brak napięcia odpowiednim przyrządem.
- Zrób czytelne zdjęcia przewodów oraz oznaczeń zacisków.
- Oznacz każdy przewód niezależnie od jego koloru.
- Zdejmij konektory, chwytając za ich metalową część, a nie ciągnąc za przewód.
- Sprawdzaj przejścia pomiędzy zaciskami na pozycji 0 i kolejnych stopniach.
- Porównaj wyniki z tabelą styków lub schematem konkretnego łącznika.
Na pozycji 0 styki zasilające pole powinny pozostawać rozwarte zgodnie ze schematem. Stałe zwarcie toru grzejnego mimo ustawienia 0 wskazuje na uszkodzenie. Brak przejścia na jednej z pozycji może oznaczać wypalony styk, ale tylko wtedy, gdy schemat przewiduje jego zwarcie w tej pozycji.
Nie należy oceniać przełącznika wyłącznie na podstawie sygnału dźwiękowego miernika pomiędzy przypadkowymi pinami. Łącznik ma kilka niezależnych torów, a część połączeń prawidłowo występuje tylko na określonych stopniach.
Pomiary napięcia w pracującej kuchence oraz diagnozowanie obwodów zasilanych napięciem 230/400 V są przeznaczone dla wykwalifikowanego elektryka lub serwisanta. Opisane czynności wymagają odpowiednich kwalifikacji, doświadczenia, narzędzi i zabezpieczenia stanowiska.
Dostęp i wymiana przełącznika
W kuchenkach wolnostojących łączniki są zwykle zamocowane za panelem z pokrętłami. Zależnie od konstrukcji dostęp może wymagać zdjęcia tylnej osłony panelu, uniesienia płyty podpalnikowej albo demontażu części panelu czołowego. Nie należy podważać szklanej płyty ani zdejmować przypadkowych śrub bez sprawdzenia dokumentacji danego modelu.
Po uzyskaniu dostępu:
- Porównaj oznaczenie starej części z nową przed odłączaniem przewodów.
- Udokumentuj położenie wszystkich konektorów i numery zacisków.
- Sprawdź, czy przewody nie są kruche, przebarwione lub stopione.
- Zdejmij pokrętło i odkręć mocowanie łącznika zgodnie z konstrukcją panelu.
- Przenieś przewody według oznaczeń zacisków i schematu, nie tylko według ich fizycznego położenia.
- Upewnij się, że wsuwki trzymają zaciski pewnie i nie mają luzu.
- Po złożeniu sprawdź mechaniczne ustawienie pozycji 0, kolejne stopnie oraz działanie pola.
Jeżeli nadpaleniu uległ konektor, trzeba usunąć przyczynę przegrzewania i naprawić zakończenie przewodu metodą odpowiednią do jego przekroju, temperatury pracy i obciążenia. Nie wolno zakładać luźnej wsuwki ponownie ani wykonywać prowizorycznych połączeń. Zwęglonego łącznika nie warto rozbierać i czyścić — uszkodzenie powierzchni styków oraz izolacji może pozostać niewidoczne.
Jak dobrać przełącznik płytki grzejnej Amica?
Wygląd obudowy i pasujące pokrętło nie potwierdzają zgodności. Przełączniki mogą różnić się tabelą łączeń, kierunkiem regulacji, liczbą pozycji, stykiem lampki, liczbą i rozmieszczeniem zacisków, długością wałka oraz przeznaczeniem do pola jedno- lub wieloobwodowego.
Przy doborze przygotuj:
- pełny model kuchenki lub płyty;
- kod wyrobu Amica;
- 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- pełne oznaczenie nadrukowane na starym łączniku, np. serię i jej końcówkę;
- zdjęcie strony z zaciskami oraz sposobu podłączenia przewodów;
- informację, którym polem steruje część i czy pole ma dodatkowy obwód.
Końcówki oznaczenia są istotne. Łączniki należące do tej samej rodziny mogą wyglądać podobnie, lecz mieć inny program styków. Numeru części nie należy również mylić z numerem pola grzejnego lub regulatora energii. Pozostałe typy elementów sterujących znajdziesz w kategorii przełączników i łączników Amica.
FAQ – przełączniki płytek grzejnych Amica
Czy niedziałające pole oznacza uszkodzony przełącznik?
Nie. Takie same objawy może powodować przerwane uzwojenie płytki, wypalony konektor, uszkodzony przewód albo problem ze wspólnym zasilaniem. Najpierw warto odizolować i zmierzyć obwody pola, a następnie sprawdzić łącznik według jego tabeli styków.
Dlaczego płytka grzeje tylko na niektórych pozycjach pokrętła?
Możliwy jest wypalony tor przełącznika albo przerwa w jednej z sekcji płytki. Rozróżnienie wymaga pomiaru obu elementów. Sam fakt, że najwyższy stopień działa, nie potwierdza sprawności wszystkich styków.
Czy można zastąpić przełącznik 5HE/066 innym modelem z tej samej serii?
Tylko wtedy, gdy zamienność jest potwierdzona dla kodu wyrobu i numeru fabrycznego urządzenia. Zbliżona obudowa lub podobne oznaczenie nie gwarantują identycznego programu styków, wałka i sposobu podłączenia.
Czy nadpalony zacisk wystarczy oczyścić?
Nie jest to pewna naprawa. Przegrzanie może osłabić sprężystość konektora, uszkodzić przewód i powierzchnię zacisku. Należy ocenić cały punkt połączenia, a uszkodzone elementy wymienić, aby awaria nie powróciła.
Czy przełącznik płytki jest tym samym co dawkownik energii?
Nie zawsze. Łącznik krzywkowy zestawia określone połączenia na kolejnych pozycjach, natomiast regulator energii może sterować średnią mocą przez cykliczne załączanie pola. Dobór zależy od konstrukcji konkretnej kuchenki i rodzaju pola.
Jakie dane Amica są potrzebne do doboru części?
Przygotuj model, kod wyrobu oraz pełny 14-cyfrowy numer fabryczny. Warto również odczytać oznaczenie starego przełącznika i wykonać zdjęcie jego zacisków przed demontażem przewodów.
