Pola do płyt ceramicznych Amica
Pola do płyt ceramicznych Amica stosuje się, gdy pojedyncza strefa nie grzeje, działa tylko jej część albo widoczna jest przerwa w elemencie oporowym. Przed zakupem warto wykluczyć awarię regulatora, przekaźnika i przewodów. Część dobieraj według pełnych danych urządzenia, mocy, napięcia, wymiarów, liczby stref, mocowania i układu zacisków.
Kiedy uszkodzone może być pole ceramiczne Amica?
Pole ceramiczne, nazywane również promiennikowym lub płytką grzejną, znajduje się pod szybą płyty. W metalowej czaszy umieszczony jest element oporowy, który po włączeniu rozgrzewa się i przekazuje ciepło przez szkło do naczynia. Zależnie od konstrukcji pole może mieć jeden obwód, dwie współśrodkowe strefy albo dodatkową część wydłużającą obszar grzania pod brytfannę.
Objawy wskazujące na potrzebę sprawdzenia pola to przede wszystkim:
- jedna strefa pozostaje zimna, chociaż pozostałe działają prawidłowo;
- środkowy obwód pola dwustrefowego grzeje, ale pierścień zewnętrzny nie włącza się;

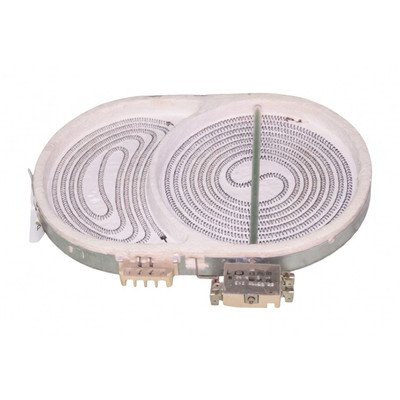

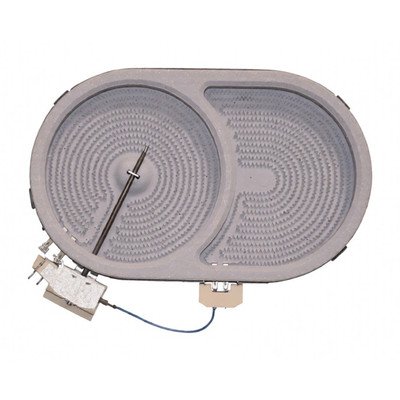

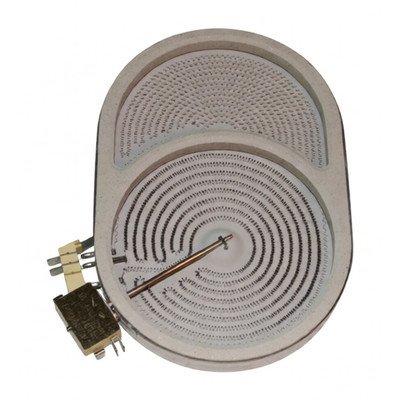

- pole wydłużone działa tylko w części okrągłej;
- pod szybą widać przerwę, odkształcenie albo miejscowe przepalenie taśmy oporowej;
- pole grzeje nierównomiernie lub przerywa po rozgrzaniu, mimo prawidłowej nastawy;
- zacisk pola albo podłączony do niego konektor jest nadpalony.
Sam brak grzania nie potwierdza jednak uszkodzenia promiennika. Taki sam objaw może powodować regulator energii, przełącznik stref, przekaźnik na module, przerwany przewód, luźny konektor albo problem z zasilaniem urządzenia.
Objaw a możliwa przyczyna
| Objaw | Co może być uszkodzone | Co pozwala zawęzić diagnozę |
| Nie działa tylko jedno pole | obwód grzejny, ogranicznik temperatury, regulator, przekaźnik, przewód | pomiar odłączonego obwodu pola oraz kontrola zacisków |
| Nie działa zewnętrzna strefa pola podwójnego | dodatkowy obwód grzejny, przełącznik strefy, regulator dwuobwodowy, przewody | osobny pomiar każdej strefy według schematu zacisków |
| Pole działa wyłącznie na części pozycji pokrętła | regulator energii lub jego styki | ciągłość pola może być prawidłowa, a usterka zależy od położenia regulatora |
| Pole grzeje tylko z pełną mocą albo nie reaguje na regulację | sklejone styki regulatora lub przekaźnika, usterka sterowania | sam sprawny obwód grzejny nie wyjaśnia braku regulacji |
| Kilka pól przestało działać jednocześnie | zasilanie, listwa przyłączeniowa, wspólny przewód, moduł | przed demontażem poszczególnych pól trzeba sprawdzić wspólną część obwodu |
| Pole okresowo czerwienieje i gaśnie | zwykła regulacja mocy lub działanie ogranicznika temperatury | jeśli średnia moc odpowiada nastawie, cykliczna praca nie musi oznaczać awarii |
Jeżeli zimne są wszystkie pola lub cała grupa pól, zakup pojedynczego promiennika zwykle nie powinien być pierwszym krokiem. W kuchniach zasilanych wielofazowo podobny objaw może wynikać z braku jednej fazy, nieprawidłowego połączenia listwy zaciskowej albo uszkodzenia wspólnego elementu sterowania. Sposób zasilania należy ustalić na podstawie tabliczki, instrukcji i schematu konkretnego urządzenia.
Jak sprawdzić pole grzejne miernikiem?
Pomiary rezystancji wykonuje się wyłącznie po całkowitym odłączeniu urządzenia od zasilania, sprawdzeniu braku napięcia i ostygnięciu pola. W urządzeniu podłączonym na stałe nie wystarczy ustawić wszystkich pokręteł na „0” — obwód powinien zostać odłączony odpowiednim zabezpieczeniem.
Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, właściwych narzędzi i znajomości zasad ochrony przeciwporażeniowej. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
- Uzyskaj dostęp do spodniej części pola i sfotografuj rozmieszczenie przewodów.
- Sprawdź taśmę oporową, izolację, zaciski i konektory. Nadpalone połączenie trzeba usunąć razem z przyczyną przegrzewania, a nie tylko docisnąć.
- Odczytaj oznaczenia zacisków lub skorzystaj ze schematu właściwego dla urządzenia. Nie ustalaj funkcji pinów według koloru przewodu ani układu podobnego pola.
- Odłącz co najmniej jeden przewód badanego obwodu. Pomiar części podłączonej do instalacji może zamknąć się przez regulator, lampkę lub drugi obwód i dać mylący wynik.
- Ustaw multimetr na pomiar rezystancji i zbadaj osobno właściwy obwód grzejny. W polu dwu- lub wielostrefowym każda strefa wymaga osobnego pomiaru.
Wynik OL, nieskończona rezystancja albo brak ciągłości wskazuje na przerwę w badanej drodze elektrycznej. Zależnie od sposobu wyprowadzenia zacisków może to oznaczać przepaloną taśmę oporową, otwarty ogranicznik temperatury lub przerwę w wewnętrznym połączeniu.
Skończona i stabilna rezystancja potwierdza, że obwód nie jest całkowicie przerwany, ale nie dowodzi pełnej sprawności pola. Nie wyklucza usterki pojawiającej się po rozgrzaniu, problemu ogranicznika ani braku zasilania z regulatora lub modułu.
Jeżeli znane są napięcie i moc konkretnego obwodu, wynik można orientacyjnie porównać z wartością wynikającą ze wzoru R ≈ U²/P. Obliczenie ma sens tylko dla właściwej strefy i parametrów zapisanych na danym polu. Nie należy stosować jednej wartości rezystancji do wszystkich promienników Amica — w tej kategorii występują różne moce, napięcia i układy stref.
Gdy pole ma ciągłość, ale nadal nie grzeje
Następnie sprawdza się przewody, konektory, regulator energii, przełącznik dodatkowej strefy oraz przekaźniki sterujące. Szczególnie ważne są ślady przegrzania: ciemna obudowa złącza, luźna wsuwka, utleniony zacisk albo nadtopiona izolacja zwiększają opór połączenia i mogą ponownie uszkodzić nową część.
Pomiar napięcia na pracującym urządzeniu może rozstrzygnąć, czy pole otrzymuje zasilanie, ale jest czynnością pod napięciem sieciowym. Powinien wykonywać go wyłącznie wykwalifikowany technik, zgodnie ze schematem modelu i z uwzględnieniem tego, że regulator może podawać napięcie cyklicznie. Prawidłowe napięcie na właściwych zaciskach przy braku grzania kieruje podejrzenie na pole. Brak napięcia oznacza konieczność diagnozy sterowania, instalacji lub połączeń.
Czy okresowe wyłączanie pola oznacza usterkę?
Nie zawsze. Moc pól promiennikowych jest regulowana przez okresowe załączanie i odłączanie elementu grzejnego. Przy niższej nastawie przerwy są zwykle dłuższe, dlatego czerwony żar może pojawiać się i znikać. Pole posiada również ograniczenie temperatury chroniące szybę przed nadmiernym nagrzaniem.
Nieprawidłowością jest natomiast brak możliwości zmniejszenia mocy, ciągłe grzanie po ustawieniu pozycji wyłączenia, wyłączanie po kilku sekundach bez ponownego startu albo wyraźnie słabsza praca w porównywalnych warunkach. W takich przypadkach należy badać zarówno pole, jak i regulator lub moduł.
Wskaźnik ciepła resztkowego informuje, że powierzchnia może nadal parzyć. Jego działanie nie jest samodzielnym testem sprawności elementu grzejnego. Po zaniku zasilania wskazanie może zniknąć, mimo że szkło pozostaje gorące.
Jak uzyskać dostęp do pola?
Droga demontażu zależy od tego, czy promiennik pracuje w płycie do zabudowy, czy w kuchni wolnostojącej.
- Płyta do zabudowy: po odłączeniu instalacji urządzenie zazwyczaj wyjmuje się z blatu, zabezpiecza szybę przed zarysowaniem i zdejmuje dolną osłonę albo rozdziela szybę z zespołem nośnym zgodnie z instrukcją serwisową.
- Kuchnia wolnostojąca: dostęp może wymagać odsunięcia urządzenia oraz zwolnienia mocowań górnego zespołu płyty. Konstrukcja zawiasów, śrub i wiązek zależy od rodziny kuchni.
Pola są dociskane do spodniej strony szkła przez uchwyty, sprężyny lub wspólną ramę. Przed odłączeniem przewodów należy zrobić wyraźne zdjęcia i oznaczyć każdy konektor. Trzeba również zapisać położenie promiennika w uchwycie, ponieważ przesunięcie względem nadruku na szkle może powodować niewłaściwe pokrycie strefy grzania.
Nie opieraj ciężaru szyby na przewodach ani na ceramicznej izolacji pola. Nie prostuj pękniętej taśmy oporowej i nie mostkuj ogranicznika temperatury. Takie działania usuwają zabezpieczenie lub tworzą niepewne połączenie pracujące przy wysokiej temperaturze.
Jeżeli szkło jest pęknięte, urządzenia nie należy dalej używać. Trzeba odłączyć zasilanie, ponieważ płyn może przedostać się do elementów znajdujących się pod napięciem. Wymiana pola nie naprawia uszkodzonej szyby.
Wymiana pola ceramicznego krok po kroku
Po bezpiecznym otwarciu urządzenia wymiana polega na:
- udokumentowaniu przewodów, zacisków i ustawienia uchwytów;
- odłączeniu konektorów przez chwytanie za złącze, a nie ciągnięcie przewodu;
- zwolnieniu sprężyn lub ramy utrzymującej promiennik;
- przełożeniu mocowań tylko wtedy, gdy przewiduje to konstrukcja nowej części;
- ustawieniu pola centralnie pod właściwym oznaczeniem na szybie;
- podłączeniu przewodów zgodnie ze zdjęciem, schematem i oznaczeniami zacisków;
- sprawdzeniu, czy konektory są ciasne, a przewody nie dotykają gorących elementów i ostrych krawędzi;
- zamknięciu obudowy i wykonaniu kontrolnego uruchomienia każdej strefy.
Podczas próby należy sprawdzić, czy działa każdy obwód, regulacja mocy oraz sygnalizacja ciepła resztkowego, jeżeli występuje. Pole nie powinno przesuwać się pod szybą, a złącza nie mogą iskrzyć, brzęczeć ani wydzielać zapachu przegrzanej izolacji.
Jak dobrać pole do płyty ceramicznej Amica?
Wygląd promiennika i średnica widocznego nadruku na szkle nie wystarczają do potwierdzenia zgodności. W urządzeniach Amica należy przygotować model, kod wyrobu i 14-cyfrowy numer fabryczny. Tabliczka płyty do zabudowy znajduje się zwykle na spodzie urządzenia, natomiast w kuchni wolnostojącej — na tylnej powierzchni obudowy. Jeżeli nie można bezpiecznie dostać się do tabliczki płyty, dane mogą znajdować się również w dokumentacji urządzenia.
Przy porównywaniu części sprawdź:
- numer części i oznaczenie wybite na starym polu;
- napięcie znamionowe — w tej grupie występują warianty 230 V i 400 V;
- moc całkowitą oraz moc poszczególnych stref;

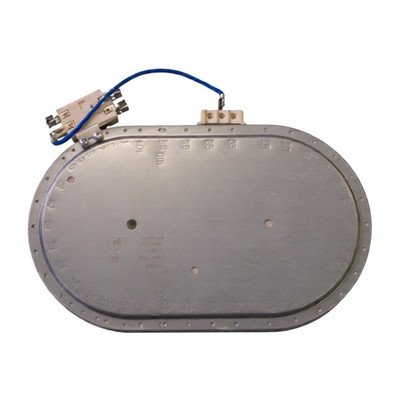

- średnicę albo wymiary pola owalnego;
- liczbę obwodów: pojedynczy, dwustrefowy lub z poszerzeniem;
- rozmieszczenie zacisków i funkcję dodatkowych wyprowadzeń;
- rodzaj ogranicznika temperatury oraz obwodu wskaźnika ciepła;
- położenie uchwytów, sprężyn i punktów mocujących;
- wariant wykonania wskazany symbolami producenta.

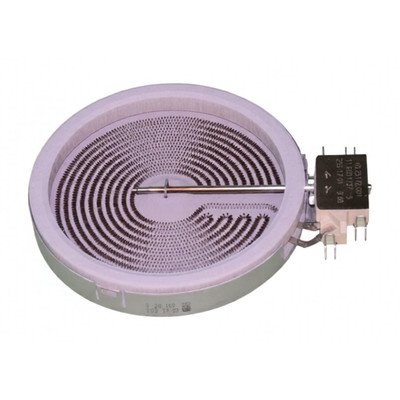

Identyczne złącza nie oznaczają automatycznie tej samej mocy ani sposobu sterowania. Również dwa pola o średnicy 145 lub 180 mm mogą różnić się napięciem, końcówkami, mocowaniem lub układem ogranicznika. Przed zamówieniem porównaj pełne oznaczenie urządzenia z katalogową listą zastosowań części, a w razie wątpliwości przygotuj zdjęcie tabliczki znamionowej, starego pola i jego zacisków.
Jeżeli diagnoza wskazuje na inny rodzaj elementu, przejdź do kategorii pól grzewczych Amica. Dla urządzeń wykorzystujących cewki elektromagnetyczne właściwa jest kategoria pól do płyt indukcyjnych, natomiast wystające metalowe krążki znajdują się w kategorii pól żeliwnych Amica.
FAQ – pola do płyt ceramicznych Amica
Czy brak grzania jednego pola oznacza, że trzeba je wymienić?
Nie. Najpierw należy sprawdzić obwód grzejny, ogranicznik, konektory, przewody oraz element sterujący. Jeśli pole ma prawidłową ciągłość, przyczyny trzeba szukać między zasilaniem a jego zaciskami.
Dlaczego działa środek pola, ale zewnętrzny pierścień pozostaje zimny?
Pole dwustrefowe ma oddzielne obwody. Uszkodzony może być zewnętrzny element oporowy, jego przewód, przełącznik dodatkowej strefy albo odpowiednia sekcja regulatora. Każdy obwód należy zmierzyć osobno według oznaczeń zacisków.
Czy miganie czerwonego żaru pod szkłem jest normalne?
Tak, jeżeli pole utrzymuje moc odpowiadającą nastawie. Regulatory sterują mocą przez cykliczne załączanie. Jeżeli jednak pole działa tylko na maksimum, gaśnie bez ponownego włączenia lub nie reaguje na nastawę, potrzebna jest diagnostyka.
Czy można zamontować pole o tej samej średnicy i mocy?
Nie bez potwierdzenia katalogowego. Muszą zgadzać się również napięcie, liczba stref, zaciski, ogranicznik temperatury, uchwyty oraz wariant urządzenia. Podobieństwo zdjęcia nie gwarantuje zgodności.
Jakie dane Amica są potrzebne do doboru pola?
Przygotuj model, kod wyrobu i pełny 14-cyfrowy numer fabryczny. Dodatkowo odczytaj numer starego pola, jego moc, napięcie i oznaczenia zacisków. Pozwala to odróżnić warianty niewidoczne z zewnątrz.
Czy uszkodzone pole można naprawić przez połączenie przerwanej taśmy?
Nie jest to bezpieczna i trwała naprawa. Taśma pracuje w wysokiej temperaturze, a prowizoryczne połączenie może się przegrzewać. Nie wolno również zwierać ogranicznika temperatury. Uszkodzony promiennik lub niewymienny ogranicznik należy zastąpić zgodną częścią.
