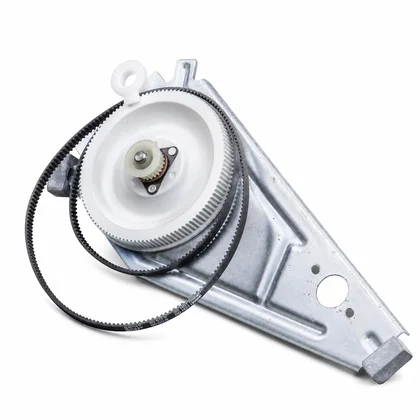

Ramię metalowe z kołami zębatymi do robota kuchennego MPM Kasia D/6061

Opis i zastosowanie

Metalowe ramię z kompletem kół zębatych do robota kuchennego MPM Kasia jest elementem wewnętrznego napędu. Przekładnia przenosi obrót silnika na wałki i narzędzia robota, między innymi mieszadła, hak do ciasta oraz elementy współpracujące z przystawkami. Część jest oznaczona kodem D/6061; odpowiada także numerowi 47004.

Ramię znajduje się wewnątrz obudowy napędu. Współpracuje z kołami zębatymi, paskami, osiami napędowymi, sprzęgłami oraz silnikiem. W zestawie znajduje się metalowe ramię i komplet kół zębatych.

Objawy uszkodzenia

• silnik pracuje, ale narzędzie lub wałek napędowy nie obraca się;
• przekładnia terkocze, przeskakuje, zgrzyta albo głośno pracuje pod obciążeniem;
• obroty są przenoszone tylko chwilami;
• robot traci napęd po założeniu gęstego ciasta lub przy większym obciążeniu;
• po rozebraniu widoczne są starte, wyłamane albo pęknięte zęby kół;
• metalowe ramię, oś lub mocowanie mają pęknięcie, odkształcenie albo nadmierny luz.

Sam brak obrotu nie potwierdza uszkodzenia ramienia. Przyczyną może być także zablokowana przystawka, uszkodzone sprzęgło, trzpień, pasek, wałek napędowy, silnik, szczotki silnika albo mechanizm blokady misy i pokrywy.

Diagnostyka krok po kroku

1. Sprawdź przystawkę i montaż. Odłącz robot od zasilania, zdejmij misę lub przystawkę i usuń resztki jedzenia. Sprawdź, czy narzędzie obraca się bez wyraźnego zacięcia oraz czy misa i pokrywa są osadzone w prawidłowej pozycji. Zablokowana przystawka lub nieprawidłowo zamontowana pokrywa może zatrzymać pracę albo nie uruchomić zabezpieczenia.

1. Określ, co robi silnik. Jeżeli silnik pracuje, a wałek lub narzędzie stoi, szukaj przerwy w przeniesieniu napędu: w sprzęgle, trzpieniu, pasku, kole zębatym lub ramieniu z przekładnią. Jeżeli silnik nie reaguje, najpierw sprawdź położenie misy, pokrywy, elementy blokad, przełącznik, przewody, szczotki i sam silnik. W takim przypadku zakup ramienia może nie rozwiązać problemu.

1. Sprawdź paski i koła napędowe. Po zdjęciu dolnej osłony obejrzyj paski oraz koła. Pęknięty, rozciągnięty lub zsunięty pasek, starte zęby albo koło obracające się luźno na osi wskazują na inną lub dodatkową usterkę. Wymiana samego ramienia nie pomoże, jeżeli pasek jest uszkodzony albo oś ma zbyt duży opór.

1. Obejrzyj ramię i przekładnię. Szukaj wyłamanych zębów, pęknięć, śladów tarcia, przekrzywienia oraz luzu osi. Obróć mechanizm ręcznie przy odłączonym urządzeniu. Prawidłowy mechanizm powinien obracać się płynnie, bez zacięć, przeskoków i wyraźnego chrobotania. Zatarte łożyskowanie, tuleja lub krzywa oś mogą przeciążać nowe koła i doprowadzić do ponownej awarii.

1. Porównaj przyczynę z objawem. Uszkodzone zęby lub pęknięte ramię przy pracującym silniku są podstawą do wymiany tej części. Jeżeli koła są całe, a opór powoduje wałek, tuleja, pasek albo przystawka, najpierw usuń tę przyczynę. Nie kupuj ramienia wyłącznie dlatego, że robot głośno pracuje.

Kiedy wymienić

Wymień ramię z przekładnią, gdy stwierdzisz pęknięcie elementu, wyłamane lub mocno starte zęby, trwały luz albo uszkodzenie mocowania, którego nie da się naprawić bez wymiany zespołu. Wymiana jest uzasadniona także wtedy, gdy silnik pracuje, pozostałe elementy napędu są sprawne, a moment obrotowy nie przechodzi przez uszkodzone koła.

Nie wymieniaj tej części, jeżeli problem powoduje blokada misy lub pokrywy, uszkodzone sprzęgło, pasek, trzpień, wałek, przystawka, silnik albo szczotki. Po przeciążeniu sprawdź również elementy współpracujące, ponieważ założenie nowego ramienia na zatartej osi lub zużytym kole może szybko spowodować kolejną awarię.

Jak wymienić

Przed pracą odłącz urządzenie od zasilania; czynności przy instalacjach gazowych, obwodach pod napięciem i układach wysokiego napięcia wykonuje technik z odpowiednimi uprawnieniami.

1. Odłącz wtyczkę, zdejmij misę, pokrywę i akcesoria, a następnie ustaw robot na stabilnym podłożu.
2. Zdejmij dolną osłonę zgodnie z konstrukcją urządzenia. Przed demontażem wykonaj zdjęcia ułożenia pasków, kół, przewodów i podkładek.
3. Zwolnij mocowania ramienia, osi i kół właściwe dla danego wykonania. Nie podważaj elementów na siłę; pierścień zabezpieczający, tuleja albo zatrzask mogą wymagać wcześniejszego zdjęcia.
4. Porównaj nową część ze starą: położenie osi, profil zębów, mocowania, stronę montażu i współpracujące elementy. Przełóż wyłącznie elementy przewidziane do tego zespołu.
5. Zamontuj ramię, koła, osie i paski w pierwotnym położeniu. Upewnij się, że zabezpieczenia są osadzone, a paski nie są skręcone ani przesunięte.
6. Przed zamknięciem obudowy obróć mechanizm ręcznie. Powinien pracować płynnie, bez zacięcia i ocierania. Nie uruchamiaj urządzenia z otwartą obudową ani z pominięciem blokad.
7. Zamknij obudowę, zamontuj misę i pokrywę, a następnie wykonaj krótki test bez obciążenia. Sprawdź, czy napęd rusza prawidłowo, nie przeskakuje i nie wydaje nietypowych dźwięków. Dopiero potem sprawdź pracę z niewielkim obciążeniem.

Dane techniczne

• Typ części: metalowe ramię z kompletem kół zębatych.
• Zastosowanie: napęd robota kuchennego MPM Kasia.
• Producent: MPM PRODUCT.
• Kod producenta: D/6061.
• Numer katalogowy: 47004.
• Materiał ramienia: metal.
• Zespół współpracuje z przekładnią, osiami, paskami i narzędziami napędzanymi przez robot.

Pasuje do

• MPM Kasia typ 116.
• MPM Krysia typ 116.

Dobór części

Przed zamówieniem porównaj pełne oznaczenie urządzenia z tabliczki znamionowej, kod starej części, kształt ramienia, położenie osi, profil kół zębatych i sposób mocowania. Nie kieruj się wyłącznie nazwą Kasia ani podobnym wyglądem części. Warianty urządzeń mogą różnić się przekładnią, osiami, paskami i punktami mocowania. Kod części w urządzeniu powinien odpowiadać oznaczeniu D/6061 lub numerowi 47004.

FAQ

Czy brak obrotu narzędzia oznacza uszkodzenie ramienia?

Nie. Najpierw sprawdź blokadę przystawki, sprzęgło, trzpień, pasek, wałek i koła. Ramię wymień dopiero po stwierdzeniu uszkodzenia przekładni lub jego mocowania.

Co oznacza terkotanie przekładni?

Terkotanie może wynikać z wyłamanych zębów, przeskakującego paska, luzu osi, zatartej tulei albo przeciążenia przez zablokowaną przystawkę. Trzeba obejrzeć cały tor przeniesienia napędu.

Czy ramię wymienia się razem z kołami zębatymi?

Ta część jest oferowana jako ramię z kompletem kół zębatych. Przed montażem sprawdź jednak stan pasków, osi, tulei i elementów współpracujących.

Czy część pasuje do każdego robota MPM Kasia?

Nie. Zgodność potwierdzają pełny typ urządzenia, oznaczenie części, wykonanie przekładni i mocowania. Dla urządzeń innych niż Kasia typ 116 lub Krysia typ 116 porównaj te dane przed zamówieniem.
