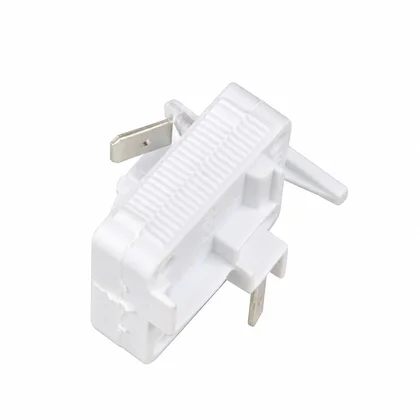

Uniwersalny przekaźnik rozruchowy sprężarki do lodówki i zamrażarki

Opis i zastosowanie

Uniwersalny przekaźnik rozruchowy sprężarki do lodówki lub zamrażarki. Element znajduje się przy sprężarce, pod osłoną zacisków, i uczestniczy w uruchomieniu silnika sprężarki. Po rozruchu odłącza obwód rozruchowy zgodnie z konstrukcją zastosowanej sprężarki.

Część może być stosowana jako zamiennik w urządzeniach chłodniczych różnych marek, ale nie pasuje automatycznie do każdej lodówki. Dobór zależy od typu sprężarki, konstrukcji przekaźnika, liczby i układu styków, sposobu mocowania oraz parametrów zapisanych na starej części i dokumentacji urządzenia.

Objawy uszkodzenia

Uszkodzony przekaźnik rozruchowy może powodować:

• sprężarka buczy przez kilka sekund, po czym zatrzymuje się;
• słychać cykliczne klikanie lub powtarzające się próby uruchomienia;
• lodówka albo zamrażarka nie chłodzi, mimo że oświetlenie działa;
• sprężarka nie rozpoczyna pracy po załączeniu chłodzenia;
• na obudowie przekaźnika widać nadpalenie, odkształcenie, pęknięcie albo ślady przegrzania;
• po wymianie bezpiecznika termicznego objaw szybko powraca.

Sam objaw nie potwierdza uszkodzenia przekaźnika. Podobne zachowanie powodują także sprężarka z uszkodzonym uzwojeniem lub mechanicznym oporem rozruchu, zabezpieczenie termiczne, luźne albo nadpalone połączenia, termostat, moduł sterujący, a w niektórych konstrukcjach także kondensator rozruchowy.

Diagnostyka krok po kroku

1. Sprawdź objaw i warunki pracy. Ustal, czy obie komory są ciepłe, czy sprężarka próbuje wystartować oraz czy odgłos powtarza się w odstępach kilku minut. Jeżeli zamrażarka prawidłowo mrozi, a chłodziarka jest ciepła, przyczyny szukaj raczej w obiegu powietrza, odszranianiu lub wentylatorze, a nie w przekaźniku sprężarki.

1. Wyklucz proste przyczyny. Sprawdź ustawienie chłodzenia, drożność wentylacji urządzenia, stan uszczelki drzwi oraz zabrudzenie skraplacza. Jeżeli sprężarka pracuje bez przerwy, a urządzenie stopniowo traci wydajność, przyczyną może być zabrudzenie skraplacza, nieszczelność układu chłodniczego albo problem ze sprężarką. W takim przypadku wymiana przekaźnika nie usunie usterki.

1. Oceń przekaźnik po odłączeniu urządzenia. Zdejmij osłonę przy sprężarce i obejrzyj obudowę, gniazdo, styki oraz mocowanie. Nadpalenie, stopiony plastik, luźne styki, pęknięcie lub ślady wilgoci przemawiają za wymianą części, ale trzeba również znaleźć przyczynę przegrzewania.

1. Sprawdź zachowanie elementu. Jeżeli po bezpiecznym odłączeniu i demontażu przekaźnik grzechocze, jego element wewnętrzny może być uszkodzony. Brak grzechotania nie potwierdza sprawności, dlatego wynik trzeba połączyć z oceną sprężarki, zabezpieczenia termicznego, przewodów i zgodności części.

1. Wykonaj pomiar tylko według dokumentacji właściwej sprężarki. Dla części elektrycznych można sprawdzić rezystancję lub ciągłość po odłączeniu urządzenia od zasilania i odłączeniu elementu od układu, ale wyłącznie według schematu oraz wartości przewidzianych dla konkretnej sprężarki. Wynik poza dokumentacją oznacza konieczność wymiany albo dalszej diagnostyki serwisowej. Sam pomiar ciągłości nie potwierdza sprawności przekaźnika podczas rozruchu.

1. Porównaj wynik z pracą sprężarki. Jeżeli po zastosowaniu sprawnego i właściwie dobranego przekaźnika sprężarka nadal tylko buczy, klika lub wyłącza się termicznie, nie kupuj kolejnego przekaźnika. Przyczyną może być sprężarka, zabezpieczenie termiczne, kondensator, przewody albo sterowanie.

Przed pracą odłącz urządzenie od zasilania; czynności przy instalacjach gazowych, obwodach pod napięciem i układach wysokiego napięcia wykonuje technik z odpowiednimi uprawnieniami.

Kiedy wymienić

Wymiana ma uzasadnienie, gdy przekaźnik ma widoczne uszkodzenia, nie przechodzi testu zgodnego z dokumentacją sprężarki albo jego działanie zostało potwierdzone przez porównanie z właściwym elementem. Przekaźnik należy dobrać do konkretnej sprężarki, a nie wyłącznie do marki lodówki.

Nie wymieniaj części tylko dlatego, że lodówka nie chłodzi. Jeżeli sprężarka pracuje stale, obie komory stopniowo tracą temperaturę, skraplacz pozostaje nietypowo chłodny albo widać ślady oleju przy rurkach, potrzebna jest diagnostyka układu chłodniczego. Jeżeli sprężarka nie startuje mimo sprawnego przekaźnika, dalszą ocenę powinien wykonać technik.

Jak wymienić

Po odłączeniu urządzenia od zasilania odsuń je tak, aby uzyskać dostęp do komory sprężarki. Zdejmij osłonę zacisków, zapamiętaj ułożenie przewodów i sposób zamocowania starego elementu, a następnie zwolnij jego uchwyt lub zatrzaski. Nie ciągnij za przewody i nie podważaj obudowy sprężarki.

Nowy przekaźnik musi mieć taki sam układ mocowania i styków jak część przeznaczona do danej sprężarki. Zamocowanie, osłonę oraz przewody należy odtworzyć zgodnie ze schematem właściwym dla urządzenia. Jeżeli oznaczenia styków lub sposób podłączenia nie są jednoznaczne, montaż trzeba przekazać technikowi.

Po montażu sprawdź, czy przekaźnik jest stabilnie osadzony, osłona zacisków zamknięta, przewody nie są naprężone, a w pobliżu sprężarki nie ma śladów uszkodzenia izolacji. Po uruchomieniu kontroluje się, czy sprężarka startuje bez powtarzającego się klikania, czy nie wyłącza się po kilku sekundach oraz czy urządzenie zaczyna odzyskiwać prawidłową temperaturę.

Dane techniczne

• Typ części: uniwersalny przekaźnik rozruchowy sprężarki.
• Zastosowanie: lodówki, chłodziarki i zamrażarki.
• Producent: Domax.
• Kod części: 24060.
• Rodzaj: zamiennik uniwersalny.
• Miejsce montażu: przy sprężarce, pod osłoną zacisków.

Dobór części

Przed zakupem porównaj kod 24060 z oznaczeniem na posiadanej części oraz sprawdź pełne oznaczenie urządzenia z tabliczki znamionowej. Zwróć uwagę na producenta i model sprężarki, układ styków, sposób mocowania, liczbę wyprowadzeń, obecność kondensatora oraz dane wymagane przez dokumentację serwisową.

Sama marka lodówki, ogólny opis części lub podobny wygląd obudowy nie wystarcza do potwierdzenia zgodności. W przypadku urządzeń z rozróżnieniem wariantów potrzebne jest pełne oznaczenie modelu oraz dodatkowy numer identyfikacyjny z tabliczki znamionowej. Nie potwierdzono modeli urządzeń, dla których można bezpiecznie zadeklarować zgodność tego przekaźnika.

FAQ

Czy każdy przekaźnik uniwersalny pasuje do każdej lodówki?

Nie. Przekaźnik musi odpowiadać sprężarce pod względem konstrukcji, styków, mocowania i parametrów wymaganych przez dokumentację.

Czy klikanie zawsze oznacza uszkodzony przekaźnik?

Nie. Klikać może także zabezpieczenie termiczne, gdy sprężarka ma problem z rozruchem. Przyczyną może być również sama sprężarka, kondensator, przewody albo sterowanie.

Czy można wymienić przekaźnik bez wymiany sprężarki?

Tak, jeżeli diagnostyka potwierdzi uszkodzenie samego przekaźnika, a sprężarka i pozostałe elementy układu są sprawne.

Czy brak grzechotania przekaźnika oznacza, że jest sprawny?

Nie. Test mechaniczny jest tylko wskazówką. Ostateczna decyzja wymaga porównania części z dokumentacją konkretnej sprężarki i oceny całego obwodu rozruchowego.

Co zrobić, gdy po wymianie sprężarka nadal buczy i się wyłącza?

Nie kupuj kolejnego przekaźnika bez diagnozy. Sprawdzenia wymagają sprężarka, zabezpieczenie termiczne, kondensator, przewody i sterowanie.
