Opis
Opis i zastosowanie

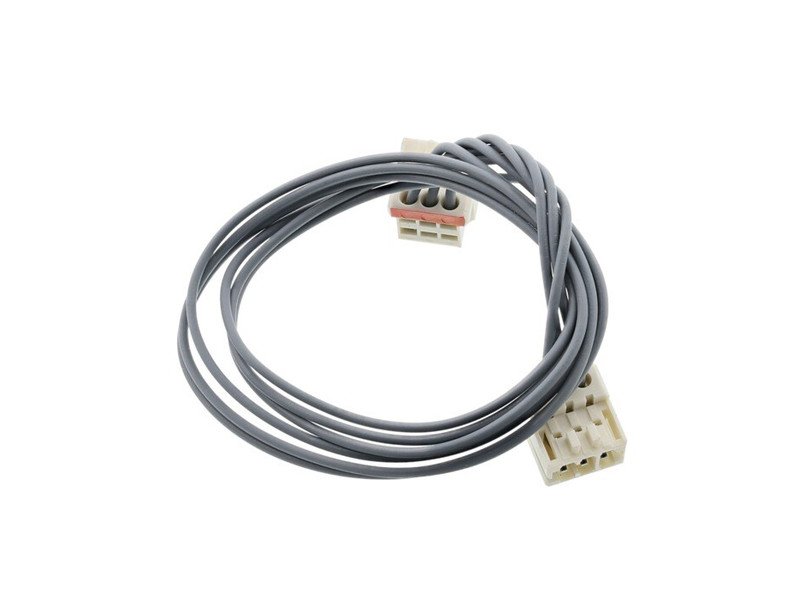

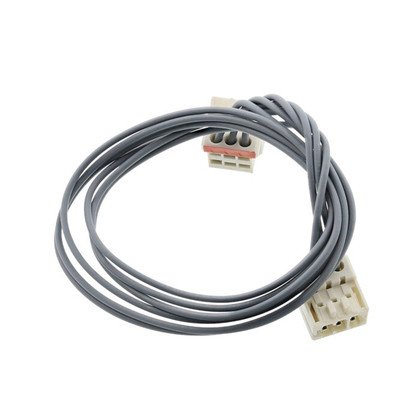

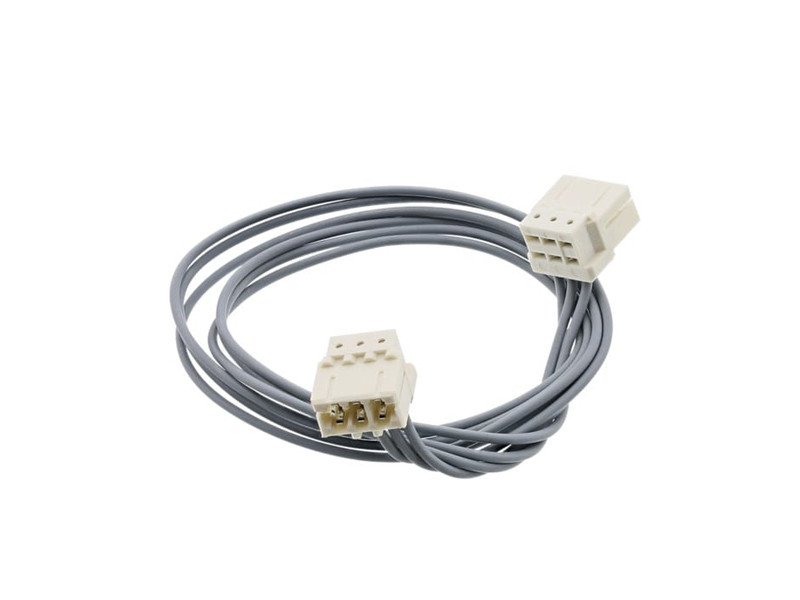

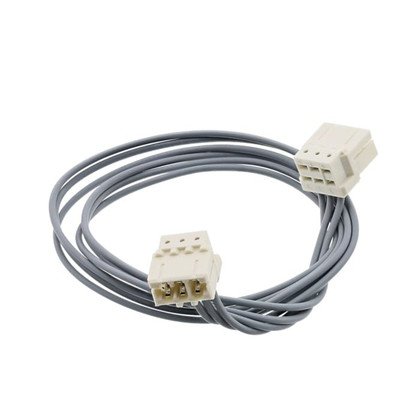

Wiązka kablowa Electrolux / AEG 140052642026 łączy dwie płytki interfejsu użytkownika w płycie indukcyjnej. Oznaczenie połączenia to XC02<->XC01. Przewód przekazuje sygnały między elektroniką panelu sterowania, dlatego jego stan wpływa na reakcję pól dotykowych i komunikację płytek sterujących. Część jest sprzedawana jako 1 sztuka.
Wiązka nie jest modułem sterującym ani płytką elektroniki. Jeżeli przewody i złącza są sprawne, sama wymiana wiązki nie usunie usterki panelu, zasilania lub elektroniki.
Objawy uszkodzenia
Uszkodzona wiązka lub jej połączenie może powodować:
- brak reakcji panelu dotykowego albo reakcji tylko części przycisków;
- samoczynne przerywanie działania panelu, szczególnie po poruszeniu przewodem lub obudową;
- brak komunikacji między płytkami interfejsu;
- zatrzymanie uruchamiania płyty, jeżeli sterowanie nie otrzymuje prawidłowych sygnałów;
- widoczne nadpalenie, pęknięcie izolacji, wyrwanie przewodu z zacisku albo luźne złącze.
Sam brak reakcji panelu nie jest dowodem uszkodzenia wiązki. Podobne objawy powodują także zasilanie, moduł sterujący, płytka interfejsu, wilgoć, uszkodzone złącze lub przerwana wiązka w innym miejscu.
Diagnostyka krok po kroku
- Odłącz urządzenie i sprawdź dostępne złącza. Obejrzyj wtyczki oznaczone XC02 i XC01, przewody oraz miejsca prowadzenia wiązki. Szukaj nadpaleń, załamań, przeciętej izolacji, śladów wilgoci, luźnych styków i wyrwanych przewodów. Prawidłowy wynik to czyste, stabilne złącza bez uszkodzeń mechanicznych. Jeśli wtyczka jest niedociśnięta, skorodowana lub nadpalona, najpierw popraw połączenie albo usuń przyczynę uszkodzenia.
- Sprawdź ułożenie i mocowanie przewodu. Wiązka nie może być ściśnięta przez obudowę, naprężona ani prowadzona przy elemencie, który ją przegrzewa. Jeśli po ponownym ułożeniu przewodu panel nadal działa niestabilnie, przejdź do kontroli elektrycznej.
- Sprawdź ciągłość poszczególnych żył. Po odłączeniu urządzenia od zasilania technik lub serwisant może odłączyć wiązkę od obu płytek i sprawdzić każdą żyłę między odpowiadającymi jej stykami złącza XC02 i XC01, zgodnie ze schematem właściwym dla konkretnego modelu. Prawidłowy wynik to ciągłość każdej żyły bez zwarcia z inną żyłą i bez zwarcia do ekranu lub obudowy, jeśli taki element występuje w danej konstrukcji. Przerwa oznacza uszkodzenie przewodu lub zacisku. Zwarcie między żyłami wskazuje na uszkodzenie izolacji albo złącza.
- Sprawdź wynik w kontekście innych elementów. Ciągła i prawidłowo podłączona wiązka nie potwierdza sprawności płytek interfejsu, modułu sterującego ani ich zasilania. Jeśli panel nadal nie reaguje, trzeba sprawdzić złącza, wiązki w innych obwodach, płytki elektroniki i zasilanie według dokumentacji serwisowej. Pomiary napięcia i sygnałów wykonuje technik lub przeszkolony serwis, nie osoba działająca samodzielnie.
- Podejmij decyzję. Kup nową wiązkę, gdy przewód ma przerwę, zwarcie, nadpaloną izolację, uszkodzony zacisk albo złącze nie utrzymuje pewnego kontaktu. Nie kupuj jej wyłącznie dlatego, że panel nie działa. Jeżeli test ciągłości jest prawidłowy, szukaj usterki w złączach, płytkach interfejsu, module sterującym, zasilaniu lub innym obwodzie.
Przed pracą odłącz urządzenie od zasilania; czynności przy instalacjach gazowych, obwodach pod napięciem i układach wysokiego napięcia wykonuje technik z odpowiednimi uprawnieniami lub przeszkolony serwis.
Kiedy wymienić
Wiązkę wymienia się jako kompletny przewód połączeniowy, gdy uszkodzenie dotyczy przewodu, izolacji, zacisku lub fabrycznie zamontowanego złącza. Czyszczenie może pomóc tylko przy lekkim zabrudzeniu styków, o ile złącze nie jest nadpalone ani skorodowane. Nie naprawiaj przypadkowo przewodu przez skręcanie żył lub zmianę złącza, ponieważ może to zmienić połączenie między płytkami.
Wymiana nie pomoże, jeśli problem powoduje uszkodzona płytka interfejsu, moduł sterujący, brak zasilania, wilgoć albo inna wiązka. Po wymianie należy usunąć także przyczynę pierwotną, na przykład źle ułożony przewód, przegrzewanie lub ślady wycieku.
Jak wymienić
- Odłącz płytę od zasilania i zapewnij dostęp do elektroniki zgodnie z konstrukcją urządzenia.
- Zrób zdjęcie ułożenia przewodu i położenia obu wtyczek przed demontażem.
- Zdejmij osłonę bez wyginania jej na siłę. Odblokuj zatrzaski złączy XC02 i XC01 zgodnie z ich budową; nie ciągnij za same przewody.
- Wyjmij wiązkę z uchwytów i prowadnic. Sprawdź, czy żaden przewód nie został przyciśnięty lub nadtopiony przez sąsiedni element.
- Podłącz nową wiązkę w tych samych miejscach i w tej samej orientacji. Złącza powinny wejść bez użycia nadmiernej siły, a zatrzaski muszą się zamknąć.
- Ułóż przewód tak, aby nie był naprężony, zagięty pod ostrym kątem ani przyciśnięty obudową.
- Zamontuj osłony i sprawdź, czy przewód nie koliduje z innymi elementami. Ta wiązka nie wymaga programowania, ale po wymianie trzeba skontrolować działanie panelu.
- Po ponownym podłączeniu urządzenia sprawdź uruchamianie płyty, reakcję wszystkich pól dotykowych i stabilność działania. Jeśli objaw pozostał, przerwij wymianę kolejnych części i zleć dalszą diagnostykę.
Dane techniczne
- Typ: wiązka kablowa interfejsu użytkownika.
- Zastosowanie: połączenie dwóch płytek interfejsu użytkownika w płycie indukcyjnej.
- Producent / marka: Electrolux / AEG.
- Kod części producenta: 140052642026.
- Numer katalogowy sklepu: 140052642026.
- EAN części: 7321424145102.
- Oznaczenie połączenia: XC02<->XC01.
- Ilość w zestawie: 1 sztuka.
- Waga: 75 g.
Dobór części
Porównaj kod 140052642026 z oznaczeniem na starej wiązce, schematem urządzenia i pełnymi danymi z tabliczki znamionowej. W płytach Electrolux i AEG sam skrócony model może nie wystarczyć. Sprawdź pełny PNC / Prod.No. oraz model urządzenia. Porównaj także oznaczenie złączy, przebieg przewodu, sposób blokowania wtyczek i punkty mocowania.
Nie zamieniaj tej wiązki z przewodem łączącym moduł indukcyjny z płytką interfejsu, nawet jeśli złącza wyglądają podobnie. Zgodność potwierdzaj po pełnym oznaczeniu urządzenia i kodzie części, a nie wyłącznie po marce lub rodzinie płyt.
FAQ
Czy brak reakcji panelu oznacza uszkodzenie wiązki?
Nie. Taki objaw może powodować także płytka interfejsu, moduł sterujący, brak zasilania, wilgoć albo inne złącze. Najpierw obejrzyj przewód i złącza, a następnie sprawdź ciągłość żył zgodnie ze schematem.
Czy można sprawdzić tę część multimetrem?
Tak, technik może po odłączeniu urządzenia sprawdzić ciągłość każdej żyły między odpowiednimi stykami XC02 i XC01 oraz brak zwarć między żyłami. Sam sygnał dźwiękowy miernika nie zastępuje porównania ze schematem i kontroli złączy.
Czy po wymianie trzeba programować wiązkę?
Nie. Wiązka jest elementem połączeniowym i nie zawiera pamięci ani oprogramowania. Po montażu trzeba jednak sprawdzić prawidłowe osadzenie złączy i działanie panelu.
Czy wystarczy sprawdzić model płyty?
Nie zawsze. Do dokładnego doboru przygotuj pełny PNC / Prod.No. urządzenia, model oraz kod 140052642026. Warianty płyt mogą mieć różne wiązki, złącza lub prowadzenie przewodu.
Pasuje do
- 94959667800 GK58TSILO MX6
- 94959667900
- 94959667900 GK80TSILO MT1
- 94959670800 EIV9467 NL8
- 94959670900 EIV8457 NT4
- 94959677500
- 94959677500 HOB880MF NT4
- 94959730200
- 94959730200 IKE85651FB LY6
- 94959732100
- 94959732100 IKE96654IB MQ9
- 94959735300
- 94959735300 IKE85651XB MQ8
- 94959738200 IKE85651FB LY6
- 94959738300
- 94959738300 IKE64651FB MC2
- 94959780300 IKK86688IB KP6
- 94959784200
- 94959784200 IKK64681FB KG6
- 94959784500 IKK86681FB KG7
- 94959789900 IKE64683FB QT6
- GK80TSILO MT1
- HOB880MF NT4
- IKE64651FB MC2
- IKE85651FB LY6
- IKE85651XB MQ8
- IKE96654IB MQ9
- IKK64681FB KG6
Przed zakupem porównaj oznaczenie modelu, numer serwisowy lub numer PNC urządzenia z tabliczką znamionową. Ten sam model handlowy może występować w kilku wersjach, dlatego zgodność części warto potwierdzić po pełnym oznaczeniu urządzenia.
