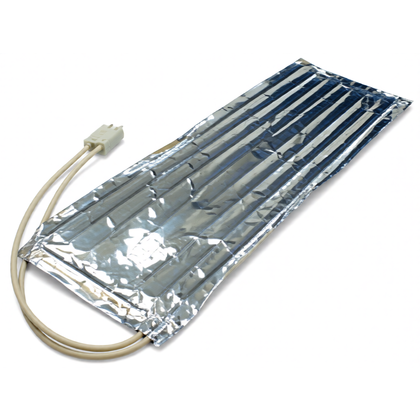

Elementy grzewcze
Grzałki, grzałki przepływowe i pompo-grzałki do zmywarek Hotpoint, Ariston oraz Indesit odpowiadają za podnoszenie temperatury wody podczas programu. Brak grzania może jednak wynikać także z usterki czujnika, pompy, przewodów lub modułu. Przed zakupem wykonaj pomiary i odczytaj pełny numer serwisowy z tabliczki znamionowej.

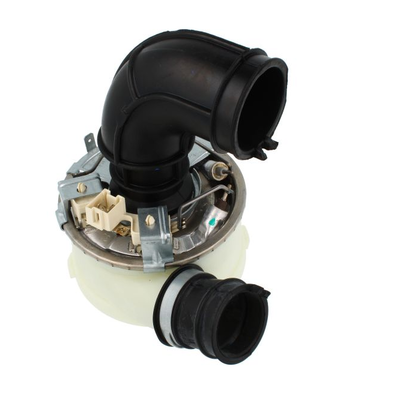

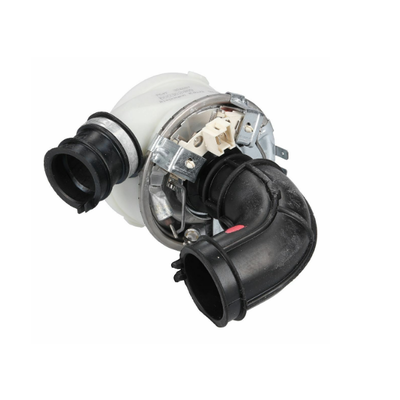

Grzałka, grzałka przepływowa czy pompo-grzałka?

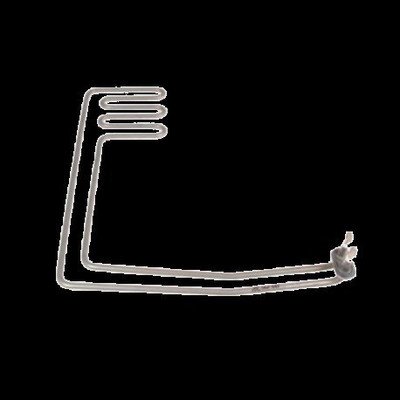

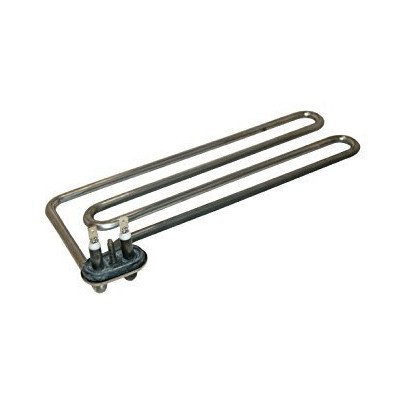

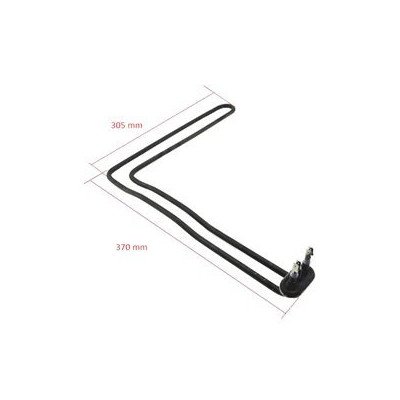

W zmywarkach Hotpoint, Ariston i Indesit stosowano kilka konstrukcji układu grzewczego. Klasyczna grzałka rurkowa znajduje się w dolnej części komory lub zespołu hydraulicznego. Grzałka przepływowa ogrzewa wodę tłoczoną przez jej korpus, natomiast pompo-grzałka łączy element grzejny z pompą myjącą albo jej obudową.
Rozróżnienie jest ważne podczas naprawy. W jednym urządzeniu można wymienić sam element grzejny, a w innym katalog przewiduje korpus grzałki lub kompletny zespół pompy. O możliwości rozdzielenia podzespołów nie należy decydować wyłącznie na podstawie wyglądu.
Objawy problemu z podgrzewaniem wody
Podejrzenie układu grzewczego jest uzasadnione, gdy:
- wnętrze i naczynia pozostają zimne po programie obejmującym mycie w podwyższonej temperaturze;
- tłuste zabrudzenia pozostają na naczyniach mimo prawidłowego dozowania detergentu;
- program trwa nietypowo długo, zatrzymuje się na etapie podgrzewania albo kończy się przed czasem;
- pojawia się kod dotyczący temperatury lub obwodu grzałki;
- zabezpieczenie różnicowoprądowe wyłącza zasilanie w chwili, w której zmywarka powinna rozpocząć grzanie;
- na złączach grzałki widać przebarwienia, stopione tworzywo, korozję albo ślady nieszczelności.
Sam brak pary po otwarciu drzwi nie potwierdza uszkodzenia grzałki. Efekt zależy od programu, temperatury końcowego płukania i sposobu suszenia. Mokre tworzywa przy ciepłych naczyniach mogą wskazywać raczej na właściwości materiału, brak nabłyszczacza lub ustawienia suszenia niż na przerwę w grzałce.
Niedomyte naczynia również nie są jednoznacznym dowodem. Podobny rezultat powodują zabrudzone filtry, niedrożne ramiona, słaba praca pompy myjącej, niewłaściwy detergent, nadmierna ilość piany lub zbyt mała ilość pobieranej wody.
Diagnostyka: od objawu do przyczyny
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Zmywarka myje wyłącznie w zimnej wodzie | przerwa w grzałce, złącze, przewód, czujnik temperatury, układ sterowania | kod błędu, przewody, rezystancję grzałki i czujnik właściwy dla modelu | prawidłowa rezystancja grzałki wyklucza przerwę, ale nie potwierdza całego obwodu |
| Zabezpieczenie różnicowoprądowe wyłącza zasilanie podczas grzania | upływność grzałki, wilgoć w złączu, uszkodzona wiązka | stan izolacji i pomiar rezystancji izolacji | pomiar zwykłym multimetrem może nie wykryć uszkodzenia ujawniającego się po rozgrzaniu |
| Program zatrzymuje się lub znacznie wydłuża | woda nie osiąga wymaganej temperatury, NTC przekazuje błędny sygnał, grzałka nie jest załączana | obwód grzewczy, zmianę wskazań NTC, pracę pompy i poziom wody | sprawna grzałka nie pomoże, jeśli sterownik nie otrzymuje prawidłowej informacji o temperaturze lub przepływie |
| Grzałka ma ciągłość, ale woda jest zimna | uszkodzone styki, zabezpieczenie termiczne, przekaźnik, przewód albo brak warunków do grzania | cały tor od grzałki do modułu, połączenia hydrauliczne i cyrkulację | sam sygnał dźwiękowy testera ciągłości nie jest pełnym badaniem |
| Woda jest ciepła, lecz naczynia pozostają mokre | ustawienia programu, nabłyszczacz, sposób suszenia, wentylacja | temperaturę końcowego płukania i instrukcję programu | jeśli urządzenie rzeczywiście grzeje, zakup grzałki może nie rozwiązać problemu |
Pomiar rezystancji grzałki
Przed pomiarem odłącz urządzenie od zasilania, zamknij dopływ wody i odłącz przewody od zacisków badanego elementu. Pomiar grzałki podłączonej do instalacji może obejmować dodatkowe ścieżki obwodu i dać mylący wynik.
Ustaw multimetr na pomiar małych rezystancji i przyłóż sondy do dwóch zacisków elementu grzejnego. Oczekiwany wynik zależy od napięcia oraz mocy konkretnej części. Orientacyjną rezystancję zimnego elementu można obliczyć ze wzoru R = U² / P.
Dla napięcia 230 V wartości teoretyczne wynoszą w przybliżeniu:
- 1800 W — 29 Ω;
- 2000 W — 26,5 Ω;
- 2040 W — 26 Ω;
- 2800 W — 19 Ω;
- 3000 W — 17,6 Ω.
Są to wartości obliczeniowe, a nie uniwersalna specyfikacja wszystkich grzałek. Wynik należy porównać z mocą oznaczoną na części oraz dokumentacją danego urządzenia. Niewielka różnica może wynikać z tolerancji wykonania, temperatury elementu, dokładności miernika i rezystancji przewodów pomiarowych.
- Brak ciągłości lub wskazanie poza zakresem oznacza przerwę w torze grzejnym. W niektórych konstrukcjach przerwa może znajdować się w niewymiennym zabezpieczeniu termicznym zintegrowanym z grzałką.
- Wartość bardzo bliska zeru wskazuje na zwarcie lub nieprawidłowo wykonany pomiar.
- Wynik zbliżony do obliczonego potwierdza ciągłość elementu, lecz nie wyklucza przebicia izolacji, usterki pojawiającej się po rozgrzaniu ani problemu ze sterowaniem.
Nie wolno omijać ani mostkować zabezpieczenia termicznego. Jeśli przerwa znajduje się w fabrycznie zintegrowanym zabezpieczeniu, właściwą naprawą jest wymiana przewidzianego katalogowo zespołu.
Sprawdzenie izolacji grzałki
Każdy zacisk grzałki należy zbadać względem jej metalowego korpusu lub zacisku ochronnego. Zwykły multimetr może ujawnić zwarcie o małej rezystancji, ale nie jest miarodajnym narzędziem do oceny izolacji pod napięciem probierczym. Dokładniejszy test wykonuje się miernikiem rezystancji izolacji, przy odłączonym podzespole i zgodnie z procedurą dla urządzenia.
Jeżeli zabezpieczenie różnicowoprądowe wyłącza się dopiero po kilku minutach, izolacja może tracić właściwości wraz ze wzrostem temperatury. Poprawny pomiar zimnej grzałki zwykłym multimetrem nie wyklucza takiej usterki.
Czujnik temperatury i warunki załączenia grzania
Sterownik może nie uruchomić grzałki, jeżeli nie otrzymuje wiarygodnej informacji o temperaturze, poziomie wody lub pracy układu obiegowego. Czujnik NTC zmienia rezystancję wraz z temperaturą, dlatego nie należy oceniać go wyłącznie testem ciągłości. Trzeba porównać wynik w znanej temperaturze z tabelą serwisową właściwego modelu oraz sprawdzić, czy wartość zmienia się płynnie podczas kontrolowanego ogrzewania czujnika.
Jeżeli pompa myjąca nie wytwarza odpowiedniego obiegu albo urządzenie pobiera zbyt mało wody, sterownik może przerwać grzanie. W takim przypadku sprawdź filtry, drożność układu, poziom wody oraz pompy myjące i obiegowe. Przy błędnej informacji o napełnieniu należy skontrolować również hydrostat lub czujnik poziomu.
Przewody, złącza i moduł sterujący
Obejrzyj kostkę grzałki, przewody w miejscach przejścia przez obudowę oraz połączenia przy module. Luźny konektor może nagrzewać się pod obciążeniem, mimo że na odłączonym urządzeniu wykazuje ciągłość. Nadpalonego złącza nie należy naprawiać przez samo dociśnięcie — trzeba usunąć przyczynę wzrostu oporu i wymienić uszkodzone elementy połączenia.
Jeżeli grzałka, izolacja, czujnik i wiązka są sprawne, dalszej kontroli wymaga przekaźnik oraz jego sterowanie w module zmywarki. Pomiar napięcia podczas pracy odbywa się przy napięciu sieciowym i jest przeznaczony wyłącznie dla wykwalifikowanego technika.
Opisane pomiary pod napięciem oraz naprawy modułów wymagają kwalifikacji, doświadczenia, właściwych przyrządów i zabezpieczenia stanowiska. Nie są przeznaczone dla osoby bez przygotowania.
Kody błędów związane z grzaniem
W wybranych rodzinach zintegrowanych zmywarek Hotpoint stosowane są między innymi poniższe oznaczenia:
| Kod | Znaczenie | Co może być przyczyną | Co sprawdzić |
| F10 | usterka elementu lub obwodu grzejnego | przerwa w grzałce, odłączony przewód, uszkodzone złącze lub przekaźnik | ciągłość całego obwodu, nie tylko samej spirali grzejnej |
| F08 | przekroczony czas osiągania temperatury | grzałka, czujnik temperatury, słaby styk albo nieprawidłowe warunki grzania | temperaturę, czujnik, obwód grzałki, obieg i ilość wody |
| F04 | usterka termostatu lub obwodu pomiaru temperatury | przerwa, zwarcie, wilgoć w złączu lub uszkodzony czujnik | przewody i charakterystykę czujnika temperatury |
Znaczenie kodów i kombinacji migających kontrolek zależy od generacji elektroniki oraz układu panelu. Przed zamówieniem części trzeba sprawdzić instrukcję lub dokumentację serwisową dla pełnego oznaczenia zmywarki. Kod wskazuje obszar diagnostyki, a nie automatycznie element przeznaczony do wymiany.
Jak uzyskać dostęp do grzałki?
Grzałki przepływowe i pompo-grzałki są zwykle częścią dolnego układu hydraulicznego. Dostęp może wymagać wysunięcia zmywarki z zabudowy oraz zdjęcia dolnej osłony, podstawy albo bocznego panelu. W starszych konstrukcjach element rurkowy może być zamocowany bezpośrednio przy dnie komory.
Przed demontażem:
- Odłącz urządzenie od zasilania.
- Zamknij zawór dopływowy i odłącz urządzenie od instalacji, jeśli wymaga tego sposób dostępu.
- Usuń wodę z komory i przygotuj naczynie lub chłonne materiały na wodę pozostającą w wężach.
- Zrób zdjęcie położenia przewodów, czujników, opasek i króćców.
- Sprawdź instrukcję serwisową modelu przed przechylaniem urządzenia — położenie modułu i zabezpieczenia przed zalaniem różni się między konstrukcjami.
Po uzyskaniu dostępu odłącz kostki bez ciągnięcia za przewody. Obejrzyj króćce, uszczelki i opaski. Jeśli grzałka jest połączona z pompą, nie podważaj na siłę plastikowego korpusu ani nie obracaj zespołu bez zwolnienia przewidzianych blokad.
Wymiana grzałki lub pompo-grzałki

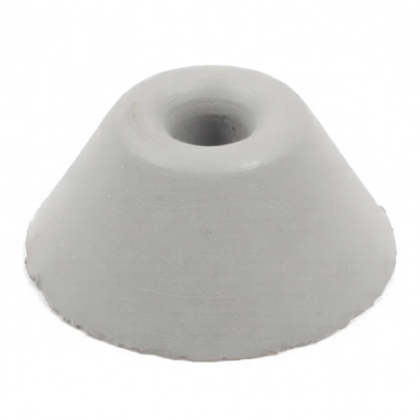

Kolejność wymiany zależy od konstrukcji, ale obejmuje zazwyczaj oznaczenie połączeń, odłączenie przewodów i czujników, zwolnienie mocowań hydraulicznych oraz wyjęcie podzespołu. Nowe uszczelki powinny być czyste, prawidłowo osadzone i zgodne z danym korpusem. Nie należy pozostawiać skręconej uszczelki ani montować przewodu na pękniętym lub odkształconym króćcu.
Przy montażu pompo-grzałki sprawdź, czy wirnik pompy obraca się bez ciał obcych oraz czy wszystkie blokady osiągnęły pozycję roboczą. Przewody muszą przebiegać z dala od gorących elementów, ostrych krawędzi i ruchomych części.
Po złożeniu najpierw skontroluj szczelność po pobraniu wody. Następnie uruchom program testowy lub cykl przewidziany przez producenta i sprawdź:
- czy nie występuje wyciek przy korpusie i wężach;
- czy pompa zapewnia prawidłową cyrkulację;
- czy woda zaczyna osiągać temperaturę właściwą dla programu;
- czy złącza nie nagrzewają się i nie pojawia się kod błędu;
- czy po zakończeniu nie ma wody w podstawie zmywarki.
Jak dobrać właściwą grzałkę do zmywarki?
Podstawą doboru jest pełny numer serwisowy z tabliczki znamionowej, często 12-cyfrowy i rozpoczynający się od 85. W urządzeniach Indesit i Hotpoint spotyka się również numery części rozpoczynające się między innymi od C00… lub 48…, ale oznaczenie odczytane ze starej grzałki powinno być porównane z katalogiem dla numeru serwisowego zmywarki.
Przy porównywaniu części uwzględnij:
- konstrukcję: grzałka samodzielna, przepływowa, korpus grzałki albo pompo-grzałka;
- napięcie i moc znamionową;
- średnicę króćców, układ przyłączy i wymiary korpusu;
- typ zacisków elektrycznych oraz rozmieszczenie przewodów;
- obecność czujnika, zabezpieczenia termicznego i dodatkowych złączy;

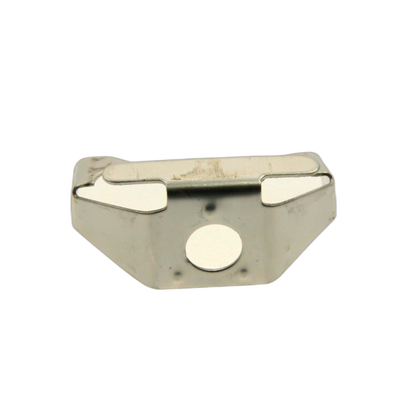

- sposób mocowania do pompy, misy lub węży;
- uszczelki i opaski wymagane dla danego wykonania;
- numery części zastępujących starszy numer katalogowy.
Identyczne złącze lub podobny kształt nie potwierdzają kompatybilności. Dwie grzałki mogą różnić się mocą, średnicą, zabezpieczeniem termicznym albo współpracą z elektroniką. Przed zakupem odczytaj cały numer serwisowy bez pomijania cyfr i porównaj go z listą zastosowań części. W razie wątpliwości przygotuj zdjęcie tabliczki oraz starego podzespołu z widocznymi oznaczeniami.
Jak ograniczyć ryzyko kolejnej awarii?
Ustaw zmiękczacz zmywarki zgodnie z twardością wody i regularnie uzupełniaj sól regeneracyjną. Czyść filtry oraz ramiona natryskowe, ponieważ ograniczona cyrkulacja pogarsza warunki pracy zespołu. Stosuj detergent przeznaczony do zmywarek — nadmierna ilość piany może zaburzać obieg i kontrolę poziomu wody.
Okresowe czyszczenie urządzenia ogranicza osady na elementach hydraulicznych, ale nie naprawi przerwanej grzałki, uszkodzonej izolacji ani nadpalonego złącza.
FAQ – grzałki do zmywarek Hotpoint, Ariston i Indesit
Czy zimne naczynia oznaczają uszkodzoną grzałkę?
Nie zawsze. Grzałka jest jednym z podejrzanych elementów, ale brak grzania może wynikać również z uszkodzenia NTC, przewodów, przekaźnika, pompy myjącej lub układu kontroli poziomu wody. Najpierw trzeba sprawdzić, czy wybrany program powinien osiągać wysoką temperaturę, a następnie wykonać pomiary.
Jaka powinna być rezystancja grzałki zmywarki?
Zależy od jej mocy i napięcia. Przy 230 V element 1800 W ma teoretycznie około 29 Ω, a 2040 W około 26 Ω. Wynik należy porównać z oznaczeniem konkretnej części. Uniwersalny zakres dla wszystkich grzałek byłby błędny, ponieważ w tej kategorii występują także elementy o znacznie większej mocy.
Czy ciągłość grzałki oznacza, że jest sprawna?
Nie. Potwierdza jedynie, że badany tor nie ma przerwy. Grzałka może mieć upływność do korpusu, tracić izolację po rozgrzaniu albo nie otrzymywać zasilania z powodu usterki przewodów, czujnika lub modułu.
Czy można wymienić samą grzałkę w pompo-grzałce?
Tylko wtedy, gdy producent lub katalog części przewiduje ją jako oddzielny, wymienny podzespół. W części modeli element jest trwale połączony z korpusem lub pompą i wymiana samej spirali nie zapewni prawidłowej szczelności ani bezpieczeństwa.
Czy kod F10 oznacza, że trzeba od razu kupić grzałkę?
Nie. W wybranych zintegrowanych zmywarkach Hotpoint oznacza on problem elementu grzejnego. Przed zakupem trzeba jednak sprawdzić grzałkę, jej zabezpieczenie, przewody, złącza oraz sterowanie, ponieważ kod nie wskazuje miejsca uszkodzenia całego toru elektrycznego.
Gdzie znaleźć numer potrzebny do doboru części?
Tabliczka znamionowa znajduje się zwykle na bocznej lub górnej krawędzi drzwi albo na ramie komory. Dla zmywarek Hotpoint i Indesit należy odczytać pełny numer serwisowy, często 12-cyfrowy i zaczynający się od 85. Sam skrócony model może nie rozróżniać wersji technicznej.
