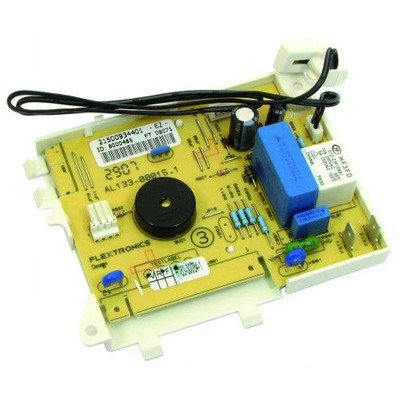

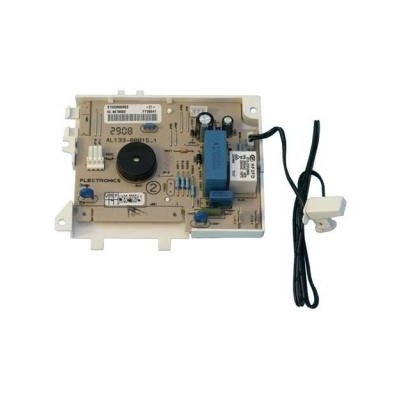

Moduły i programatory
Moduły, programatory i sterowniki kontrolują kolejne etapy pracy zmywarek Hotpoint, Ariston i Indesit. Brak reakcji panelu, zatrzymanie programu lub niedziałające grzanie nie przesądzają jednak o awarii elektroniki. Przed zakupem warto sprawdzić zasilanie, wiązki i podzespół wykonawczy, a część dobrać według pełnego numeru serwisowego urządzenia oraz oznaczeń starego modułu.
.jpg.210x210-s.webp)
.jpg.110x110-s.webp)
Czy objawy rzeczywiście wskazują na uszkodzony moduł?
Moduł główny steruje pompami, grzałką, elektrozaworami, dozownikiem i innymi odbiornikami, natomiast oddzielna płytka interfejsu może obsługiwać przyciski, kontrolki lub wyświetlacz. Pomiędzy tymi zespołami pracują wiązki przewodów. Awaria jednego elementu wykonawczego, przerwany przewód albo zaśniedziałe złącze mogą więc wyglądać jak uszkodzenie programatora.
| Objaw | Co sprawdzić przed modułem | Co zwiększa podejrzenie elektroniki |
| Zmywarka jest całkowicie martwa | gniazdo, przewód zasilający, filtr sieciowy, włącznik, zamek drzwi i połączenia | zasilanie dociera do właściwego wejścia sterownika, lecz brakuje napięć niskonapięciowych lub reakcji panelu |
| Panel działa, ale program nie startuje | domknięcie drzwi, zamek i jego przewody, warunki rozpoczęcia programu, dopływ wody | sterownik otrzymuje prawidłowe sygnały wejściowe, ale nie przechodzi do kolejnego etapu |
| Zmywarka nie grzeje | grzałkę, jej izolację, czujnik temperatury, poziom wody, pompę myjącą, przewody i złącza | odbiornik i obwód są sprawne, lecz przekaźnik albo jego układ sterowania nie załącza grzania |
| Nie pobiera lub nie wypompowuje wody | zawór, pompę odpływową, filtry, węże, czujnik poziomu i okablowanie | sprawny podzespół wykonawczy nie otrzymuje sterowania mimo spełnienia warunków programu |
| Wyświetlacz miga, pokazuje przypadkowe znaki lub traci łączność | wiązkę pomiędzy panelem a modułem głównym, styki i ślady wilgoci | potwierdzona ciągłość przewodów, prawidłowe zasilanie obu płytek i nadal występujący błąd komunikacji |
Jeżeli problem dotyczy tylko jednego etapu, zacznij od elementu wykonywającego daną pracę. Przy braku grzania sprawdź grzałkę lub pompo-grzałkę, a przy braku obiegu wody — pompę myjącą. Wymiana modułu na próbę może nie usunąć pierwotnej przyczyny i narazić nową elektronikę na ponowne uszkodzenie.
Jak sprawdzić moduł i obwody współpracujące?
Oględziny po odłączeniu urządzenia
Odłącz zmywarkę od sieci i zakręć dopływ wody. Przed wyjęciem płytki obejrzyj jej obudowę, złącza oraz najbliższe przewody. Po otwarciu osłony można szukać:
- nadpalonych ścieżek, złączy lub styków przekaźników;
- pękniętych i przegrzanych połączeń lutowanych;
- korozji, osadów oraz śladów wody;
- wybrzuszonych kondensatorów;
- pękniętych elementów zasilacza i przebarwień laminatu;
- poluzowanych konektorów albo przewodów uszkodzonych przy zawiasie drzwi.
Widoczne uszkodzenie jest istotną wskazówką, lecz czysta płytka nie potwierdza jej sprawności. Przekaźnik może mieć zużyte styki, zasilacz może zanikać pod obciążeniem, a procesor lub pamięć mogą działać nieprawidłowo bez śladów na obudowie.
Pomiary bez napięcia
Ciągłość przewodów bada się po odłączeniu urządzenia, wypięciu mierzonego obwodu i upewnieniu się, że nie jest on połączony równolegle przez elektronikę. Należy sprawdzić każdy przewód od zacisku odbiornika do odpowiedniego złącza modułu, poruszając jednocześnie wiązką w miejscach zginania. Wynik bliski przerwie pojawiający się tylko przy określonym ułożeniu wskazuje na pękniętą żyłę lub niesprawny styk.
Grzałkę, cewkę elektrozaworu i uzwojenia pompy można sprawdzić pod kątem przerwy lub zwarcia, ale właściwe wartości zależą od wykonania części. Rezystancję należy porównać z dokumentacją konkretnego urządzenia albo parametrami części. Samo stwierdzenie ciągłości nie wyklucza przebicia do obudowy, zatarcia pompy ani usterki występującej dopiero po rozgrzaniu.
Czujnik NTC powinien zmieniać rezystancję płynnie wraz ze zmianą temperatury. Pomiar wykonuje się po odłączeniu czujnika od instalacji, a wynik porównuje z charakterystyką właściwą dla danego modelu. Brak zmian, przerwa lub zwarcie są nieprawidłowe, lecz pojedynczy odczyt bez znanej temperatury i tabeli odniesienia nie wystarcza do potwierdzenia dokładności czujnika.
Pomiary podczas pracy
Sprawdzenie napięcia zasilającego moduł, sygnałów na przekaźnikach i napięć wychodzących do odbiorników wymaga pracy przy odsłoniętych obwodach sieciowych. Takie czynności są przeznaczone wyłącznie dla wykwalifikowanego serwisanta, posiadającego odpowiednie przyrządy i procedurę serwisową danego modelu. Na płytce mogą występować nieizolowane napięcia sieciowe, a kondensatory mogą zachować ładunek po odłączeniu urządzenia.
Obecność napięcia na wyjściu modułu nie dowodzi jeszcze, że odbiornik działa poprawnie pod obciążeniem. Z kolei brak napięcia nie musi oznaczać uszkodzonej płytki — sterownik może celowo nie uruchamiać grzałki lub pompy, jeśli nie otrzymał potwierdzenia poziomu wody, temperatury, zamknięcia drzwi albo pracy innego podzespołu.
Kody błędów związane z elektroniką
Oznaczenia błędów nie są jednakowe we wszystkich generacjach zmywarek Hotpoint, Ariston i Indesit. Układ migających kontrolek również zależy od panelu. Poniższe przykłady dotyczą wybranych platform Hotpoint i przed użyciem muszą zostać potwierdzone w instrukcji przypisanej do pełnego numeru serwisowego urządzenia.
| Kod | Znaczenie w odpowiednim zakresie urządzeń | Co sprawdzić |
| F09 | błąd rozpoznania oprogramowania lub niezaprogramowana płyta | zgodność modułu, plik konfiguracyjny i sposób programowania właściwy dla urządzenia |
| F10 | nieprawidłowość obwodu grzania | grzałkę, przewody, złącza, warunki załączenia grzania oraz przekaźnik na module |
| F12 | brak komunikacji pomiędzy modułem głównym a panelem | przewody w drzwiach, styki obu płytek, zasilanie interfejsu i sam panel |
| F13 | błąd modułu głównego | zasilanie sterownika, odbiorniki mogące spowodować uszkodzenie i zgodność oprogramowania |
Kod F10 nie jest poleceniem zakupu modułu, ponieważ przyczyną może być uszkodzona grzałka, jej przewód albo nieprawidłowy sygnał czujnika. Podobnie F12 nie rozstrzyga, która płytka jest wadliwa — przerwa w wiązce pomiędzy drzwiami a korpusem może przerwać komunikację mimo sprawnych modułów.
Gdzie znajduje się moduł i jak uzyskać dostęp?
W zależności od konstrukcji główny moduł może znajdować się w obudowie drzwi albo w dolnej części zmywarki. Płytka przycisków i wyświetlacza zwykle znajduje się za panelem drzwi, ale nie należy mylić jej z modułem mocy zamontowanym przy podstawie urządzenia.
Dostęp do panelu drzwi zazwyczaj wymaga podparcia frontu, odkręcenia mocowań dostępnych od wewnętrznej strony i ostrożnego rozdzielenia elementów obudowy. W zmywarce do zabudowy front meblowy może być ciężki i po odkręceniu mocowań gwałtownie zmienić obciążenie zawiasów.
Dostęp do modułu dolnego może wymagać wysunięcia zmywarki z zabudowy oraz zdjęcia cokołu, osłony podstawy albo panelu bocznego. Przed wysunięciem trzeba odłączyć zasilanie, zamknąć wodę i upewnić się, że węże oraz przewód nie zostaną naprężone.
Przed rozłączeniem instalacji:
- Zrób wyraźne zdjęcia całej płytki, oznaczeń oraz ułożenia złączy.
- Zaznacz wtyki, które nie są jednoznacznie kodowane mechanicznie.
- Sprawdź blokady złączy — nie ciągnij za przewody.
- Obejrzyj styki pod kątem przegrzania, korozji i utraty sprężystości.
- Ustal, czy do obudowy modułu nie dostała się woda z dozownika, uszczelki, misy lub przewodów.
Jeżeli zmywarka nie rozpoczyna programu, przed demontażem sterownika warto także skontrolować zamek i blokadę drzwi oraz włącznik sieciowy.
Wymiana czy naprawa płytki?
Naprawa modułu może polegać na usunięciu uszkodzenia zasilacza, wymianie przekaźnika, odbudowie ścieżki lub naprawie złącza. Wymaga jednak ustalenia, dlaczego element uległ awarii. Zwarty odbiornik, zalanie albo przegrzane połączenie może ponownie uszkodzić naprawioną lub nową płytkę.
Naprawa zasilacza impulsowego, lutowanie elementów obwodu sieciowego i uruchamianie odsłoniętego modułu wymagają kwalifikacji elektronicznych. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie należy mostkować przekaźników, zabezpieczeń drzwi ani układów przeciwzalaniowych.
Przy wymianie kompletnej części należy przełożyć moduł wraz z właściwą obudową lub elementami mocującymi zgodnie z konstrukcją urządzenia, podłączyć złącza dokładnie w pierwotnych pozycjach i sprawdzić, czy żaden przewód nie został przyciśnięty. Po montażu wykonuje się kontrolę szczelności oraz pełny program testowy, obserwując pobór, obieg, grzanie, odpompowanie i komunikację panelu.
Jak dobrać właściwy programator do zmywarki?
Wygląd płytki, liczba złączy i skrócona nazwa modelu nie wystarczają. Na podobnej platformie sprzętowej mogą występować różne warianty oprogramowania, konfiguracje pomp, grzałek, paneli oraz czujników. Złącze może fizycznie pasować, mimo że elektronika jest przeznaczona do innego wykonania zmywarki.
Dla urządzeń Hotpoint, Ariston i Indesit przygotuj:
- pełny model z tabliczki znamionowej;
- numer serwisowy, zwykle 12-cyfrowy i często rozpoczynający się od 85;
- wyraźne zdjęcie całej tabliczki;
- numery części, kody i oznaczenia wersji ze starego modułu;
- informację, czy wymieniana jest płyta główna, moduł mocy czy panel użytkownika.
Tabliczka zmywarki znajduje się zwykle na krawędzi drzwi albo ramie komory. Oznaczenia płytki są informacją pomocniczą — moduł należy potwierdzić katalogowo dla numeru serwisowego urządzenia.
Przed zakupem ustal również, czy część jest zaprogramowana i gotowa do pracy, czy wymaga wgrania konfiguracji. Nie każdy moduł wymaga programowania, lecz zamontowanie niezaprogramowanej lub niewłaściwie skonfigurowanej płyty może spowodować brak startu, błędy oprogramowania albo nieprawidłową obsługę podzespołów. Jeśli oznaczenia są nieczytelne, kolejnym krokiem powinno być przesłanie zdjęcia tabliczki i wszystkich etykiet starej elektroniki do weryfikacji doboru.
Więcej grup podzespołów potrzebnych podczas diagnostyki znajduje się w kategorii części do zmywarek Hotpoint, Ariston i Indesit.
FAQ – moduły i programatory do zmywarek
Czy brak reakcji zmywarki oznacza spalony moduł?
Nie. Najpierw trzeba wykluczyć brak zasilania, uszkodzony przewód, filtr sieciowy, włącznik, zamek drzwi, przerwę w wiązce i problem z panelem. Moduł staje się uzasadnionym podejrzeniem, gdy jego wejście jest prawidłowo zasilane, a sterownik nie wytwarza wymaganych napięć lub nie komunikuje się z interfejsem.
Czy można sprawdzić moduł zwykłym multimetrem?
Multimetr wystarcza do kontroli przewodów, styków, przerw i części podstawowych elementów płytki. Nie sprawdzi jednak oprogramowania, stabilności zasilacza pod obciążeniem ani wszystkich usterek procesora. Pomiary pod napięciem wymagają kwalifikacji i dokumentacji konkretnego modułu.
Zmywarka nie grzeje — czy wymienić przekaźnik na płytce?
Dopiero po sprawdzeniu grzałki, izolacji, przewodów, czujnika temperatury, poziomu i obiegu wody. Sterownik może nie załączyć sprawnego przekaźnika, jeżeli nie otrzymuje sygnałów pozwalających bezpiecznie rozpocząć grzanie.
Czy moduł o identycznym wyglądzie będzie pasował?
Nie musi. Identyczna płytka może mieć inne oprogramowanie lub konfigurację. Zgodność potwierdza się po pełnym numerze serwisowym urządzenia oraz numerach części, a nie wyłącznie na podstawie zdjęcia i pasujących wtyczek.
Czy nowy programator trzeba zaprogramować?
Zależy od wariantu. Część może być dostarczona jako zaprogramowana, skonfigurowana dla określonych urządzeń albo czysta i wymagająca narzędzia serwisowego. Informację trzeba potwierdzić przed zakupem; samo zamontowanie niezaprogramowanej płytki nie przywróci prawidłowej pracy.
Dlaczego nowy moduł ponownie się uszkodził?
Możliwą przyczyną jest nieusunięte zwarcie odbiornika, przegrzane złącze, uszkodzona wiązka lub wyciek wody. Przed montażem kolejnej płytki należy sprawdzić obwód sterowany przez uszkodzony element oraz usunąć źródło wilgoci albo przeciążenia.
