Termopary
Termopary i termoelementy Electrolux odpowiadają za wykrywanie płomienia i współpracują z zabezpieczeniem odcinającym gaz. Gdy palnik gaśnie po puszczeniu pokrętła, przed wymianą sprawdź ułożenie korony palnika, sposób ogrzewania końcówki termopary oraz działanie zaworu. Właściwą część dobieraj po pełnym numerze PNC urządzenia, uwzględniając długość, mocowanie i rodzaj zakończenia.
Jak działa termopara w urządzeniu gazowym Electrolux?
Termopara stosowana przy palniku płyty, kuchni lub piekarnika gazowego jest elementem zabezpieczenia przeciwwypływowego. Jej końcówka znajduje się w płomieniu. Po rozgrzaniu powstaje niewielkie napięcie termoelektryczne, które pozwala elektromagnesowi w zaworze utrzymać dopływ gazu. Gdy płomień zgaśnie, termopara stygnie, elektromagnes zwalnia i zawór odcina gaz.
Nie należy mylić tej funkcji z regulacją temperatury piekarnika. Termopara zabezpieczająca płomień potwierdza jego obecność, natomiast za utrzymywanie zadanej temperatury może odpowiadać osobny termostat, czujnik lub układ sterowania właściwy dla danego modelu.
Objawy, które mogą wskazywać na problem z termoparą
Najbardziej charakterystyczny objaw występuje wtedy, gdy palnik zapala się podczas wciskania pokrętła, lecz gaśnie zaraz po jego zwolnieniu. Możliwe są również:
- konieczność coraz dłuższego przytrzymywania pokrętła;
- nieregularne podtrzymywanie płomienia — raz palnik działa, a innym razem gaśnie;
- prawidłowa praca po rozgrzaniu palnika, ale trudne uruchamianie na zimno;
- gaśnięcie tylko jednego palnika, podczas gdy pozostałe pracują poprawnie;
- wyłączanie palnika piekarnika lub grilla mimo widocznego płomienia.
Objawy te nie potwierdzają jeszcze uszkodzenia termopary. Ten sam efekt może spowodować zbyt słabe ogrzewanie jej końcówki, problem z połączeniem albo niesprawny elektromagnes zaworu.
Co sprawdzić przed zakupem nowej termopary?
| Objaw lub wynik kontroli | Możliwe przyczyny | Następny krok |
| Palnik nie zapala się i nie ma iskry | Iskrownik, przewód zapłonowy, generator iskry, wilgoć lub zasilanie | Sprawdź układ zapłonowy; termopara nie wytwarza iskry |
| Płomień powstaje, ale gaśnie po puszczeniu pokrętła | Niedogrzana lub uszkodzona termopara, słaby styk, zawór gazowy albo ograniczony skok pokrętła | Zacznij od oględzin palnika i położenia termopary |
| Płomień nie obejmuje końcówki termopary | Źle założona korona, zabrudzone kanały palnika, odkształcenie lub przesunięcie czujnika | Popraw montaż i oczyść zdejmowane elementy palnika |
| Termopara działa przy innym zgodnym palniku, a usterka pozostaje przy pierwotnym zaworze | Problem prawdopodobnie leży poza termoparą | Sprawdzenia wymaga połączenie, elektromagnes i mechanika zaworu |
| Pokrętło nie daje się dostatecznie wcisnąć | Pokrętło opiera się o panel, jest niewłaściwie osadzone albo mechanizm zaworu nie osiąga pozycji startowej | Porównaj skok ze sprawnym palnikiem; nie przerabiaj blokady zaworu |
1. Korona, pokrywa i kanały palnika
Po ostygnięciu urządzenia zdejmij ruszt, pokrywę i koronę palnika. Elementy powinny być czyste, suche i osadzone bez przekoszenia. Zablokowane otwory lub nieprawidłowe ułożenie korony mogą zmienić kształt płomienia tak, że końcówka termopary nie zostanie odpowiednio ogrzana.
Do czyszczenia nie używaj stalowego narzędzia, które może powiększyć otwory dyszy lub kanały palnika. Jeśli płomień jest nierówny, żółty, odrywa się od korony albo nie dociera do termopary, przyczyną może być również niewłaściwa dysza, ciśnienie gazu lub uszkodzony element palnika.
2. Położenie i stan końcówki termopary
Końcówka nie powinna być pęknięta, nadpalona, poluzowana ani odsunięta od przewidzianej strefy płomienia. Lekkie zabrudzenie można usunąć delikatnie, bez szlifowania czujnika i zmiany jego kształtu. Nie wyginaj przewodu na siłę — uszkodzenie wewnętrznego połączenia może być niewidoczne z zewnątrz.
Po zapaleniu palnika przytrzymaj pokrętło przez czas podany w instrukcji konkretnego urządzenia. W typowych płytach Electrolux termopara potrzebuje kilku sekund na rozgrzanie, a pokrętła nie należy trzymać wciśniętego dłużej niż dopuszcza instrukcja. Jeżeli płomień prawidłowo ogrzewa czujnik, lecz po zwolnieniu pokrętła nadal gaśnie, przejdź do kontroli połączenia i zaworu.
3. Połączenie termopary z zaworem
Poluzowane, utlenione lub zabrudzone połączenie zwiększa opór w obwodzie wytwarzającym bardzo małe napięcie. Po zamknięciu dopływu gazu i uzyskaniu dostępu technik powinien skontrolować zakończenie termopary, gniazdo oraz sposób dokręcenia. Połączenie ma być czyste i pewne, ale nadmierne dokręcanie może uszkodzić gwint lub końcówkę.
Jeżeli sprawna, zgodna termopara nie usuwa usterki, nie należy montować kolejnej na próbę. Przyczyną może być cewka elektromagnetyczna, zabrudzone gniazdo cewki albo mechaniczne zużycie zaworu gazowego.
Jak sprawdzić termoparę miernikiem?
Termoparę bada się jako źródło napięcia, a nie jak zwykły czujnik rezystancyjny. Pomiar ciągłości może wykazać przerwę w obwodzie, ale niski opór nie potwierdza, że element wytwarza dostateczny sygnał po ogrzaniu.
W diagnostyce serwisowej odłącza się termoparę od zaworu, ustawia miernik na zakres napięcia stałego w miliwoltach i mierzy sygnał podczas prawidłowego ogrzewania końcówki. Punkty pomiarowe zależą od konstrukcji jedno- lub dwuprzewodowej. Wynik trzeba porównać z dokumentacją serwisową danego układu albo ze sprawnym, identycznym obwodem pracującym w takich samych warunkach.
Samo pojawienie się napięcia oznacza jedynie, że termopara generuje sygnał bez obciążenia. Nie rozstrzyga, czy utrzyma odpowiedni sygnał po podłączeniu do elektromagnesu ani czy sam zawór działa prawidłowo. Pełniejszy test pod obciążeniem wymaga właściwego adaptera, procedury producenta i oceny działania całego zabezpieczenia.
Pomiary przy działającym płomieniu oraz prace przy zaworze gazowym są przeznaczone dla wykwalifikowanego instalatora lub serwisanta. Wymagają odpowiednich kwalifikacji, narzędzi i procedury właściwej dla urządzenia. Nie wolno mostkować zabezpieczenia ani pozostawiać zaworu bez sprawnej termopary.
Dostęp do termopary i jej wymiana
Konstrukcja zależy od rodzaju urządzenia:
- w kuchni wolnostojącej dostęp do termopar palników górnych zwykle wymaga zdjęcia rusztów, pokryw, koron i górnego blatu;
- w płycie do zabudowy termopara jest połączona z zaworem znajdującym się pod powierzchnią płyty, a sposób otwarcia obudowy zależy od modelu;

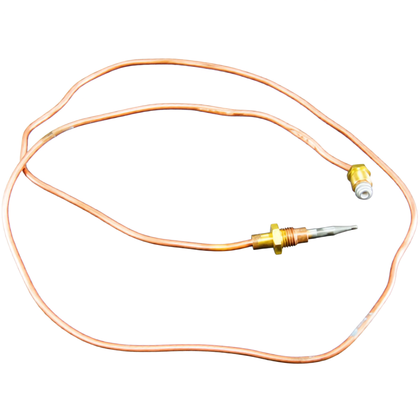

- w piekarniku gazowym przewód termopary biegnie od palnika piekarnika lub grilla do zaworu albo termostatu gazowego, dlatego dostęp może wymagać zdjęcia osłon komory oraz panelu tylnego lub bocznego.
Przed demontażem trzeba zamknąć dopływ gazu, odłączyć zasilanie elektryczne i poczekać na całkowite ostygnięcie urządzenia. Warto sfotografować przebieg przewodu i mocowania. Termoparę odłącza się od zaworu, zwalnia uchwyt przy palniku i wyjmuje bez ostrego zaginania przewodu.
Nową część prowadzi się tą samą trasą, z dala od ruchomych elementów, ostrych krawędzi i miejsc narażonych na niewłaściwą temperaturę. Końcówka musi znaleźć się w położeniu przewidzianym przez producenta. Termopary mogą być mocowane gwintem, nakrętką, klipsem lub uchwytem, dlatego nie należy przerabiać mocowania tylko po to, aby dopasować podobny element.
Po montażu wykwalifikowana osoba powinna sprawdzić szczelność naruszonych połączeń zatwierdzoną metodą oraz zweryfikować zapłon, stabilność płomienia i zadziałanie zabezpieczenia po jego zgaśnięciu. Szczelności instalacji gazowej nigdy nie sprawdza się płomieniem.
Jak dobrać termoparę Electrolux, AEG lub Zanussi?
Najpewniejszą podstawą doboru jest pełny numer PNC / Prod.No. z tabliczki znamionowej. Skrócona nazwa modelu nie musi identyfikować wariantu technicznego. W płytach do zabudowy tabliczka znajduje się zazwyczaj na spodzie, a w kuchniach wolnostojących i piekarnikach — przy obramowaniu komory drzwiowej.
Przed zamówieniem porównaj:
- numer katalogowy części przypisany do PNC;
- przeznaczenie: palnik płyty, palnik WOK, piekarnik albo grill;
- całkowitą długość i przebieg przewodu;
- konstrukcję jedno- lub dwuprzewodową;
- rodzaj końcówki łączącej z zaworem;
- sposób osadzenia przy palniku i obecność nakrętki lub uchwytu;
- położenie termopary względem płomienia.
Jednakowa długość albo podobny wygląd nie gwarantują zgodności. Różnić mogą się zakończenia, gwinty, mocowania oraz charakterystyka współpracy z zaworem. Odczytaj pełny PNC, zachowując wszystkie cyfry, i dopiero na jego podstawie potwierdź numer części. W razie wątpliwości przygotuj także zdjęcie tabliczki znamionowej, starej termopary i obu jej zakończeń.
FAQ — termopary i termoelementy Electrolux
Czy brak iskry oznacza uszkodzoną termoparę?
Nie. Termopara nie wytwarza iskry. Brak zapłonu elektrycznego kieruje diagnostykę w stronę iskrownika, generatora, przewodu zapłonowego, włącznika lub zasilania. Odpowiednie podzespoły znajdują się w kategorii elementów zapalacza.
Dlaczego palnik gaśnie mimo wymiany termopary?
Nowa część nie pomoże, jeśli jej końcówka nie jest ogrzewana przez płomień, połączenie z zaworem ma podwyższony opór albo uszkodzony jest elektromagnes. Trzeba również sprawdzić prawidłowe osadzenie korony palnika i pełny skok pokrętła.
Czy termoparę można sprawdzić omomierzem?
Pomiar ciągłości może ujawnić całkowitą przerwę, lecz nie potwierdza sprawności podczas pracy. Istotny jest sygnał wytwarzany po ogrzaniu oraz zachowanie obwodu pod obciążeniem. Nie ma jednej uniwersalnej rezystancji właściwej dla wszystkich termopar z tej kategorii.
Czy dłuższą termoparę można zwinąć pod obudową?
Nie należy dobierać części tylko dlatego, że jej przewód jest dostatecznie długi. Nadmiar może utrudnić bezpieczne prowadzenie, a ostre zagięcie uszkodzić element. Potrzebne są również zgodne mocowanie, końcówka zaworu i przeznaczenie katalogowe.
Czy termopara jest taka sama dla palnika płyty i piekarnika?
Nie musi być. Wersje do palników nawierzchniowych, WOK, piekarnika i grilla mogą mieć inną długość, uchwyt oraz zakończenie. Część należy potwierdzić dla konkretnej pozycji na schemacie urządzenia i pełnego numeru PNC.
Czy można użytkować palnik, stale trzymając pokrętło?
Nie. Takie zachowanie oznacza, że zabezpieczenie nie utrzymuje zaworu w prawidłowej pozycji. Nie wolno blokować pokrętła ani mostkować układu. Do czasu usunięcia przyczyny niesprawnego palnika nie należy używać.
