Termostaty
Termostaty do piekarników Electrolux regulują temperaturę lub zabezpieczają urządzenie przed przegrzaniem. Ich usterka może powodować nadmierne grzanie, zbyt wczesne wyłączanie albo brak grzania, lecz podobne objawy dają też grzałki, przełącznik funkcji, czujnik i moduł. Właściwy wariant dobiera się według pełnego numeru PNC/Prod.No. z tabliczki znamionowej.
Jaki termostat pracuje w piekarniku Electrolux?

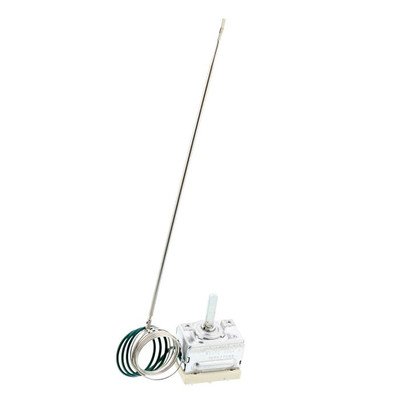

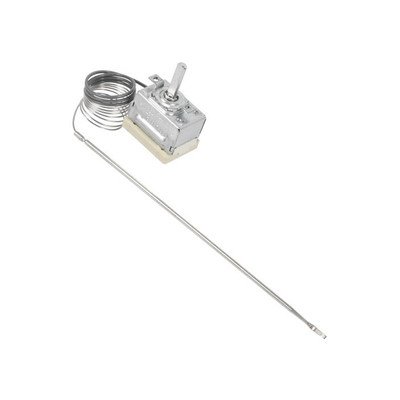

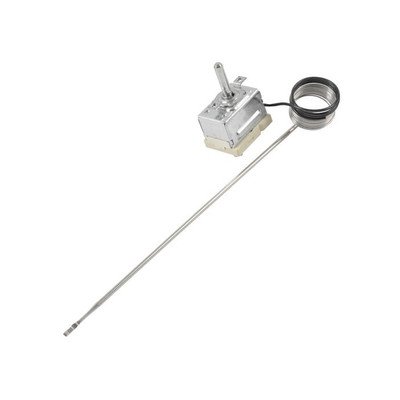

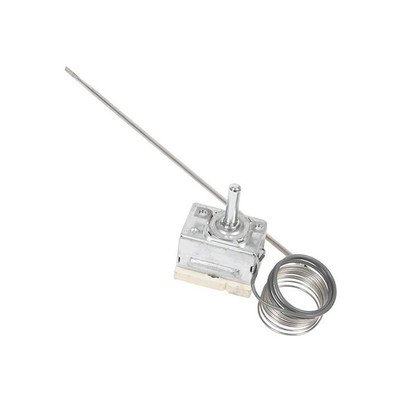

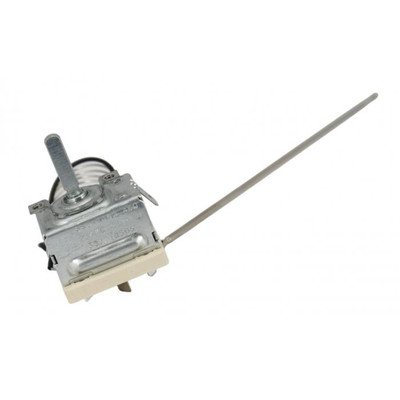

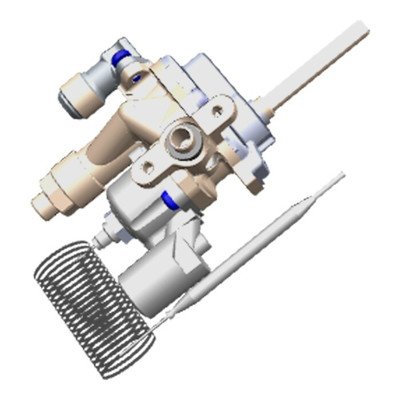

Pod nazwą termostatu mogą występować elementy o różnych zadaniach. Termostat regulowany mechanicznie ma styki sterujące grzaniem oraz kapilarę zakończoną czujnikiem umieszczonym przy komorze piekarnika. Reaguje na temperaturę i cyklicznie rozłącza oraz ponownie załącza obwód grzałek.

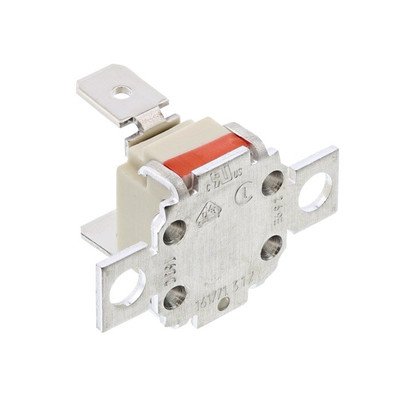

Termostat zabezpieczający, nazywany również ogranicznikiem temperatury, nie służy do zwykłego ustawiania temperatury pieczenia. Ma odłączyć część obwodu po przekroczeniu określonego progu, na przykład w razie problemu z chłodzeniem, regulacją lub przepływem powietrza. W zależności od konstrukcji może powrócić do normalnego stanu po ostygnięciu, wymagać ręcznego resetu albo być elementem jednorazowym.

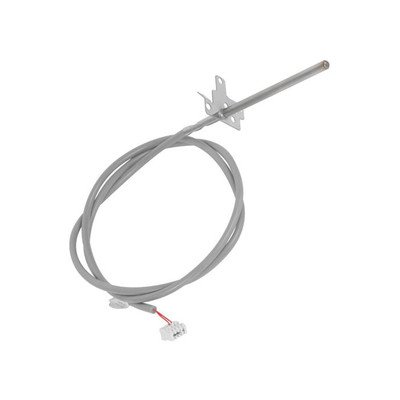

W piekarnikach ze sterowaniem elektronicznym temperaturę może mierzyć oddzielny czujnik rezystancyjny, a grzałkami steruje moduł. W systemie OVC3000 stosowanym w określonych rodzinach piekarników Electrolux czujnik platynowy PT500 przekazuje sterownikowi informacje potrzebne do regulacji grzałek, ochrony przed przegrzaniem i sterowania wentylatorem chłodzącym. Nie oznacza to jednak, że każdy piekarnik tej marki ma taki czujnik ani że czujnik można zastąpić mechanicznym termostatem.
Objawy usterki i inne możliwe przyczyny
| Objaw | Co może być przyczyną | Co pomaga rozróżnić usterki |
| Piekarnik wyraźnie przegrzewa i przypala potrawy | termostat regulowany nie rozłącza styków, uszkodzona lub źle zamocowana kapilara, błędny odczyt czujnika, sklejony przekaźnik modułu, nieprawidłowe połączenia | obserwacja temperatury podczas kilku cykli oraz sprawdzenie, czy grzanie jest okresowo wyłączane |
| Piekarnik nagrzewa się zbyt słabo lub zbyt wcześnie przerywa grzanie | termostat rozłącza za wcześnie, uszkodzona grzałka, nadpalone styki przełącznika funkcji, luźny konektor, problem z zasilaniem | porównanie działania na różnych funkcjach grzania; problem tylko w jednym trybie kieruje diagnostykę przede wszystkim do jego grzałki i toru zasilania |
| Urządzenie wyłącza się po rozgrzaniu i działa ponownie po ostygnięciu | otwierający się termostat zabezpieczający, niesprawny wentylator chłodzący, niedrożny kanał powietrza, niewłaściwa zabudowa lub rzeczywiste przegrzewanie komory | ustalenie, czy gaśnie całe urządzenie, czy tylko grzałki, oraz kontrola pracy wentylatora i swobodnego przepływu powietrza |
| Kontrolka nagrzewania nie gaśnie | piekarnik nie osiąga temperatury z powodu grzałki lub wybranego programu, termostat nie rozłącza, nieprawidłowy odczyt czujnika | rzeczywisty pomiar temperatury i próba na standardowej funkcji; tryby wilgotnego grzania mogą nagrzewać wolniej |
| Piekarnik w ogóle nie grzeje | otwarty termostat zabezpieczający, brak przejścia przez termostat regulowany, nieustawiony zegar, przełącznik funkcji, przewody, moduł lub zasilanie | jeżeli wyświetlacz miga 00:00 albo 12:00, najpierw należy ustawić zegar; brak tylko jednej funkcji rzadko wskazuje na wspólny termostat |
Sam nierówny wypiek nie potwierdza uszkodzenia termostatu. Przykładowo niedopiekanie wyłącznie od dołu może wynikać z dolnej grzałki piekarnika Electrolux, jej złącza albo styków przełącznika. Grzałka może też przerywać dopiero po rozgrzaniu, mimo prawidłowego pomiaru ciągłości na zimno.
Jak sprawdzić temperaturę piekarnika?
Do wstępnej oceny przydaje się niezależny termometr przeznaczony do piekarników. Umieść go w środkowej części komory, z dala od bezpośredniego kontaktu z grzałką, blachą i ścianą. Wybierz zwykłą funkcję opisaną w instrukcji urządzenia, ustaw temperaturę i poczekaj nie tylko na pierwsze zgaśnięcie kontrolki, lecz również na ustabilizowanie kilku cykli grzania.
Temperatura nie jest idealnie stała. Termostat lub sterownik załącza i wyłącza grzałki, a bezwładność cieplna powoduje okresowe przekraczanie i obniżanie temperatury wokół wartości zadanej. Dlatego pojedynczy odczyt maksymalny nie wystarcza do oceny termostatu. Znaczenie ma przebieg kilku kolejnych cykli, średni poziom temperatury oraz powtarzalność wyniku.
Przed uznaniem termostatu za uszkodzony warto:
- sprawdzić, czy wybrany program jest przeznaczony do oczekiwanego sposobu pieczenia;
- powtórzyć próbę na innej standardowej funkcji;
- upewnić się, że drzwi domykają się, a uszczelka nie jest przemieszczona;
- sprawdzić, czy wszystkie wymagane grzałki rzeczywiście pracują;
- ocenić, czy problem dotyczy całej komory, czy tylko góry, dołu albo termoobiegu.
Jeżeli temperatura rośnie bez ograniczenia, czuć przegrzaną izolację lub urządzenie wyłącza się termicznie, przerwij próbę i odłącz piekarnik od zasilania.
Pomiar termostatu mechanicznego
Przed pomiarem odłącz piekarnik od wszystkich źródeł zasilania i potwierdź brak napięcia odpowiednim przyrządem. Zrób zdjęcie połączeń, oznacz przewody, a następnie odłącz od badanego obwodu co najmniej jeden konektor, aby nie mierzyć przejścia przez pozostałe podzespoły.
Multimetr ustaw na pomiar rezystancji lub ciągłości. W typowym termostacie regulowanym styki powinny zmieniać stan po przejściu z pozycji wyłączenia na temperaturę wyższą niż temperatura otoczenia. Bardzo mała rezystancja oznacza zamknięty styk, a brak przejścia — styk otwarty. Układ zacisków zależy jednak od konkretnego wykonania, dlatego punkty pomiarowe należy ustalić z oznaczeń części albo schematu danego urządzenia.
Taki test wykrywa między innymi styk trwale otwarty lub brak reakcji mechanizmu, ale nie potwierdza temperatury przełączania. Termostat może mieć przejście w temperaturze pokojowej, a mimo to rozłączać za wcześnie, za późno albo przerywać po nagrzaniu. Kontrolowany test temperatury przełączania wymaga odpowiedniego źródła ciepła, termometru odniesienia i procedury dla badanego termostatu.
Kapilary nie wolno przecinać, zgniatać, skracać ani zginać pod ostrym kątem. Nie należy również ogrzewać jej płomieniem. Rozszczelnienie lub mechaniczne uszkodzenie kapilary oznacza konieczność wymiany kompletnego termostatu.
Jak sprawdzić termostat zabezpieczający?
Po odłączeniu przewodów można skontrolować ciągłość między zaciskami. Wiele zabezpieczeń używanych w obwodzie piekarnika jest zamkniętych w temperaturze pokojowej, ale nie jest to zasada dla wszystkich elementów. Wynik trzeba porównać ze schematem i charakterystyką konkretnej części.
Brak przejścia może oznaczać:
- zadziałanie zabezpieczenia wielokrotnego użytku;
- element wymagający ręcznego resetu;
- trwałe uszkodzenie lub zadziałanie bezpiecznika jednorazowego;
- błędnie wybrane zaciski albo inny typ działania termostatu.
Nie wolno pozostawiać zabezpieczenia zmostkowanego. Jeżeli termostat otworzył obwód, przed jego wymianą lub resetem trzeba ustalić przyczynę wzrostu temperatury: sprawdzić wentylator chłodzący, kanały powietrzne, prawidłowość zabudowy, stan izolacji, przewodów i regulacji temperatury. W przeciwnym razie nowy termik do piekarnika Electrolux może ponownie zadziałać.

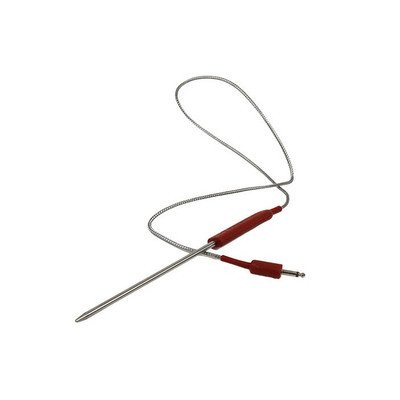

Diagnostyka czujnika i sterowania elektronicznego

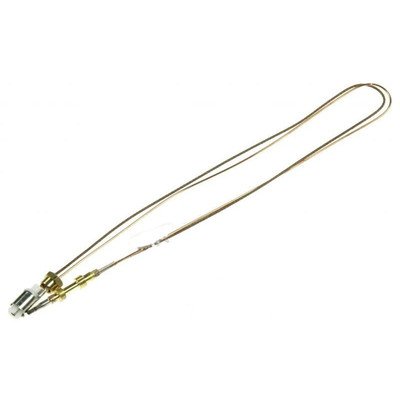

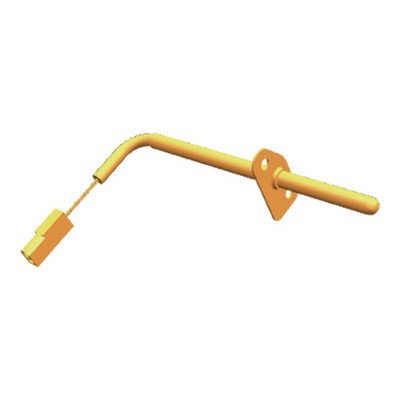

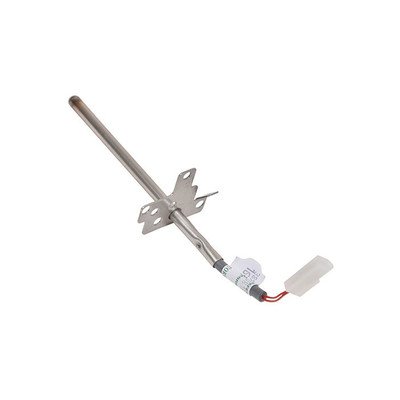

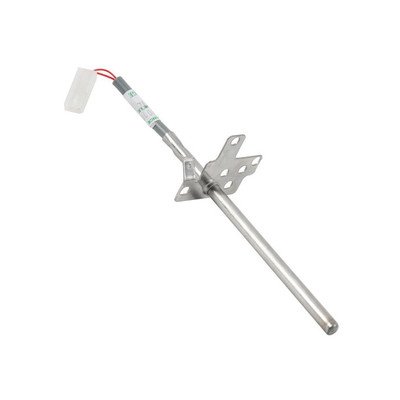

Jeżeli piekarnik nie ma mechanicznego termostatu regulowanego, pomiar styków nie ma zastosowania. Oddzielny czujnik temperatury bada się po wypięciu z instalacji, mierząc jego rezystancję i porównując wynik z tabelą właściwą dla danego systemu oraz temperatury otoczenia.
Rezystancja sprawnego czujnika powinna zmieniać się w przewidywalny sposób wraz z temperaturą. Nagłe przerwy, zwarcie, niestabilny wynik podczas poruszania przewodem albo wartość poza zakresem dokumentacji mogą wskazywać na czujnik, wiązkę lub złącze. Prawidłowy pomiar w jednym punkcie temperatury nie wyklucza usterki pojawiającej się dopiero po rozgrzaniu.
W systemie OVC3000 czujnik PT500 jest podłączony do wejścia sterownika i służy między innymi do cyklicznego sterowania grzałkami, wyłączania ich przy przegrzaniu lub awarii czujnika, opóźniania pracy wentylatora chłodzącego oraz rozpoznawania niektórych usterek przekaźników. Zakres ten dotyczy systemu OVC3000, a nie wszystkich piekarników Electrolux.
Jeżeli czujnik i przewody są sprawne, a grzałki nadal nie są prawidłowo wyłączane, podejrzenie obejmuje przekaźniki i układ pomiarowy modułu piekarnika Electrolux. Nie należy jednak kupować modułu przed sprawdzeniem czujnika, połączeń, grzałek oraz zgodności konfiguracji części.
Pomiary podczas pracy pod napięciem są przeznaczone dla wykwalifikowanego technika. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi i zabezpieczenia stanowiska. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Dostęp i wymiana termostatu
W piekarniku do zabudowy korpus termostatu mechanicznego znajduje się zwykle za panelem z pokrętłami, natomiast kapilara jest poprowadzona do komory. Termostaty zabezpieczające mogą być zamocowane do górnej lub tylnej części obudowy. Dokładne położenie i droga demontażu zależą od konstrukcji oraz pełnego PNC urządzenia.
Typowa kolejność prac obejmuje:
- odłączenie zasilania i potwierdzenie braku napięcia;
- zabezpieczenie frontu mebli i wysunięcie piekarnika zgodnie z instrukcją montażu;
- zdjęcie odpowiedniej osłony górnej, tylnej lub panelu sterowania;
- wykonanie zdjęć i oznaczenie konektorów przed ich odłączeniem;
- odpięcie korpusu termostatu oraz uchwytów czujnika lub kapilary;
- przełożenie nowej kapilary tą samą trasą, bez załamań i kontaktu z ostrymi krawędziami;
- prawidłowe zamocowanie końcówki pomiarowej, przewodów ochronnych, izolacji i osłon;
- kontrolę temperatury oraz cyklicznego wyłączania grzania po montażu.
Nie wyciągaj kapilary siłą. Jeżeli przechodzi przez tuleję, izolację lub wąski kanał, najpierw ustal jej pełną trasę. Zmiana położenia końcówki pomiarowej może zmienić reakcję termostatu, mimo że nowa część jest sprawna.
W kuchni wolnostojącej dostęp może wymagać odsunięcia całego urządzenia. Jeśli urządzenie jest podłączone do gazu, nie wolno naprężać ani samodzielnie rozłączać przewodu gazowego. Takie czynności wykonuje osoba z wymaganymi kwalifikacjami i przeprowadza właściwą kontrolę szczelności — nigdy przy użyciu płomienia.
Jak dobrać termostat Electrolux?
Nie dobieraj termostatu tylko według zakresu temperatury, wyglądu, liczby konektorów lub modelu umieszczonego na froncie. Podobne części mogą różnić się charakterystyką przełączania, układem styków, długością i trasą kapilary, uchwytem, średnicą osi pokrętła, temperaturą zadziałania albo rolą w obwodzie.
Do identyfikacji piekarnika Electrolux, AEG lub Zanussi potrzebny jest pełny numer PNC/Prod.No., wraz z końcówką wariantu, jeśli występuje na tabliczce. Tabliczka piekarnika lub kuchni znajduje się zazwyczaj wokół wnęki drzwiowej i jest widoczna po otwarciu drzwi. Sam model może obejmować kilka technicznie różnych wykonań.
Przed zakupem porównaj:
- katalogową zgodność z pełnym PNC/Prod.No.;
- funkcję części: regulacja, ochrona przed przegrzaniem czy sterowanie wentylatorem;
- oznaczenia i temperaturę zadziałania starego elementu;
- liczbę oraz układ styków;
- mocowanie, oś i sposób współpracy z pokrętłem;
- długość, zakończenie i sposób prowadzenia kapilary;
- konieczność resetu oraz charakterystykę zabezpieczenia.
Jeżeli objaw wskazuje raczej na selektor funkcji lub jego nadpalone złącza, odpowiedniej części należy szukać w kategorii przełączników i łączników Electrolux. Następnym krokiem przed zamówieniem termostatu powinno być odczytanie pełnego PNC/Prod.No. oraz porównanie oznaczeń części wymontowanej z urządzenia.
FAQ – termostaty do piekarników Electrolux
Czy przegrzewanie piekarnika oznacza uszkodzony termostat?
Nie. Termostat jest jednym z podejrzanych elementów, ale podobny objaw może powodować czujnik temperatury, jego przewody, przekaźnik modułu albo błędne połączenie. Najpierw trzeba sprawdzić przebieg temperatury podczas kilku cykli i ustalić, czy grzałki są okresowo wyłączane.
Czy termostat można sprawdzić multimetrem?
Można sprawdzić stan i zmianę położenia jego styków, mierząc ciągłość po odłączeniu części od obwodu. Pomiar w temperaturze pokojowej nie potwierdza jednak prawidłowej temperatury rozłączania ani zachowania po rozgrzaniu.
Dlaczego kontrolka termostatu cały czas się świeci?
Kontrolka może nie gasnąć, gdy piekarnik nie osiąga temperatury z powodu uszkodzonej grzałki, termostat nie rozłącza albo wybrany program nagrzewa stopniowo. Najpierw wykonaj próbę na standardowej funkcji i zmierz rzeczywistą temperaturę. Sposób sygnalizacji osiągnięcia temperatury zależy od modelu: w jednych piekarnikach gaśnie dioda, a w innych stan nagrzania pokazuje ikona na wyświetlaczu.
Czy można ominąć termostat zabezpieczający?
Nie. Trwałe mostkowanie usuwa ochronę przed przegrzaniem. Nawet jeżeli chwilowe zwarcie styków ułatwia technikowi lokalizację przerwy, urządzenie nie może być w takim stanie użytkowane. Należy znaleźć przyczynę zadziałania i zamontować właściwe zabezpieczenie.
Gdzie znaleźć PNC piekarnika Electrolux?
Numer PNC/Prod.No. znajduje się na tabliczce znamionowej, zwykle na ramie wokół wnęki drzwiowej. Do doboru części należy przepisać całe oznaczenie, włącznie z wariantem, jeśli widnieje na tabliczce.
