Zwijacze kabli do odkurzaczy Electrolux
Zwijacze kabli do odkurzaczy Electrolux odpowiadają za nawijanie przewodu i przekazywanie zasilania do urządzenia. Brak zwijania, samoczynne chowanie kabla albo przerywanie pracy może wynikać z usterki sprężyny, blokady, przewodu lub styków. Przed zakupem ustal zakres uszkodzenia i odczytaj pełny numer PNC odkurzacza.
Jak działa zwijacz kabla w odkurzaczu Electrolux?
Zwijacz jest jednocześnie mechanizmem przechowującym przewód i częścią obwodu zasilania odkurzacza. Bęben nawija kabel pod wpływem sprężyny, a blokada zatrzymuje go na wybranej długości. W wielu konstrukcjach prąd przechodzi ze zwijanego przewodu przez styki ślizgowe do przewodów prowadzących dalej do włącznika, regulatora lub modułu.
Z tego powodu usterka zwijacza nie musi ograniczać się do niewygodnego chowania kabla. Uszkodzenie żyły przewodu, połączenia albo styków może sprawić, że odkurzacz nie uruchamia się, wyłącza podczas przesuwania lub działa tylko przy określonym położeniu kabla.

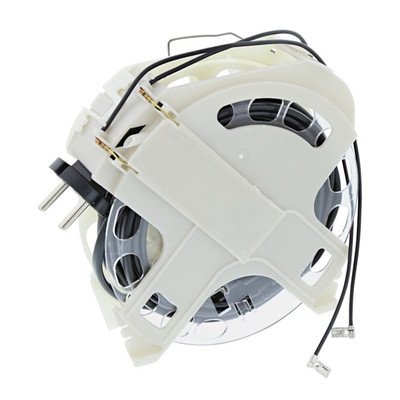

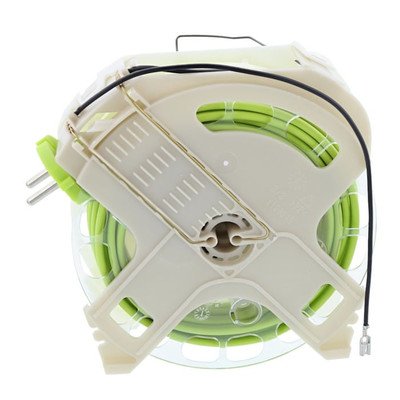

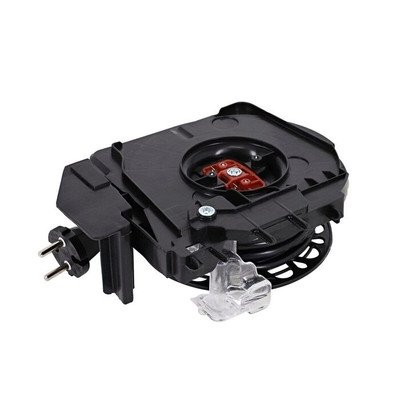

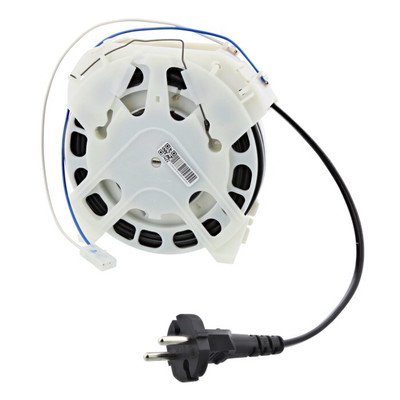

W kategorii mogą znajdować się kompletne zwijacze z przewodem i wtyczką, a także elementy współpracujące: sprężyny, osie, przyciski, suwaki oraz części mechanizmu uruchamiającego. Przed wymianą warto więc ustalić, czy problem znajduje się wewnątrz bębna, czy jedynie pomiędzy przyciskiem obudowy a blokadą zwijacza.
Objawy i możliwe przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić |
| Kabel nie zwija się wcale | Zaklinowany przewód, wypięta lub pęknięta sprężyna, uszkodzony bęben | Ostrożnie rozwiń przewód bez używania nadmiernej siły i oceń, czy bęben stawia równomierny opór |
| Kabel zwija się tylko częściowo lub bardzo wolno | Skręcony przewód, zabrudzone prowadzenie, osłabione napięcie sprężyny, tarcie bębna o obudowę | Sprawdź, czy kabel nie tworzy pętli i czy przy zdjętej obudowie nic nie ociera o szpulę |
| Przewód sam chowa się podczas odkurzania | Blokada nie zatrzymuje bębna, przycisk stale naciska mechanizm albo zużył się element hamujący | Sprawdź najpierw swobodny powrót przycisku i suwaka; jeśli działają prawidłowo, podejrzenie przechodzi na blokadę zwijacza |
| Kabel trudno wyciągnąć | Przewód nawinął się nierówno, zakleszczył na bębnie lub mechanizm ociera | Nie szarp za wtyczkę. Spróbuj cofnąć przewód o krótki odcinek i ponownie wysuwać go pod małym kątem |
| Odkurzacz działa tylko przy określonej długości kabla | Nadłamana żyła przewodu, uszkodzone połączenie przy wtyczce lub bębnie, niestabilne styki ślizgowe | Wykonaj oględziny i pomiar ciągłości obu torów zwijacza podczas powolnego poruszania przewodem |
| Odkurzacz nie włącza się | Gniazdko, wtyczka, przewód i zwijacz, ale również włącznik, termik, regulator, moduł albo silnik | Najpierw wyklucz zasilanie z gniazdka i widoczne uszkodzenia przewodu; sam brak pracy nie potwierdza awarii zwijacza |
| Odkurzacz wyłącza się po dłuższym czasie i wraca do pracy po ostygnięciu | Przegrzanie przez pełny worek, niedrożny filtr, wąż lub ssawkę | Taki przebieg bardziej wskazuje na zabezpieczenie termiczne niż na przerwę w zwijaczu |
Jeżeli wtyczka lub izolacja przewodu jest stopiona, przecięta, spłaszczona albo przetarta do żył, odkurzacza nie należy dalej używać. Takiego uszkodzenia nie usuwa samo poprawienie nawinięcia kabla.
Co sprawdzić przed demontażem odkurzacza?
- Gniazdko zasilające – podłącz do niego inne sprawne urządzenie. Pozwala to wykluczyć brak zasilania, ale nie ocenia stanu instalacji pod większym obciążeniem.
- Wtyczkę i przewód – obejrzyj szczególnie odgiętkę przy wtyczce, odcinek wychodzący z obudowy oraz miejsca zgnieceń. Nadłamana żyła może nie pozostawić śladu na izolacji.
- Zachowanie bębna – przy odkurzaczu odłączonym od gniazdka powoli wysuń i schowaj przewód. Wyraźny opór w jednym miejscu przemawia za zakleszczeniem, a brak napięcia sprężyny za jej wypięciem lub uszkodzeniem.
- Przycisk zwijania – sprawdź, czy wraca do położenia spoczynkowego. Zapadnięty przycisk lub pęknięty suwak może stale zwalniać blokadę, mimo że sam zwijacz jest jeszcze sprawny.
- Warunki wyłączania – jeśli odkurzacz gaśnie natychmiast po poruszeniu przewodem, podejrzenie dotyczy toru zasilania. Jeżeli wyłącza się dopiero po nagrzaniu, sprawdź również filtry do odkurzacza Electrolux, worek i drożność układu powietrznego.
Jak sprawdzić zwijacz miernikiem?
Pomiar wykonuje się wyłącznie po wyjęciu wtyczki z gniazdka i odłączeniu przewodów wyjściowych zwijacza od reszty odkurzacza. Dzięki temu miernik bada sam przewód, połączenia i styki zwijacza, a nie równoległe obwody silnika lub elektroniki.
Ustaw multimetr na pomiar ciągłości albo niskiej rezystancji. Jeden przewód pomiarowy przyłóż do pierwszego styku wtyczki, a drugi do odpowiadającego mu wyjścia zwijacza. Powtórz badanie dla drugiego toru. W sprawnym połączeniu wynik powinien być niski i stabilny, z uwzględnieniem rezystancji przewodów miernika oraz styków. Brak ciągłości oznacza przerwę, ale nie wskazuje jeszcze, czy znajduje się ona w kablu, połączeniu z bębnem czy zespole styków.
Podczas pomiaru powoli wysuwaj przewód, obracaj bęben i lekko poruszaj odcinkiem przy wtyczce oraz wejściu kabla do szpuli. Skaczący wynik lub chwilowa utrata ciągłości wskazuje na połączenie zależne od położenia. Test należy przeprowadzić dla obu żył osobno.
Sprawdź również, czy między dwoma torami zasilania nie występuje zwarcie. Zwykły multimetr nie potwierdza jednak pełnego stanu izolacji pod napięciem sieciowym. Jeżeli przewód iskrzył, wyzwolił zabezpieczenie instalacji, ma uszkodzoną izolację albo ślady przegrzania, właściwym rozwiązaniem jest wymiana odpowiedniego przewodu lub kompletnego zwijacza oraz kontrola bezpieczeństwa elektrycznego.
Opisane pomiary i prace przy obwodzie zasilania wymagają wiedzy elektrycznej, właściwych narzędzi i umiejętności bezpiecznego rozpoznania połączeń. Diagnostyka pod napięciem nie jest potrzebna do opisanej kontroli i powinna być wykonywana wyłącznie przez wykwalifikowanego technika.
Naprawić mechanizm czy wymienić cały zwijacz?
Wymiana pojedynczego elementu ma sens, gdy uszkodzenie jest dostępne i jednoznaczne, na przykład pękł zewnętrzny przycisk, suwak albo sprężyna przycisku, a sam bęben nawija przewód i zachowuje ciągłość elektryczną. Przed zakupem sprawdź, czy ruch przycisku rzeczywiście dociera do dźwigni zwalniającej blokadę.
Kompletny zwijacz jest uzasadniony, gdy:
- pękła lub wyskoczyła sprężyna napędowa zamknięta w kasecie;
- bęben, oś albo blokada są mechanicznie uszkodzone;
- przewód ma przerwę, a w danym wykonaniu nie występuje jako właściwa oddzielna część;
- styki są nadpalone, zdeformowane lub niestabilne;
- wcześniejsza naprawa przewodu zmieniła jego ułożenie, długość albo odciążenie mechaniczne.
Rozbieranie kasety ze sprężyną wymaga szczególnej ostrożności. Rozprężająca się taśma może spowodować uraz, a nieprawidłowe napięcie wstępne sprawi, że kabel nie zwinie się do końca albo sprężyna zostanie przeciążona. Przy braku doświadczenia bezpieczniej wymienić kompletny zespół zamiast otwierać część sprężynową.
Jak uzyskać dostęp i wymienić zwijacz?
W klasycznych odkurzaczach workowych i bezworkowych Electrolux zwijacz znajduje się zwykle w tylnej lub bocznej części korpusu, pod górną obudową. Dokładna kolejność rozbierania różni się między seriami UltraSilencer, UltraOne, Clario, Oxygen, SuperCyclone i innymi wykonaniami.
Przed rozpoczęciem wyjmij wtyczkę z gniazdka, schowaj lub wyjmij worek albo pojemnik i usuń elementy, które mogłyby wypaść. W zależności od konstrukcji dostęp może wymagać zdjęcia pokrywy filtra, klap, przycisków, pokrętła, listew ozdobnych lub kół. Nie podważaj obudowy siłą: niewidoczna śruba może znajdować się pod filtrem, zaślepką albo elementem wciskanym.
Po odsłonięciu zwijacza:
- Zrób zdjęcie przebiegu przewodów i położenia mechanizmu przycisku.
- Odłącz złącza, chwytając za ich obudowy, a nie za przewody.
- Sprawdź sposób osadzenia zespołu w prowadnicach, osi lub elastycznych uchwytach.
- Wyjmij zwijacz bez otwierania kasety sprężyny, jeśli wymieniasz cały komplet.
- Porównaj nową część ze starą: mocowania, wyjście kabla, złącza, długość przewodów wewnętrznych i współpracę z przyciskiem.
- Ułóż przewody tak, aby nie dotykały bębna, sprężyny, koła ani krawędzi obudowy.
- Przed zamknięciem obudowy, nadal bez podłączania do sieci, sprawdź ręcznie wysuwanie, blokowanie i kontrolowane zwijanie przewodu.
Po złożeniu korpusu przewód powinien przesuwać się bez ocierania. Pierwszą próbę wykonaj z częściowo rozwiniętym kablem i przytrzymuj wtyczkę podczas zwijania. Jeżeli pojawia się zapach przegrzania, iskrzenie, nietypowy opór lub wyłączanie zabezpieczenia, natychmiast odłącz urządzenie.
Błędy, których należy unikać
- Nie puszczaj swobodnie wtyczki podczas zwijania – może uderzyć w obudowę, użytkownika lub meble.
- Nie wyciągaj przewodu za wtyczkę i nie przekraczaj oznaczenia końca bezpiecznego zakresu.
- Nie smaruj przypadkowym preparatem styków elektrycznych ani powierzchni, która ma pełnić funkcję hamulca.
- Nie skracaj przewodu bez potwierdzenia, że konstrukcja pozwala zachować prawidłowe odciążenie i zakres pracy zwijacza.
- Nie mostkuj styków ani zabezpieczeń, aby sprawdzić odkurzacz „na próbę”.
- Nie zakładaj, że przewód o podobnej długości i wtyczce będzie pasował do innego bębna.
- Nie zamykaj obudowy, dopóki przewody nie są zabezpieczone przed przycięciem i kontaktem z ruchomymi częściami.
Jeżeli diagnoza wskaże, że uszkodzony jest tylko kabel, porównaj również kable do odkurzacza Electrolux. Gdy zasilanie przez zwijacz jest prawidłowe, a urządzenie nie reaguje, kolejnymi elementami do kontroli są włącznik do odkurzacza Electrolux oraz układ sterowania. Nie należy jednak kupować tych części bez potwierdzenia usterki.
Jak dobrać zwijacz kabla do odkurzacza Electrolux?
Podstawą doboru jest pełny numer PNC/Prod.No. z tabliczki znamionowej, zwykle umieszczonej na spodzie korpusu odkurzacza. W katalogach Electrolux PNC ma 11 cyfr i identyfikuje konkretny wariant urządzenia. Sama nazwa serii lub skrócony model może obejmować odkurzacze z innym bębnem, mocowaniem, przewodem albo układem złączy.
Przy porównywaniu części sprawdź:
- numer części odczytany ze starego zwijacza;
- zgodność katalogową z pełnym PNC odkurzacza;
- czy oferowany jest kompletny bęben z kablem i wtyczką, czy tylko element mechanizmu;
- typ i rozmieszczenie mocowań;
- rodzaj złączy oraz długość przewodów wewnętrznych;
- długość i wykonanie kabla zasilającego;
- położenie wyjścia przewodu oraz współpracę z przyciskiem i prowadnicą obudowy.
Nie dobieraj zwijacza wyłącznie na podstawie zdjęcia, koloru obudowy ani zgodnego kształtu wtyczki. Przed zamówieniem odczytaj cały PNC wraz ze wszystkimi cyframi, porównaj numer starej części i w razie wątpliwości prześlij czytelne zdjęcie tabliczki znamionowej.
FAQ – zwijacze kabli do odkurzaczy Electrolux
Dlaczego kabel odkurzacza nie zwija się do końca?
Przewód może być skręcony lub nierówno ułożony na bębnie, a mechanizm może mieć zabrudzone prowadzenie albo osłabioną sprężynę. Rozwiń kabel bez szarpania, wyprostuj go i zwijaj, kontrolując wtyczkę. Jeśli zawsze zatrzymuje się w tym samym miejscu, potrzebne są oględziny bębna i prowadnicy.
Czy uszkodzony zwijacz może powodować wyłączanie odkurzacza?
Tak. Przerwana żyła przewodu, poluzowane połączenie albo zużyte styki ślizgowe mogą rozłączać zasilanie przy obracaniu bębna. Jeżeli odkurzacz gaśnie po poruszeniu kablem, należy sprawdzić ciągłość obu torów zwijacza. Wyłączanie po rozgrzaniu może natomiast wynikać z niedrożności i zadziałania zabezpieczenia termicznego.
Dlaczego przewód sam się zwija bez naciskania przycisku?
Sprężyna napędowa nadal nawija kabel, ale blokada nie zatrzymuje bębna. Przyczyną może być zablokowany przycisk, uszkodzony suwak, dźwignia albo element hamujący wewnątrz zwijacza. Najpierw sprawdź, czy zewnętrzny przycisk swobodnie odbija.
Czy można wymienić sam przewód w zwijaczu?
W niektórych wykonaniach jest to technicznie możliwe, lecz wymaga prawidłowego podłączenia, odciążenia mechanicznego, ułożenia kabla i oceny styków. Jeśli przewód nie występuje jako część przeznaczona do danego zespołu lub uszkodzony jest również bęben, bezpieczniejsza jest wymiana kompletnego zwijacza.
Czy zwijacz można sprawdzić bez podłączania odkurzacza do prądu?
Tak. Działanie mechaniczne sprawdza się przy odłączonej wtyczce, a tor zasilania miernikiem ciągłości po wypięciu zwijacza z instalacji odkurzacza. Pomiar podczas poruszania przewodem pomaga wykryć przerwę zależną od jego położenia.
Gdzie znaleźć numer PNC odkurzacza Electrolux?
Tabliczka znamionowa znajduje się zazwyczaj na spodzie korpusu. Odczytaj pełny, 11-cyfrowy numer opisany jako PNC lub Prod.No. i nie pomijaj końcowych cyfr, ponieważ mogą rozróżniać wersje z innym zwijaczem.
