Szybkozłącza do kuchenek i piekarników
Szybkozłącza do kuchenek i piekarników obejmują między innymi konektory, listwy zaciskowe, bloki przyłączeniowe i gniazda czujników. Nadtopiona obudowa, luźny styk lub przerwa w obwodzie mogą powodować brak grzania, zaniki zasilania albo zapach spalenizny. Część dobieraj według pełnych danych urządzenia, rodzaju styków, mocowania i parametrów obwodu.
Jaką funkcję pełnią szybkozłącza w kuchence i piekarniku?

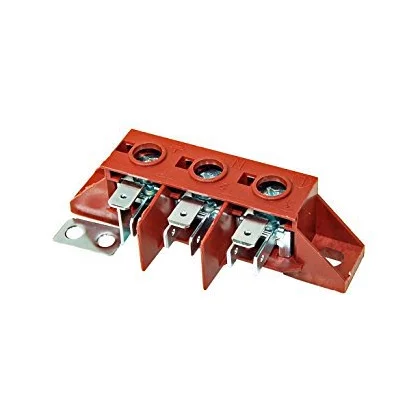

W tej kategorii znajdują się elementy instalacji elektrycznej, które łączą przewody z grzałkami, przełącznikami, termostatami, czujnikami, modułami lub zasilaniem urządzenia. Mogą mieć postać pojedynczego konektora, wielopolowej obudowy, listwy zaciskowej, bloku przyłączeniowego albo gniazda termosondy.
Nie należy utożsamiać ich z szybkozłączami gazowymi. Elementów przeznaczonych do obwodów elektrycznych nie wolno stosować w instalacji gazowej ani zastępować nimi armatury dobranej i zamontowanej przez uprawnionego instalatora.
Objawy uszkodzonego złącza
Sposób działania usterki zależy od miejsca połączenia. Ten sam objaw może jednak powodować również grzałka, przewód, przełącznik, termostat lub moduł sterujący, dlatego oględziny złącza są częścią diagnostyki, a nie dowodem przesądzającym o zakupie.
| Objaw | Co może być przyczyną | Co sprawdzić po odłączeniu zasilania | Jak interpretować wynik |
| Piekarnik nie uruchamia się lub okresowo gaśnie | Luźna albo nadpalona listwa zasilająca, uszkodzony przewód, brak zasilania, bezpiecznik termiczny lub moduł | Przewód zasilający, zaciski wejściowe, ślady łuku elektrycznego, stopioną obudowę i stan izolacji | Uszkodzenia skupione przy jednym zacisku wskazują na problem połączenia, ale nie wykluczają awarii zasilania lub elementu zabezpieczającego |
| Nie działa tylko jedna grzałka albo funkcja | Rozłączony konektor, przepalona grzałka, uszkodzony selektor, przekaźnik lub przewód | Połączenia na obu końcach przewodu oraz ciągłość grzałki i przewodu badanych oddzielnie | Sprawna grzałka i przerwany przewód zawężają podejrzenie do wiązki lub złącza; sam dobry konektor nie potwierdza działania sterowania |
| Czuć spaleniznę, widać osmalenie lub nadtopiony plastik | Zbyt luźny styk, wadliwe zaciśnięcie przewodu, korozja, przeciążenie albo nagrzewanie od sąsiedniego elementu | Stan obu współpracujących styków, przewodu i obudowy oraz prawidłowość prowadzenia wiązki | Nadpalonego złącza nie należy ponownie zaciskać i pozostawiać w urządzeniu; trzeba ustalić również przyczynę przegrzania |
| Wyłącznik różnicowoprądowy lub nadprądowy odłącza obwód | Uszkodzona izolacja, przebicie grzałki, zwarcie przewodów, wilgoć, zwęglona listwa albo inny podzespół | Miejsce uszkodzenia, przewody przy ostrych krawędziach i elementy grzejne | Zwykły pomiar ciągłości może wykryć zwarcie, lecz nie zastępuje pomiaru rezystancji izolacji odpowiednim miernikiem |
| Termosonda nie jest wykrywana | Uszkodzone gniazdo, zabrudzony lub odkształcony styk, przerwany przewód, niesprawna sonda albo układ pomiarowy | Gniazdo i wtyk sondy, zatrzaski, piny oraz ciągłość przewodów według schematu urządzenia | Prawidłowe przejście przewodów nie potwierdza kalibracji sondy ani sprawności elektroniki odczytującej temperaturę |
Jeżeli występuje dym, trzaski, widoczne iskrzenie lub stopiona izolacja, urządzenia nie należy ponownie uruchamiać przed naprawą. Dalsza praca może powiększyć uszkodzenie przewodu, styku i sąsiednich podzespołów.
Jak sprawdzić szybkozłącze i przewody?
Oględziny bez zasilania
Przed otwarciem obudowy odłącz urządzenie od wszystkich źródeł energii, zabezpiecz obwód przed przypadkowym włączeniem i sprawdź brak napięcia właściwym przyrządem. Odczekaj również do ostygnięcia elementów grzejnych. W kuchence gazowo-elektrycznej wysunięcie urządzenia może wymagać ingerencji w przyłącze gazowe.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, wymaganych uprawnień, doświadczenia i właściwych narzędzi. Odłączanie instalacji gazowej, pomiary pod napięciem i sprawdzanie rezystancji izolacji nie są przeznaczone do wykonania przez osobę bez przygotowania.
Po uzyskaniu dostępu sprawdź:
- czy obudowa złącza nie jest stopiona, pęknięta lub przebarwiona;
- czy na styku nie ma osmalenia, nalotu, wżerów lub śladów łuku elektrycznego;
- czy wsuwka obejmuje konektor z wyraźnym oporem i nie zsuwa się samoczynnie;
- czy pin jest całkowicie osadzony i zablokowany w obudowie;
- czy przewód nie wysuwa się z zacisku i nie ma luźnych, przeciętych lub zawiniętych żył;
- czy izolacja nie jest krucha, przypalona albo przecięta przez krawędź obudowy;
- czy wiązka nie dotyka grzałki, komory pieczenia ani ruchomych części wentylatora;
- czy odciążenie przewodu przejmuje siłę ciągnięcia, zamiast przenosić ją na zaciski.
Nadtopienie jednego elementu często obejmuje także współpracujący pin lub konektor. W takim przypadku wymiana wyłącznie plastikowej obudowy może pozostawić styk o podwyższonej rezystancji.
Pomiar ciągłości
Ciągłość przewodu ze złączem bada się przy całkowicie odłączonym zasilaniu. Aby wynik nie przechodził przez inne obwody urządzenia, należy odłączyć co najmniej jeden koniec badanego odcinka. Multimetr ustaw na pomiar małej rezystancji, zewrzyj wcześniej sondy i zapamiętaj rezystancję samych przewodów pomiarowych.
Zmierz od jednego końca przewodu do drugiego. Sprawny krótki odcinek powinien dawać stabilny wynik zbliżony do rezystancji sond. Brak wskazania oznacza przerwę, a wynik zmieniający się podczas bardzo delikatnego poruszania przewodem może wskazywać na pękniętą żyłę lub niewłaściwe zaciśnięcie końcówki.
Taki test ma ograniczenia. Multimetr wykorzystuje mały prąd, dlatego połączenie może przejść próbę ciągłości, a mimo to przegrzewać się pod obciążeniem. Pomiar spadku napięcia i kontrolę temperatury podczas pracy wykonuje się pod napięciem, więc powinien je przeprowadzać wykwalifikowany technik według schematu i procedury właściwej dla urządzenia.
Dlaczego zwykły omomierz nie wystarcza przy wybijaniu różnicówki?
Pomiar pomiędzy przewodem roboczym a obudową może ujawnić bezpośrednie zwarcie, lecz nie pozwala wiarygodnie ocenić każdego uszkodzenia izolacji. Upływ może pojawiać się dopiero po rozgrzaniu grzałki, zawilgoceniu albo przy napięciu znacznie wyższym od napięcia pomiarowego multimetru. Do oceny izolacji służy odpowiedni miernik rezystancji izolacji, a badanie przeprowadza osoba znająca dopuszczalne warunki testu dla elektroniki i podzespołów konkretnego modelu.
Dostęp do złączy i demontaż
Droga dostępu zależy od konstrukcji urządzenia i miejsca połączenia:
- główny blok zasilający kuchenki wolnostojącej bywa umieszczony za dolną osłoną z tyłu;
- złącza grzałek i wentylatora są zwykle dostępne po zdjęciu tylnej osłony, ale dolna grzałka może mieć wyprowadzenia w innym miejscu;
- listwy przy przełączniku funkcji lub termostacie znajdują się za panelem sterowania;
- blok przyłączeniowy piekarnika do zabudowy może wymagać wysunięcia urządzenia i zdjęcia osłony tylnej albo górnej;
- gniazdo termosondy może być mocowane w ścianie komory, lecz przewody i mocowanie są dostępne od strony zewnętrznej obudowy.
Przed odpięciem wielu przewodów wykonaj czytelne zdjęcia, oznacz położenie każdego z nich i porównaj układ ze schematem konkretnego modelu. Nie opieraj montażu wyłącznie na kolorach przewodów. Chwyć za metalową końcówkę lub obudowę wtyku, zwolnij zatrzask i wysuń złącze prosto — ciągnięcie za przewód może uszkodzić zacisk lub wyrwać żyłę.
Jeżeli wysunięcie kuchenki gazowo-elektrycznej wymaga rozłączenia przewodu gazowego, czynność i późniejszą próbę szczelności musi wykonać osoba z wymaganymi kwalifikacjami. Szczelności nie sprawdza się płomieniem.
Na czym polega prawidłowa wymiana?
- Ustal przyczynę przegrzania. Oceń docisk styku, zacisk przewodu, obciążenie obwodu, stan współpracującego elementu i prowadzenie wiązki.
- Porównaj podłączenie. Zapisz rozmieszczenie przewodów, pozycję pinów, mostków i elementów mocujących.
- Usuń uszkodzone części. Stopiony blok, osłabiony konektor i przegrzany fragment przewodu nie powinny wracać do urządzenia. Ściemniona, utleniona lub krucha miedź wymaga wymiany przewodu albo naprawy wiązki zgodnej z dokumentacją.
- Zastosuj właściwy zacisk. Terminal musi być przeznaczony do danego przekroju i rodzaju przewodu, obciążenia, temperatury oraz współpracującego styku. Do jego zaciśnięcia potrzebne jest narzędzie zapewniające geometrię przewidzianą przez producenta końcówki.
- Sprawdź mechaniczne osadzenie. Żyły przewodu muszą znaleźć się w strefie zacisku elektrycznego, a izolacja w części odciążającej. Pin powinien zostać całkowicie wsunięty i zablokowany w obudowie.
- Zamontuj złącze bez naprężeń. Poprowadź przewód z dala od źródeł ciepła, ostrych krawędzi i ruchomych elementów. Załóż wszystkie osłony i odciążenia.
- Dokręć zaciski zgodnie z dokumentacją modelu. Wymagany moment zależy od konstrukcji bloku, śruby i przewodu. Nie należy przenosić wartości z instrukcji innej kuchenki.
- Sprawdź rezultat. Po złożeniu technik kontroluje ciągłość przewodu ochronnego, izolację, działanie naprawionego obwodu oraz brak przegrzewania połączenia.
Nie należy mostkować zabezpieczeń termicznych, omijać złączy prowizorycznym przewodem ani montować przypadkowych kostek instalacyjnych bez potwierdzonej odporności na temperaturę i obciążenie. Lutowanie przewodu do zużytej wsuwki również nie przywraca jej prawidłowego docisku do konektora.
Jeżeli uszkodzona jest większa część wiązki, odpowiednie elementy można znaleźć w kategorii przewodów do kuchenek i piekarników. Gdy diagnostyka wskaże selektor zamiast połączenia, sprawdź przełączniki i łączniki do kuchni.
Jak dobrać właściwe szybkozłącze?
Podobny wygląd nie potwierdza zgodności. Dwa złącza mogą mieć tę samą liczbę pinów, ale różnić się ich rozmieszczeniem, szerokością styków, dopuszczalnym obciążeniem, materiałem obudowy albo sposobem blokowania.
Przy porównywaniu części uwzględnij:
- numer części producenta lub potwierdzone oznaczenie zamienne;
- liczbę i układ pól oraz obecność mostków;
- rodzaj styków: wsuwka, pin, oczko, zacisk śrubowy lub gniazdo sondy;
- wymiary terminali, raster oraz kształt prowadnic uniemożliwiających odwrotne włożenie;
- przekrój, materiał i klasę temperaturową przewodu;
- obciążalność prądową i napięciową właściwą dla danego obwodu;
- mocowanie do obudowy, położenie zatrzasków i odciążenie wiązki;
- odporność obudowy na temperaturę panującą w miejscu montażu;
- zgodność ze schematem i konkretną wersją urządzenia.
Najpierw odczytaj pełne dane z tabliczki znamionowej. Dla Electrolux i AEG potrzebny jest pełny PNC/Prod.No., dla Bosch i Siemens pełny E-Nr wraz z końcówką /xx, a dla Whirlpool, Bauknecht, Indesit i Hotpoint numer serwisowy, często 12-cyfrowy i zaczynający się od 85. W urządzeniach Amica przygotuj model, kod wyrobu oraz 14-cyfrowy numer fabryczny.
Oprócz danych urządzenia warto przesłać zdjęcie starej części z obu stron, jej oznaczenia, widok przewodów przed demontażem i podstawowe wymiary. Nie zamawiaj złącza wyłącznie dlatego, że pasuje do niego wtyczka — niewłaściwy materiał styku lub obudowy może nie wytrzymać obciążenia i temperatury.
FAQ – szybkozłącza do kuchenek i piekarników
Czy luźny konektor może powodować brak grzania?
Tak. Przerwa lub niestabilny styk może odciąć zasilanie konkretnej grzałki. Podobny objaw daje jednak przepalona grzałka, uszkodzony przełącznik, termostat, przekaźnik albo przewód, dlatego należy sprawdzić cały odcinek obwodu.
Czy nadpalone złącze wystarczy oczyścić i zacisnąć?
Nie jest to właściwa naprawa, jeżeli styk utracił sprężystość, ma wżery, stopioną obudowę lub ślady przegrzania. Zwykle trzeba wymienić uszkodzone elementy po obu stronach połączenia oraz sprawdzić przewód aż do miejsca, w którym miedź i izolacja pozostają nieuszkodzone.
Dlaczego złącze przegrzewa się, mimo że urządzenie działa?
Prąd może nadal płynąć przez zbyt małą powierzchnię styku. Podwyższona rezystancja powoduje miejscowe wydzielanie ciepła, które osłabia docisk i przyspiesza degradację połączenia. Przyczyną może być luźna wsuwka, niedokładny zacisk, korozja, nieprawidłowy terminal lub przeciążenie.
Czy ciągłość zmierzona multimetrem potwierdza sprawność złącza?
Nie w pełni. Potwierdza, że przy małym prądzie istnieje droga przewodzenia. Nie pokazuje, czy połączenie zachowuje niski opór pod obciążeniem ani czy nie przerywa po nagrzaniu. Wynik trzeba zestawić z oględzinami, stabilnością mechaniczną i — w warunkach serwisowych — kontrolą podczas pracy.
Czy można zastosować uniwersalny konektor o tym samym rozmiarze?
Tylko wtedy, gdy potwierdzono zgodność rodzaju styku, materiału, przekroju przewodu, obciążalności, temperatury pracy, izolacji i sposobu mocowania. Sama szerokość wsuwki nie wystarcza do bezpiecznego doboru.
Jakie dane przygotować przed zakupem?
Przygotuj pełne oznaczenia z tabliczki znamionowej, numer starej części, zdjęcia złącza i jego podłączenia oraz informacje o liczbie pól, terminalach, wymiarach i mocowaniu. Pozwala to odróżnić warianty stosowane pod tą samą nazwą handlową urządzenia.
