Wyświetlacze VORWERK
Wyświetlacze VORWERK odpowiadają za prezentowanie ustawień i obsługę dotykową urządzenia. Brak obrazu, migotanie lub problemy z dotykiem nie zawsze oznaczają uszkodzenie samego ekranu — przyczyną może być także zasilanie, moduł sterujący albo połączenie. Przed zakupem porównaj pełny model, wersję urządzenia i numer części.
Kiedy wyświetlacz VORWERK może wymagać wymiany?
W robotach kuchennych Thermomix wyświetlacz nie jest jedynie elementem informacyjnym. Umożliwia wybieranie czasu, temperatury i prędkości, obsługę menu oraz odczytywanie komunikatów urządzenia. W wersjach z ekranem dotykowym moduł może obejmować matrycę obrazu i warstwę wykrywającą dotyk, natomiast współpracująca elektronika sterująca może być osobną częścią.
Podejrzenie uszkodzenia wyświetlacza jest uzasadnione przede wszystkim wtedy, gdy występuje:
- pęknięcie szkła, trwała plama, linie albo fragment obrazu niewidoczny niezależnie od wyświetlanego menu;
- prawidłowy, stabilny obraz, ale określony obszar ekranu stale nie reaguje na dotyk;
- samoczynne wybieranie funkcji mimo suchej i czystej powierzchni ekranu;
- nieprawidłowa kolorystyka lub zniekształcenie obrazu, które pozostaje po ponownym uruchomieniu;
- brak podświetlenia przy zachowanej, bardzo słabo widocznej treści.
Czarny ekran, migotanie podczas uruchamiania albo losowe gaśnięcie całego urządzenia nie potwierdzają natomiast awarii matrycy. Takie objawy mogą być związane z zasilaniem, płytą sterującą, przewodami lub złączami.
Objaw nie zawsze wskazuje na ten sam podzespół
| Objaw | Co może go powodować | Co sprawdzić przed zakupem ekranu | Interpretacja |
| Dotyk reaguje z opóźnieniem | mokre lub tłuste palce, wilgotna powierzchnia, folia ochronna, problem warstwy dotykowej | osuszyć dłonie i ekran, usunąć pozostawioną folię, wyłączyć i ponownie włączyć urządzenie | Poprawa reakcji przemawia przeciwko trwałemu uszkodzeniu wyświetlacza. |
| Obraz jest stabilny, ale część ekranu nie reaguje | uszkodzenie digitizera, naprężenie lub pęknięcie panelu, problem połączenia | sprawdzić działanie w kilku obszarach menu bez silnego naciskania | Stała martwa strefa zwiększa prawdopodobieństwo uszkodzenia panelu dotykowego, ale przed wymianą należy skontrolować jego połączenie. |
| Ekran pulsuje przy starcie, urządzenie uruchamia się po kilku próbach lub gaśnie | niestabilne zasilanie, usterka płyty zasilającej, złącze, moduł sterujący albo wyświetlacz | obserwować, czy gaśnie tylko obraz, czy całe urządzenie; diagnostyka serwisowa powinna objąć napięcie zasilające pod obciążeniem | Jeżeli zanika zasilanie elektroniki, wymiana samego ekranu może nie usunąć usterki. |
| Brak obrazu, ale urządzenie wydaje dźwięki lub reaguje na pokrętło | matryca, podświetlenie, przewód wyświetlacza lub elektronika panelu | sprawdzić, czy pod bocznym oświetleniem widać treść oraz czy objaw zmienia się przy uruchamianiu | Słabo widoczna treść może wskazywać na podświetlenie; całkowity brak treści nadal wymaga sprawdzenia sygnału i zasilania. |
| Ekran nie działa po zalaniu lub mocnym zawilgoceniu | ciecz w panelu, korozja złączy, zwarcie na płycie lub w zasilaczu | odłączyć urządzenie i nie uruchamiać go ponownie przed oceną wnętrza | Samo wysuszenie powierzchni nie potwierdza, że elektronika jest bezpieczna i sprawna. |
Jak sprawdzić ekran dotykowy bez rozbierania urządzenia?
Najpierw wykonaj czynności, które nie wymagają dostępu do elektroniki:
- Obejrzyj ekran przy wyłączonym urządzeniu. Szukaj pęknięć, śladów cieczy pod szkłem, odbarwień i miejsc odklejenia warstw.
- Wyczyść go miękką, lekko wilgotną ściereczką. Nie rozpylaj preparatu bezpośrednio na panel i nie używaj środków ściernych ani ostrych narzędzi. Ilość wody powinna być na tyle mała, aby wilgoć nie dostała się do korpusu.
- Osusz ekran i dłonie. Mokre lub tłuste palce mogą powodować opóźnioną reakcję dotyku, co samo w sobie nie dowodzi uszkodzenia panelu.
- Sprawdź folię ochronną. W TM5 producent zaleca jej usunięcie, ponieważ pozostawiona lub uszkodzona folia może utrudniać obsługę.
- Uruchom urządzenie ponownie. Jednorazowe zawieszenie interfejsu nie jest wystarczającą podstawą do zakupu części.
- Porównaj reakcję różnych obszarów. Jeżeli zawsze nie działa ten sam fragment ekranu, podejrzenie warstwy dotykowej jest silniejsze niż przy sporadycznym opóźnieniu całego interfejsu.
Nie naciskaj mocniej w celu „przełamania” martwego obszaru. Nadmierny nacisk może powiększyć pęknięcie albo uszkodzić panel i jego mocowanie.
Diagnostyka zasilania i połączeń
W Thermomixie TM5 wyświetlacz współpracuje z osobną elektroniką panelu i płytą zasilającą. Przypadek pulsowania ekranu, trudnego rozruchu i losowego wyłączania został skutecznie usunięty przez naprawę obwodu zasilającego, a nie wymianę matrycy. Jest to ważne rozróżnienie diagnostyczne, ale pojedyncza naprawa nie oznacza, że każdy migoczący ekran ma tę samą przyczynę.
Po otwarciu urządzenia kontrola powinna obejmować:
- ślady zalania, korozji, przegrzania i pęknięcia na płytach;
- stan przewodów oraz prawidłowe osadzenie złączy między zasilaczem, płytą sterującą i ekranem;
- uszkodzenia lub załamania taśm połączeniowych;
- stabilność napięcia przeznaczonego dla elektroniki wyświetlacza zarówno bez obciążenia, jak i podczas rozruchu.
Pomiar napięcia wyłącznie bez obciążenia może nie ujawnić usterki pojawiającej się przy włączaniu podświetlenia lub pozostałej elektroniki. Punkty pomiarowe i dopuszczalne odchylenia trzeba jednak ustalać według dokumentacji właściwego wariantu urządzenia — nie należy przyjmować przypadkowego pinoutu znalezionego dla innej płyty.
Pomiary na pracującym urządzeniu oraz naprawa płyty zasilającej wymagają kwalifikacji, doświadczenia i odpowiednich narzędzi. Wewnątrz występuje napięcie sieciowe, a kondensatory mogą pozostawać naładowane po odłączeniu przewodu. Czynności te nie są przeznaczone dla osoby bez przygotowania.
Dostęp do wyświetlacza w Thermomixie TM5
W TM5 panel znajduje się w przedniej części korpusu. Uzyskanie dostępu wymaga wyjęcia naczynia i odłączanych akcesoriów, demontażu elementów obudowy oraz ostrożnego rozdzielenia części korpusu. Po otwarciu nadal pozostają podłączone przewody, dlatego obudowy nie wolno gwałtownie rozsuwać.
Sam panel LCD z warstwą dotykową jest mocowany zatrzaskami, natomiast współpracująca płyta i złącze taśmy mają własne mocowania. Złącza nie są identyczne: część z nich wysuwa się bez blokady, a inne wymagają zwolnienia zatrzasku. Ciągnięcie za przewody albo podważanie nieustalonej blokady może uszkodzić taśmę lub gniazdo na płycie.
Przed odpięciem połączeń warto wykonać wyraźne zdjęcia ich ułożenia. Podczas montażu trzeba sprawdzić, czy:
- taśmy są wsunięte równo i nie zostały zagięte;
- przewody nie przebiegają przez krawędzie obudowy ani miejsca dociskane śrubami;
- wszystkie zatrzaski panelu weszły na swoje miejsce bez wyginania szkła;
- pokrętło i elementy obudowy poruszają się swobodnie;
- wewnątrz nie pozostały narzędzia, luźne mocowania ani ślady wilgoci.
Opublikowana rozbiórka TM5 pokazuje konstrukcję urządzenia, ale nie zastępuje instrukcji serwisowej konkretnej wersji. Jeżeli urządzenie było zalane, przed próbą uruchomienia potrzebna jest również ocena płyt i izolacji, a nie tylko wymiana widocznie uszkodzonego ekranu.
Wyświetlacz, płyta wyświetlacza czy kompletny moduł?
Przy zakupie należy ustalić, co rzeczywiście obejmuje część. Pod podobnymi nazwami mogą występować:
- sam panel LCD z warstwą dotykową;
- ekran bez płyty sterującej;
- płyta wyświetlacza bez matrycy;
- kompletny zespół ekranu i elektroniki;
- maskownica lub przednia część obudowy bez elementów elektronicznych.

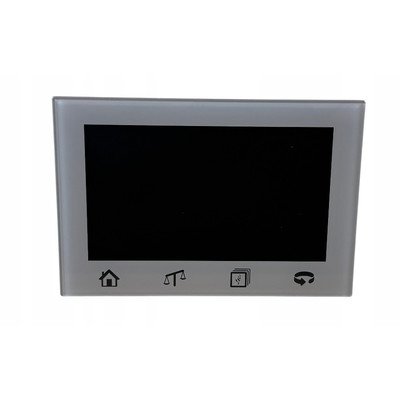

Katalog części rozróżnia dla TM5 wyświetlacz oznaczony numerem 31476 od osobnej płyty wyświetlacza. Nie należy więc zakładać, że zakup ekranu obejmuje elektronikę sterującą albo że płyta jest dostarczana razem z panelem. Jeżeli uszkodzona jest jedynie przednia osłona, sprawdź również maskownice VORWERK. Gdy diagnostyka wskazuje na płytę sterującą lub zasilającą, właściwą grupą może być elektronika VORWERK.
Jak dobrać właściwy wyświetlacz VORWERK?
Nie dobieraj wyświetlacza wyłącznie na podstawie zdjęcia frontu. Ekrany różnych generacji Thermomixa różnią się wymiarami, mocowaniem, złączami i współpracującą elektroniką. Przykładowo wyświetlacz o oznaczeniu 31476 jest katalogowany dla TM5, natomiast TM6 wykorzystuje inną część — nie są to warianty zamienne tylko dlatego, że oba urządzenia mają ekran dotykowy.
Przed zamówieniem przygotuj:
- pełny model i typ urządzenia, np. dokładne oznaczenie wariantu TM5;
- numer seryjny z tabliczki znamionowej;
- numer części odczytany ze starego wyświetlacza, jeśli demontaż został wykonany bezpiecznie;
- zdjęcie etykiety urządzenia i oznaczeń na module;
- informację, czy potrzebny jest sam panel, płyta wyświetlacza, kompletny moduł czy maskownica.
Oznaczenie handlowe „Thermomix TM5” może nie wystarczyć do rozstrzygnięcia wszystkich różnic wykonania. Przed zakupem porównaj numer katalogowy, zakres dostawy, złącza i mocowania albo prześlij zdjęcia tabliczki znamionowej oraz starej części do weryfikacji.
Jak ograniczyć ryzyko ponownego uszkodzenia?
Ekran czyść po wyłączeniu urządzenia miękką, lekko wilgotną ściereczką. Nie rozpylaj płynu bezpośrednio na panel, nie stosuj materiałów ściernych i nie zalewaj szczeliny między ekranem a obudową. Dotykanie mokrymi lub tłustymi palcami może pogarszać reakcję panelu, a czyszczenie podczas gotowania grozi przypadkową zmianą ustawień.
Jeżeli płyn dostanie się do podstawy urządzenia, odłącz zasilanie i nie próbuj sprawdzać, czy sprzęt „jeszcze działa”. Ponowne włączenie mokrej elektroniki może zwiększyć zakres uszkodzeń.
FAQ – wyświetlacze VORWERK
Czy czarny ekran oznacza konieczność wymiany wyświetlacza?
Nie. Czarny ekran może wynikać z uszkodzenia matrycy lub podświetlenia, ale także z braku zasilania, awarii płyty sterującej, problemu z przewodem albo złączem. Najpierw trzeba ustalić, czy urządzenie uruchamia pozostałe funkcje i czy napięcie zasilające panel jest stabilne.
Dlaczego ekran TM5 miga podczas uruchamiania?
Migotanie może oznaczać niestabilne zasilanie elektroniki. Jeżeli towarzyszą mu trudny rozruch, resety lub gaśnięcie całego urządzenia, diagnostykę należy rozpocząć od obwodu zasilającego i połączeń, a nie od automatycznej wymiany ekranu.
Co zrobić, gdy ekran działa, ale nie reaguje na dotyk?
Usuń folię ochronną, oczyść i osusz ekran oraz dłonie, a następnie ponownie uruchom urządzenie. Jeżeli zawsze nie reaguje ten sam obszar albo panel sam wybiera funkcje, trzeba sprawdzić warstwę dotykową i jej połączenie z elektroniką.
Czy wyświetlacz 31476 pasuje do TM6?
Nie należy tak zakładać. Oznaczenie 31476 jest przypisane do wyświetlacza TM5, natomiast TM6 ma inny ekran. Części dobiera się według pełnego modelu, wersji urządzenia i numeru katalogowego, a nie według podobnego wyglądu.
Czy płyta wyświetlacza jest częścią ekranu?
Nie w każdym zestawie. Dla TM5 katalogowane są osobno panel wyświetlacza i płyta wyświetlacza. Przed zakupem sprawdź zdjęcia, opis zakresu dostawy oraz numery części, aby nie zamówić samej matrycy zamiast kompletnego modułu.
Czy można samodzielnie wymienić wyświetlacz Thermomixa TM5?
Mechanicznie część jest wymienna, ale dostęp wymaga rozebrania korpusu i odłączenia delikatnych taśm oraz złączy. Osoba bez doświadczenia może uszkodzić obudowę, gniazda lub elektronikę. Naprawę płyty i pomiary pod napięciem powinien wykonywać wykwalifikowany technik.
