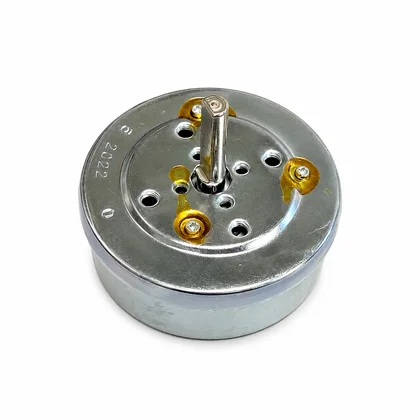

Minutnik 60 min z długą osią 23 mm do piekarnika Electrolux / Zanussi / AEG

Opis i zastosowanie

Minutnik mechaniczny 60 min do piekarnika lub kuchenki Electrolux, Zanussi i AEG odmierza ustawiony czas pieczenia i informuje o jego upływie dzwonkiem. Montuje się go za pokrętłem na panelu sterowania. Wersja ma długą oś o długości 23 mm, na którą zakłada się pokrętło.

Kod części w opisie: 316052.

Objawy uszkodzenia

Uszkodzony minutnik może powodować:

• brak odmierzania czasu po przekręceniu pokrętła,
• zatrzymywanie się mechanizmu przed końcem odliczania,
• brak dzwonka po upływie ustawionego czasu,
• obracanie się pokrętła bez wyczuwalnego oporu,
• zacinanie osi albo brak powrotu mechanizmu do pozycji końcowej.

Sam brak dzwonka nie potwierdza uszkodzenia całego minutnika. Przyczyną może być także źle osadzone pokrętło, uszkodzony zaczep pokrętła, zabrudzenie mechanizmu lub problem z innym elementem sterowania piekarnika.

Możliwe przyczyny

Przed zakupem części sprawdź kolejno:

1. Pokrętło i oś — jeżeli pokrętło pękło, ślizga się na osi albo nie dochodzi do właściwego położenia, wymiana minutnika może nie rozwiązać problemu.
2. Ruch osi — zdemontowane pokrętło powinno pozwolić ocenić, czy oś obraca się płynnie i z wyczuwalnym oporem. Luźna, zablokowana lub przekrzywiona oś wskazuje na uszkodzenie mechanizmu albo jego mocowania.
3. Mocowanie panelu — poluzowany minutnik może ustawiać się pod kątem, przez co pokrętło nie zazębia się prawidłowo.
4. Przewody i złącza — przy części elektrycznej sprawdź, czy wtyczki są osadzone, przewody nie są nadpalone, a izolacja nie jest uszkodzona. Luźne połączenie może powodować objawy przypominające awarię minutnika.
5. Pozostałe sterowanie piekarnika — jeżeli piekarnik nie reaguje także na wybór funkcji lub temperatury, usterka może dotyczyć przełącznika funkcji, termostatu, wiązki albo elektroniki, a nie samego minutnika.

Diagnostyka krok po kroku

1. Porównaj objaw z ustawieniem minutnika. Ustaw pokrętło na krótki czas i obserwuj, czy mechanizm równomiernie wraca w kierunku pozycji końcowej. Jeżeli pozostaje w miejscu lub przeskakuje, mechanizm jest niesprawny albo pokrętło nie zazębia się z osią.
2. Sprawdź pokrętło po zdjęciu z osi. Jeżeli pokrętło ma pęknięty otwór, jest wyrobione lub obraca się niezależnie od osi, wymień pokrętło albo usuń problem z jego mocowaniem. Nie kupuj minutnika wyłącznie z powodu luźnego pokrętła.
3. Oceń oś i mocowanie. Oś o długości 23 mm musi wystawać przez panel na tyle, aby stare pokrętło było osadzone stabilnie. Krzywa oś, pęknięta obudowa lub zerwane mocowanie oznaczają konieczność wymiany minutnika albo jego właściwego zamocowania.
4. Sprawdź połączenia przy odłączonym urządzeniu. Wtyczki powinny być osadzone, a styki i przewody wolne od nadpaleń, korozji oraz śladów przegrzania. Nieprawidłowe połączenie napraw lub wymień zgodnie ze schematem właściwym dla konkretnego modelu.
5. Podejmij decyzję. Wymiana minutnika ma sens, gdy pokrętło i panel są sprawne, połączenia są prawidłowe, a mechanizm nie odmierza czasu, zacina się lub nie uruchamia dzwonka. Jeżeli wszystkie funkcje sterowania piekarnika są niesprawne, najpierw trzeba znaleźć przyczynę w zasilaniu wewnętrznym urządzenia, wiązce, przełączniku albo elektronice.

Przed pracą odłącz urządzenie od zasilania; czynności przy instalacjach gazowych, obwodach pod napięciem i układach wysokiego napięcia wykonuje technik z odpowiednimi uprawnieniami.

Kiedy wymienić

Wymień minutnik, gdy jego mechanizm ma wyczuwalny luz, blokuje się, nie odmierza ustawionego czasu lub nie kończy pracy w prawidłowym położeniu. Wymiana nie pomoże, jeśli uszkodzone jest samo pokrętło, panel sterowania, mocowanie albo inny element układu sterowania. Nie dobieraj części tylko po marce urządzenia.

Jak wymienić

1. Odłącz piekarnik od zasilania i poczekaj, aż ostygnie.
2. Zdejmij pokrętło z osi, podważając je równomiernie bez wyginania panelu.
3. Zdemontuj osłonę lub panel zapewniający dostęp do tylnej części minutnika.
4. Zrób zdjęcie ułożenia przewodów i oznacz ich położenie przed odłączeniem. Nie ciągnij za przewody; chwytaj za korpus wtyczki.
5. Odkręć mocowanie albo zwolnij zaczepy minutnika, zależnie od konstrukcji piekarnika.
6. Przełóż przewody na nową część w tej samej kolejności i stabilnie zamocuj minutnik za panelem.
7. Załóż pokrętło na oś. Powinno być osadzone prosto, bez ocierania o panel i bez nadmiernego luzu.
8. Zamontuj osłonę, sprawdź ułożenie wiązki i upewnij się, że żaden przewód nie jest przyciśnięty.
9. Po ponownym podłączeniu sprawdź płynność obrotu pokrętła, odmierzanie czasu oraz dzwonek po zakończeniu odliczania. Jeżeli minutnik działa, ale piekarnik nadal nie pracuje prawidłowo, szukaj usterki w innym podzespole.

Dane techniczne

• Typ części: mechaniczny minutnik piekarnika
• Zakres odmierzania: 60 minut
• Długość osi: 23 mm
• Zastosowanie: piekarniki i kuchenki Electrolux, Zanussi oraz AEG
• Numer części: 316052
• Położenie: za pokrętłem na panelu sterowania

Dobór części

Przed zamówieniem porównaj zdemontowany element z oferowanym minutnikiem: zakres 60 minut, długość osi 23 mm, kształt osi, rozstaw i sposób mocowania, liczbę oraz układ styków, a także kształt obudowy. Do dokładnego dopasowania przygotuj pełny model urządzenia i numer PNC / Prod.No. z tabliczki znamionowej. W piekarnikach Electrolux, AEG i Zanussi sam skrócony model może nie identyfikować konkretnego wariantu.

Kod części należy porównać z oznaczeniem na starym minutniku oraz z numerem urządzenia. Nie zakładaj zgodności tylko dlatego, że część ma zakres 60 minut lub pasuje do pokrętła o podobnym wyglądzie.

FAQ

Czy długość osi 23 mm wystarczy do potwierdzenia zgodności?

Nie. Trzeba sprawdzić także zakres 60 minut, kształt osi, mocowanie, liczbę styków i pełny numer PNC / Prod.No. urządzenia.

Czy brak dzwonka zawsze oznacza uszkodzony minutnik?

Nie. Przyczyną może być pokrętło, mechanizm zablokowany przez uszkodzenie obudowy, luźna wtyczka albo inny element sterowania. Najpierw sprawdź ruch osi, mocowanie i połączenia.

Czy można przełożyć stare pokrętło?

Tak, jeżeli nie jest pęknięte, pasuje do kształtu osi i po założeniu nie ma nadmiernego luzu. Sama długość osi nie potwierdza dopasowania pokrętła.

Czy po wymianie trzeba programować minutnik?

Mechaniczny minutnik tego typu nie wymaga programowania. Po montażu trzeba sprawdzić jego ruch, odmierzanie czasu i działanie dzwonka.
