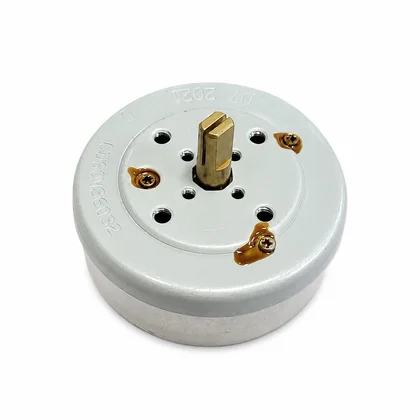

Minutnik 60 min z krótką osią 15 mm do piekarnika Electrolux / Zanussi / AEG

Opis i zastosowanie

Minutnik mechaniczny 60 min z krótką osią 15 mm do piekarników i kuchenek Electrolux, Zanussi oraz AEG. Odpowiada za odliczanie ustawionego czasu i sygnalizowanie jego upływu. W zależności od konstrukcji urządzenia minutnik może pełnić funkcję przypomnienia albo współpracować z mechanizmem sterującym zakończeniem pracy piekarnika. Krótka oś służy do zamocowania pokrętła na panelu sterowania.

Numer części: 316051.

Objawy uszkodzenia

Minutnik warto podejrzewać, gdy:

• pokrętło obraca się bez wyczuwalnego oporu;
• nie można ustawić czasu albo skala nie reaguje na obrót pokrętła;
• odliczanie zatrzymuje się przed końcem;
• minutnik nie wydaje sygnału po upływie ustawionego czasu;
• mechanizm zacina się, przeskakuje albo nie wraca prawidłowo do pozycji końcowej;
• pokrętło spada z osi, ponieważ oś jest uszkodzona, wygięta albo ma inny kształt niż pokrętło.

Sam brak sygnału nie przesądza jeszcze o uszkodzeniu minutnika. Przyczyną może być także źle dobrane pokrętło, uszkodzone mocowanie, zabrudzenie mechanizmu albo usterka elementu współpracującego z minutnikiem.

Możliwe przyczyny

Przed zakupem części sprawdź kolejno:

1. Pokrętło i oś. Zdejmij pokrętło i zobacz, czy jego gniazdo nie jest wyrobione lub pęknięte. Porównaj kształt osi oraz długość części wystającej z panelu. Luźne pokrętło nie oznacza automatycznie uszkodzenia minutnika.
2. Mocowanie. Sprawdź, czy minutnik nie przesunął się za panelem i czy jego uchwyt, nakrętka lub zaczepy nie są poluzowane. Przekrzywione mocowanie może utrudniać obrót osi.
3. Mechanizm. Obracaj pokrętło zgodnie z instrukcją właściwą dla urządzenia. Jeżeli oś obraca się skokowo, blokuje się lub nie pozwala ustawić czasu, uszkodzenie mechanizmu jest bardziej prawdopodobne.
4. Funkcję piekarnika. Jeżeli piekarnik nie grzeje, wyłącza się albo nie kończy pracy po ustawieniu czasu, przyczyną może być także termostat, przełącznik funkcji, blokada, wiązka lub inny element sterowania. W takim przypadku wymiana samego minutnika może nie usunąć usterki.

Nie kupuj minutnika tylko dlatego, że piekarnik nie działa albo nie grzeje. Najpierw ustal, czy problem dotyczy odliczania czasu, sygnału końcowego, pokrętła, mocowania czy innego podzespołu.

Diagnostyka krok po kroku

1. Odłącz urządzenie od zasilania i zdejmij pokrętło. Obejrzyj oś minutnika oraz gniazdo pokrętła. Pęknięte lub wyrobione pokrętło wymaga wymiany pokrętła, a nie całego minutnika.
2. Porównaj ruch osi. Sprawdź, czy oś obraca się płynnie w całym zakresie i czy po ustawieniu czasu mechanizm odlicza czas. Brak oporu, zacinanie lub zatrzymanie wskazuje na uszkodzenie mechanizmu albo jego mocowania.
3. Sprawdź rezultat odliczania. Jeżeli minutnik odmierza czas, ale nie wydaje sygnału, przyczyną może być mechanizm alarmu albo element odpowiedzialny za dźwięk. Jeżeli odliczanie w ogóle nie startuje, bardziej prawdopodobna jest usterka samego minutnika.
4. Oceń wpływ minutnika na pracę piekarnika. Jeżeli po ustawieniu minutnika piekarnik zachowuje się nietypowo, nie ograniczaj diagnozy do tej części. Sprawdź zgodnie z dokumentacją modelu pozostałe elementy odpowiedzialne za wybór funkcji i zakończenie pracy. Gdy bezpieczne oględziny nie rozstrzygają przyczyny, dalszą diagnostykę powinien wykonać technik.
5. Porównaj część przed zakupem. Zestaw stary minutnik z nowym pod względem zakresu 60 minut, długości osi 15 mm, kształtu osi, położenia mocowania oraz układu elementów. Różnica w jednym z tych punktów może uniemożliwić montaż.

Kiedy wymienić

Wymiana ma uzasadnienie, gdy mechanizm nie odmierza czasu, zacina się, ma uszkodzoną oś lub nie działa sygnał końcowy, a pokrętło i mocowanie są sprawne. Wymień również minutnik, gdy jego obudowa jest pęknięta albo element został odkształcony wskutek przegrzania.

Wymiana nie pomoże, gdy przyczyną jest wyłącznie pęknięte pokrętło, luźne mocowanie, uszkodzony panel, problem z innym elementem sterowania albo niezgodność części z konkretnym wariantem urządzenia.

Jak wymienić

Przed pracą odłącz urządzenie od zasilania; czynności przy instalacjach gazowych, obwodach pod napięciem i układach wysokiego napięcia wykonuje technik z odpowiednimi uprawnieniami.

Po odłączeniu urządzenia:

1. Zdejmij pokrętło z osi minutnika.
2. Uzyskaj dostęp do tylnej strony panelu sterowania zgodnie z konstrukcją piekarnika. Zdemontuj tylko te osłony, które są konieczne do wyjęcia części.
3. Zapamiętaj położenie elementu, jego uchwytu oraz przewodów. Nie ciągnij za przewody i nie wyginaj ich przy wyjmowaniu panelu.
4. Odłącz przewody lub wtyczkę od starego minutnika, odkręć nakrętkę albo zwolnij zaczepy mocujące i wyjmij element z panelu.
5. Zamontuj nowy minutnik w tej samej pozycji. Oś powinna wystawać przez panel na właściwą długość, a element nie może obracać się w uchwycie.
6. Podłącz przewody w takim samym układzie jak w starej części. Jeżeli oznaczenia lub sposób podłączenia nie są jednoznaczne, montaż powinien wykonać technik.
7. Załóż panel i pokrętło, nie dociskając go na siłę. Sprawdź, czy pokrętło nie ociera o panel i czy można ustawić cały zakres pracy.
8. Po zakończeniu sprawdź płynność obrotu, odliczanie czasu, sygnał końcowy oraz działanie funkcji piekarnika. Zwróć uwagę na luźne mocowanie i nietypowe odgłosy.

Dane techniczne

• Typ części: minutnik mechaniczny do piekarnika lub kuchenki.
• Zakres pracy: 60 minut.
• Długość osi: 15 mm.
• Zastosowanie: urządzenia Electrolux, Zanussi i AEG, po potwierdzeniu zgodności z pełnym oznaczeniem urządzenia.
• Numer części: 316051.
• Producent urządzenia: Electrolux / AEG.

Dobór części

Przed zamówieniem porównaj numer części, zakres minutnika, długość i kształt osi, sposób mocowania, położenie elementu oraz liczbę i układ przewodów. W przypadku urządzeń Electrolux, AEG i Zanussi sprawdź pełny numer PNC / Prod.No. z tabliczki znamionowej, a nie tylko skrócony model. Porównanie samej marki lub wyglądu pokrętła nie potwierdza zgodności.

Jeżeli stary minutnik ma inne mocowanie, inną długość osi, inny zakres czasu lub odmienny układ przyłączy, nie stosuj tej części bez potwierdzenia zgodności dla konkretnego urządzenia.

FAQ

Czy minutnik 60-minutowy pasuje do każdego piekarnika Electrolux, AEG lub Zanussi?
Nie. O zgodności decydują między innymi pełny PNC / Prod.No., konstrukcja panelu, długość i kształt osi oraz sposób mocowania. Sama marka nie wystarcza do doboru.

Czy luźne pokrętło oznacza uszkodzony minutnik?
Nie zawsze. Przyczyną może być pęknięte lub wyrobione gniazdo pokrętła. Najpierw zdejmij pokrętło i obejrzyj je oraz oś minutnika.

Czy brak sygnału po czasie zawsze oznacza awarię minutnika?
Nie. Sprawdź, czy mechanizm odlicza czas i czy pokrętło działa w pełnym zakresie. Jeżeli odliczanie działa, usterka może dotyczyć samego mechanizmu alarmu albo elementu współpracującego.

Czy po wymianie trzeba programować minutnik?
Mechaniczny minutnik nie wymaga programowania. Po montażu trzeba jednak sprawdzić prawidłowe mocowanie, obrót osi, odliczanie czasu i zakończenie pracy zgodnie z konstrukcją urządzenia.
