Wyłączniki pralek Mastercook
Wyłączniki pralek Mastercook obejmują elementy sieciowe, zespoły przycisków i części obsługujące funkcje panelu. Brak reakcji, konieczność mocnego wciskania lub zapadnięty klawisz nie zawsze oznaczają uszkodzenie samego przełącznika. Przed zakupem sprawdź jego styki, mocowanie i połączenia, a wariant części dobierz według pełnych danych pralki oraz oznaczeń starego elementu.
Jaki wyłącznik może znajdować się w pralce Mastercook?
Pod wspólną nazwą wyłącznika występują elementy o różnej budowie i funkcji:
- wyłącznik sieciowy załączający zasilanie urządzenia;

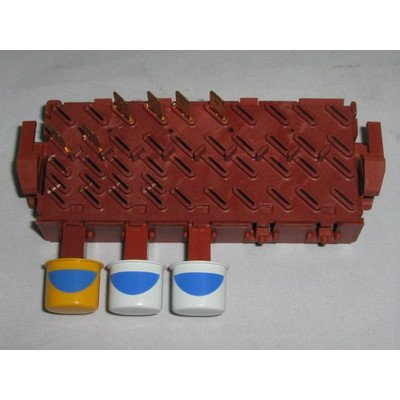

- zespół kilku przełączników obsługujących dodatkowe funkcje, np. zmianę prędkości wirowania lub wybór opcji prania;

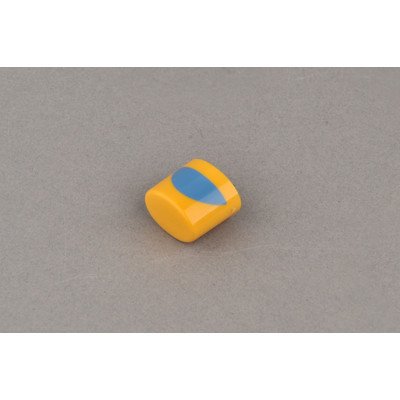

- przycisk i jego mocowanie, czyli mechaniczne elementy przenoszące nacisk z panelu na właściwy przełącznik;
- mikroprzełącznik na płytce panelu, który wymaga naprawy połączeń lutowanych albo wymiany odpowiedniego zespołu elektronicznego.
To rozróżnienie jest ważne przy diagnozie. Zapadnięty klawisz może oznaczać pęknięcie samego przycisku lub uchwytu, mimo że elektryczna część wyłącznika nadal działa. Z kolei prawidłowy skok przycisku nie potwierdza, że jego styki przewodzą prąd.
Objawy usterki i inne możliwe przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić w pierwszej kolejności |
| Po naciśnięciu wyłącznika nie świeci żadna kontrolka | Brak zasilania gniazda, przewód sieciowy, filtr przeciwzakłóceniowy, wyłącznik, wiązka albo zasilacz modułu | Gniazdo, wtyczkę i przewód, ślady przegrzania oraz ciągłość toru wyłącznika |
| Kontrolki świecą, ale program nie rusza | Przycisk Start, niedomknięte drzwi, blokada drzwi, przewody lub moduł | Reakcję kontrolek, domknięcie drzwi i stan blokady; nie zakładaj od razu awarii wyłącznika sieciowego |
| Przycisk działa dopiero po kilku próbach | Zużyte albo zabrudzone styki, pęknięty element naciskowy, luźne mocowanie, mikrowyłącznik lub lut | Skok mechanizmu, stabilność mocowania i zmianę stanu elektrycznego podczas każdego naciśnięcia |
| Klawisz wpada do panelu lub się zacina | Pęknięty przycisk, prowadnica, wspornik albo zaczepy, niewłaściwe ustawienie wyłącznika | Oględziny mechanizmu od wewnętrznej strony panelu |
| Pralka gaśnie podczas pracy | Luźny styk, nadpalone złącze, uszkodzenie wyłącznika, przewodu lub zasilania modułu | Czy poruszenie przycisku zmienia objaw, stan konektorów i wiązki; nie wymieniaj części bez potwierdzenia |
| Czuć spaleniznę albo widać stopiony plastik | Przegrzany styk lub konektor, zwarcie albo przeciążenie toru zasilania | Natychmiast odłącz pralkę i sprawdź nie tylko wyłącznik, lecz także końcówki przewodów oraz gniazdo złącza |
Jeżeli panel działa, a problem pojawia się dopiero po naciśnięciu Start, główny wyłącznik prawdopodobnie doprowadza zasilanie. W takiej sytuacji istotne stają się blokada drzwi pralki Mastercook, mechanizm zamka, przycisk Start i obwód sterowania. Sam brak rozpoczęcia prania nie jest podstawą do zakupu wyłącznika.
Jak sprawdzić wyłącznik miernikiem?
Pomiar ciągłości lub rezystancji wykonuje się przy pralce odłączonej od sieci. Przed rozpoczęciem oznacz przewody i zrób zdjęcie złączy. Nie mierz rezystancji w obwodzie znajdującym się pod napięciem.
Samodzielny wyłącznik elektromechaniczny
- Odłącz co najmniej złącza badanego wyłącznika, aby pozostałe obwody pralki nie wpływały na wynik.
- Ustal pary styków na podstawie oznaczeń elementu, schematu lub przebiegu ścieżek. Nie zgaduj pinoutu według kolorów przewodów.
- Ustaw multimetr na test ciągłości albo niski zakres rezystancji.
- Zmierz każdą właściwą parę w pozycji wyłączonej i włączonej.
- W torze załączonym wynik powinien być niski, stabilny i zbliżony do rezystancji przewodów pomiarowych. W torze rozłączonym miernik powinien wskazywać przerwę.
W wyłączniku wielopolowym trzeba sprawdzić wszystkie niezależne pary styków. Jeden sprawny tor nie potwierdza sprawności całego elementu. Wynik zmieniający się podczas delikatnego poruszania przyciskiem wskazuje na zużycie mechanizmu, styków lub końcówek przyłączeniowych.
Test bez obciążenia ma ograniczenia. Nadpalone styki mogą wykazywać ciągłość przy małym prądzie miernika, a tracić połączenie podczas pracy pralki. Dlatego wynik należy zestawić z oględzinami konektorów, śladami temperatury i powtarzalnością przełączania.
Przycisk lub mikrowyłącznik na płytce
Wciśnięcie sprawnego mikroprzełącznika powinno wyraźnie zmienić stan pomiaru. Pomiar wykonywany bezpośrednio na zamontowanej płytce może jednak obejmować rezystory i inne równoległe połączenia. Nietypowy wynik nie przesądza wtedy o uszkodzeniu przycisku. W razie wątpliwości element bada się po elektrycznym odizolowaniu od obwodu lub porównuje z identycznym, prawidłowo działającym przyciskiem na tej samej płytce.
Naprawa polegająca na wylutowaniu mikroprzełącznika wymaga umiejętności lutowania, ochrony płytki przed ładunkami elektrostatycznymi i prawidłowego dobrania wysokości elementu. Zbyt niski lub przesunięty przełącznik nie zostanie naciśnięty przez klawisz panelu, nawet jeśli elektrycznie jest sprawny.
Pomiary napięcia sieciowego wewnątrz pracującej pralki są przeznaczone dla wykwalifikowanego serwisanta. Wymagają właściwych przyrządów, procedury pomiarowej i zabezpieczenia stanowiska. Nie są przeznaczone dla osoby bez przygotowania.
Jak dostać się do wyłącznika?
Wyłączniki zwykle znajdują się za panelem obsługi, ale droga demontażu zależy od konstrukcji pralki:
- w pralkach ładowanych od przodu dostęp często wymaga zdjęcia górnego blatu, a następnie poluzowania panelu sterowania;
- w konstrukcjach ładowanych od góry wyłącznik może być zamocowany od wewnętrznej strony górnej maskownicy lub konsoli;
- niektóre przyciski tworzą osobną listwę, a inne naciskają mikroprzełączniki wlutowane w płytkę.
Przed demontażem wyjmij wtyczkę z gniazda, zabezpiecz ją przed przypadkowym podłączeniem i postępuj zgodnie z budową konkretnego modelu. Nie podważaj panelu dużą siłą: oprócz śrub mogą utrzymywać go zaczepy, które łatwo złamać.
Po odsłonięciu części:
- sfotografuj rozmieszczenie przewodów i położenie wyłącznika;
- sprawdź, czy uszkodzony jest przełącznik, zewnętrzny klawisz czy uchwyt mocujący;
- odłącz konektory, chwytając za ich obudowy, a nie za przewody;
- obejrzyj końcówki pod kątem luzu, korozji i przegrzania;
- zwolnij zatrzaski lub mocowanie bez wyginania panelu;
- zamontuj część w tej samej pozycji i upewnij się, że klawisz trafia centralnie w element wykonawczy.
Nadpalonego konektora nie należy ponownie zakładać na nowy wyłącznik. Luźne połączenie może szybko przegrzać także nową część. Naprawa przewodu musi zachować prawidłowy przekrój, solidne zaciskanie i izolację właściwą dla obwodu sieciowego.
Kiedy problem leży poza wyłącznikiem?
Przed zakupem droższego zespołu sprawdź kolejność zasilania. Jeżeli do panelu nie dociera energia z powodu przerwanego przewodu, filtra przeciwzakłóceniowego albo uszkodzonego złącza, wymiana wyłącznika nie pomoże. Gdy wszystkie kontrolki gasną dopiero po rozgrzaniu lub w trakcie cyklu, podejrzenie może dotyczyć również zasilacza modułu pralki Mastercook albo niestabilnego połączenia wiązki.
Jeżeli naciskanie jednego przycisku uruchamia inną funkcję, przyczyną może być przesunięcie listwy przycisków, pęknięty element panelu lub usterka układu klawiatury. Sama wymiana widocznej nakładki pomoże wyłącznie wtedy, gdy nie przenosi ona prawidłowo nacisku.
Dobór wyłącznika do pralki Mastercook
Podobny wygląd nie potwierdza zgodności. Wyłączniki mogą różnić się wewnętrznym układem styków, liczbą torów, sposobem przełączania, obciążalnością, mocowaniem oraz długością elementu naciskanego przez przycisk.
Przed wyborem porównaj:
- pełny model, typ oraz pozostałe numery identyfikacyjne z tabliczki znamionowej pralki;
- numer katalogowy i wszystkie oznaczenia na starym wyłączniku;
- liczbę, położenie i oznaczenia zacisków;
- funkcję elementu: sieciową, chwilową, bistabilną lub należącą do zespołu przycisków;
- kształt obudowy, zaczepy, rozstaw mocowania i pozycję elementu wykonawczego;
- parametry elektryczne podane na części;
- zgodność katalogową z konkretnym wariantem urządzenia.
Wspólne zastosowanie części w urządzeniach Mastercook i Fagor nie powinno być zakładane wyłącznie na podstawie wyglądu albo podobnej nazwy modelu. Najbezpieczniejszy następny krok to wykonanie czytelnego zdjęcia całej tabliczki znamionowej oraz starego wyłącznika z widocznymi oznaczeniami i zaciskami.
FAQ – wyłączniki pralek Mastercook
Czy brak reakcji pralki oznacza uszkodzony wyłącznik?
Nie. Najpierw trzeba wykluczyć brak zasilania gniazda, uszkodzenie przewodu, filtra przeciwzakłóceniowego, wiązki i zasilania modułu. Jeżeli kontrolki się zapalają, główny wyłącznik przynajmniej częściowo realizuje swoją funkcję.
Czy wyłącznik można sprawdzić bez demontażu?
Oględziny i ocenę skoku przycisku można wykonać z zewnątrz, lecz wiarygodny pomiar styków zwykle wymaga dostępu do zacisków oraz odłączenia elementu od reszty obwodu. Pomiar przez inne podzespoły może dać mylący wynik.
Dlaczego przycisk wpada do środka panelu?
Zwykle jest to problem mechaniczny: pęknięta nakładka, prowadnica, uchwyt lub zatrzask wyłącznika. Przed zakupem sprawdź, który element stracił podparcie, ponieważ sam elektryczny przełącznik może być nadal sprawny.
Czy można zamienić przewody miejscami, jeśli wyłącznik wygląda tak samo?
Nie należy tego robić. Identyczna liczba konektorów nie oznacza takiego samego układu połączeń. Przewody trzeba oznaczyć przed demontażem i podłączyć zgodnie ze schematem oraz oznaczeniami zacisków.
Czy wysoka rezystancja po wciśnięciu przycisku oznacza jego uszkodzenie?
W samodzielnym, odłączonym przełączniku wysoki lub niestabilny opór zamkniętych styków wskazuje na problem. Na płytce wynik może pochodzić również od innych elementów obwodu, dlatego potrzebne jest odizolowanie przełącznika albo porównanie z dokumentacją.
Czy mikroprzełącznik można wymienić bez wymiany całego modułu?
Technicznie bywa to możliwe, jeżeli uszkodzony element jest dostępny i nie ma innych uszkodzeń płytki. Wymaga jednak właściwego przełącznika, lutowania bez uszkodzenia ścieżek oraz dokładnego ustawienia względem przycisku panelu.
