Filtry przeciwzakłóceniowe, czujniki temperatury NTC i wyłączniki do pralek Whirlpool mogą odpowiadać za brak zasilania, nieprawidłowe grzanie lub brak reakcji przycisków. Przed zakupem ustal miejsce powstawania usterki i odczytaj z tabliczki pełny model oraz 12-cyfrowy numer serwisowy, często rozpoczynający się od 85.
.jpg.210x210-s.webp)
Jaką funkcję pełnią elementy z tej kategorii?
W tej kategorii znajdują się części należące do różnych obwodów pralki Whirlpool:
- filtr przeciwzakłóceniowy RFI/EMI znajduje się w torze zasilania i ogranicza zakłócenia przewodzone do sieci oraz docierające z instalacji do urządzenia;
- czujnik NTC przekazuje modułowi informację o temperaturze wody — jego rezystancja maleje wraz ze wzrostem temperatury;
- wyłączniki i przełączniki mogą włączać zasilanie, wybierać funkcję albo przekazywać polecenie z panelu użytkownika.
Podobny objaw może być spowodowany przez zupełnie różne części. Brak reakcji pralki nie potwierdza uszkodzenia filtra, a zimne pranie nie oznacza automatycznie, że trzeba wymienić NTC.
Objaw, możliwa przyczyna i kolejność sprawdzania
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak interpretować wynik |
| Pralka jest całkowicie martwa | gniazdo, przewód zasilający, filtr RFI, wyłącznik główny, wiązka, zasilacz modułu | zasilanie gniazda, wtyczkę, przewód i ślady przegrzania przy filtrze oraz wyłączniku | sprawne gniazdo nie przesądza o stanie filtra; trzeba ustalić, w którym miejscu zanika zasilanie |
| Zabezpieczenie instalacji wyłącza się zaraz po włożeniu wtyczki lub uruchomieniu | filtr RFI, przewód, zawilgocona wiązka, moduł, element mający upływ do obudowy | moment wystąpienia usterki, oględziny wejścia zasilania i pomiar izolacji | zadziałanie dopiero podczas grzania silniej kieruje diagnostykę na grzałkę niż na filtr |
| Pralka pierze w zimnej albo zbyt gorącej wodzie | NTC, grzałka, przewody, złącza, przekaźnik grzałki, moduł | rezystancję grzałki, jej izolację oraz charakterystykę NTC | sama ciągłość czujnika nie potwierdza prawidłowej charakterystyki temperaturowej |
| Program zatrzymuje się przy grzaniu | grzałka, NTC, brak właściwego poziomu wody, uszkodzenie sterowania | etap zatrzymania, obwód grzałki, czujnik i wiązkę | prawidłowy NTC nie wyklucza uszkodzenia przekaźnika lub przewodów |
| Przycisk nie reaguje albo działa po kilkukrotnym naciśnięciu | zużyty styk, pęknięty popychacz, zabrudzenie panelu, taśma lub moduł interfejsu | mechanikę przycisku, osadzenie złączy i zmianę stanu styku | sprawny mikroprzełącznik nie pomoże, jeśli popychacz panelu nie naciska go prawidłowo |

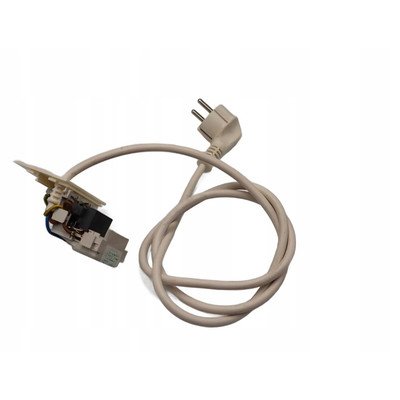

Jak sprawdzić filtr przeciwzakłóceniowy pralki Whirlpool?
Filtr jest zwykle zamontowany blisko miejsca, w którym przewód sieciowy wchodzi do obudowy. W zależności od konstrukcji dostęp uzyskuje się po zdjęciu górnego blatu, tylnej osłony albo panelu bocznego.
Najpierw, przy odłączonej pralce, obejrzyj:
- obudowę filtra pod kątem pęknięć, wybrzuszeń i nadtopień;
- konektory oraz kostki — luźny styk może się nagrzewać i pozostawić ciemny nalot;
- przewód ochronny i mocowanie filtra do obudowy;
- przewody między filtrem, wyłącznikiem i modułem.
Zwęglony konektor nie powinien zostać ponownie nasunięty na nową część. Trzeba usunąć przyczynę grzania styku i prawidłowo naprawić zakończenie przewodu. W przeciwnym razie nowy filtr również może zostać uszkodzony.
Pomiar omomierzem, po odłączeniu przewodów i według schematu zacisków konkretnego filtra, może wykazać przerwę w szeregowym torze zasilania. Nie jest jednak pełnym testem właściwości przeciwzakłóceniowych ani izolacji kondensatorów. Różne filtry mają odmienne układy wyprowadzeń, dlatego nie należy ustalać zacisków wyłącznie na podstawie ich położenia.
Ostateczne rozróżnienie między uszkodzonym filtrem a dalszą częścią obwodu polega na sprawdzeniu napięcia na wejściu i wyjściu filtra. Jest to pomiar przy napięciu sieciowym i powinien być wykonywany wyłącznie przez wykwalifikowanego technika, z przewodami pomiarowymi podłączanymi przy odłączonym zasilaniu. Obecność prawidłowego napięcia na wejściu i jego brak na wyjściu wskazuje na filtr lub jego połączenia. Jeżeli napięcie przechodzi dalej, trzeba skontrolować wyłącznik, wiązkę oraz zasilanie modułu.
Nie wolno uruchamiać pralki z trwale zmostkowanym filtrem. Takie obejście usuwa element zabezpieczający i nie stanowi naprawy.

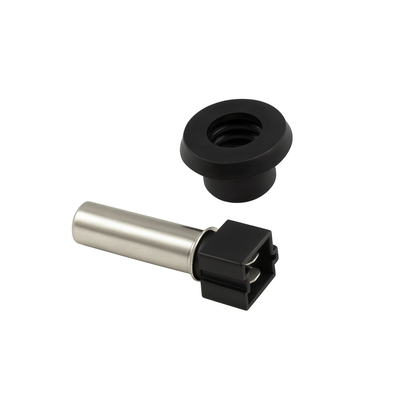

Diagnostyka czujnika temperatury NTC
Czujnik NTC jest często wsunięty w grzałkę lub jej uchwyt, ale występują również inne sposoby montażu. Objawami nieprawidłowego odczytu mogą być zimna woda, przegrzewanie, wydłużenie programu, zatrzymanie cyklu albo błąd obwodu temperatury. Takie zachowanie może jednak powodować również niesprawna grzałka, jej upływność, uszkodzony przekaźnik lub przerwa w przewodach.
Pomiar rezystancji czujnika
- Odłącz pralkę od zasilania i wypnij złącze czujnika, aby elektronika nie wpływała na wskazanie.
- Pozostaw NTC na kilka minut w znanej temperaturze i zmierz rezystancję między jego zaciskami.
- Porównaj wynik z tabelą serwisową przeznaczoną dla dokładnego numeru czujnika lub modelu pralki.
- Ogrzewaj czujnik stopniowo, na przykład zanurzając część pomiarową w ciepłej wodzie przy zachowaniu suchych styków, i obserwuj zmianę rezystancji.
W sprawnym NTC rezystancja powinna maleć płynnie wraz ze wzrostem temperatury. Przerwa w obwodzie, zwarcie albo skokowe zaniki wskazania przemawiają za uszkodzeniem czujnika lub jego zacisków. Jedna stabilna wartość w temperaturze pokojowej nie wystarcza: czujnik może mieć ciągłość, lecz charakterystykę przesuniętą względem wariantu wymaganego przez moduł.
Nie istnieje jedna prawidłowa rezystancja dla wszystkich czujników NTC stosowanych w pralkach Whirlpool. W zależności od rodziny urządzenia przy tej samej temperaturze mogą być wymagane różne wartości. Z tego powodu czujnik dostarczony z podobnie wyglądającą grzałką nie musi współpracować z elektroniką danej pralki.
Jeżeli NTC zmierzony bezpośrednio ma prawidłową charakterystykę, wykonuje się następnie pomiar od strony złącza modułu, korzystając z pinoutu właściwego dla modelu. Różnica między tymi wynikami wskazuje na przewód, złącze lub zaśniedziałe styki. Nie należy przykładać napięcia zewnętrznego do wejścia czujnika.
Gdy problem dotyczy całego obwodu ogrzewania, pomocna będzie również kategoria grzałek i czujników temperatury NTC do pralek Whirlpool.
Jak sprawdzić wyłącznik lub przycisk?
Najpierw ustal rodzaj części. Starszy wyłącznik sieciowy może fizycznie rozłączać tory zasilania. Zwykły przełącznik funkcyjny zmienia połączenia między kilkoma stykami, natomiast przycisk sensorowy lub klawiatura może być częścią płytki interfejsu. Tych elementów nie sprawdza się w identyczny sposób.
W odłączonym, wypiętym przełączniku mechanicznym można sprawdzić omomierzem zmianę stanu między właściwymi zaciskami. Po włączeniu styk przewidziany przez schemat powinien uzyskać ciągłość, a po wyłączeniu ją stracić. Brak powtarzalnej zmiany, chwilowe przerwy podczas poruszania przyciskiem albo wyraźnie niestabilny wynik mogą wskazywać na zużycie styków.
Pomiar trzeba wykonywać zgodnie ze schematem części. Wielostykowy wyłącznik może jednocześnie zwierać jedną parę i rozwierać inną. Przypadkowe mierzenie dwóch pinów może więc dać prawidłową przerwę, mimo że element jest sprawny.
Jeżeli elektryczny styk działa, sprawdź jeszcze:
- czy przycisk obudowy dociska popychacz na pełną głębokość;
- czy zaczepy panelu nie są pęknięte;
- czy taśma i kostki są równo osadzone;
- czy na płytce nie ma śladów zalania, korozji lub przegrzania.
W przypadku matryc przycisków i paneli sensorowych wartości oraz pary pinów są zależne od konstrukcji. Bez dokumentacji konkretnego panelu test ciągłości może prowadzić do błędnej diagnozy. Odpowiednie części mechaniczne można porównać w kategorii włączników, selektorów i wyłączników do pralek Whirlpool. Jeśli sygnał przycisku dociera do elektroniki, lecz nie jest obsługiwany, diagnostyka może prowadzić do modułu sterującego pralki Whirlpool.
Dostęp do części i wymiana
Przed demontażem odłącz wtyczkę, zakręć wodę i odsuń pralkę tak, aby nie naprężać węży. Jeżeli urządzenie było niedawno używane, poczekaj na ostygnięcie wody i grzałki.
- Filtr RFI jest zazwyczaj przy wejściu przewodu zasilającego. Przed odpięciem zrób zdjęcie połączeń, oznacz wejście i wyjście oraz nie zamieniaj przewodu fazowego, neutralnego i ochronnego.
- NTC przy grzałce wymaga dostępu do zespołu grzejnego. W jednych pralkach Whirlpool znajduje się on od tyłu, w innych od strony bocznej, przedniej lub dolnej. Nie demontuj przypadkowej osłony bez sprawdzenia konstrukcji modelu.
- Wyłączniki panelu znajdują się za konsolą sterowania. Przy zdejmowaniu panelu nie ciągnij za taśmy i przewody; zwolnij blokady złączy.
Czujnik wyjmuj osiowo, bez podważania kruchej obudowy i deformowania gniazda. Jeżeli był uszczelniony w grzałce, po montażu trzeba sprawdzić szczelność. Woda spływająca na konektory może uszkodzić zarówno NTC, jak i moduł.
Po wymianie sprawdź, czy wszystkie przewody są zamocowane z dala od bębna, koła pasowego i ostrych krawędzi. Załóż komplet osłon przed uruchomieniem. Pierwszy test wykonaj bez wsadu, obserwując szczelność, nagrzewanie i ewentualny zapach przegrzanej izolacji.
Jak dobrać właściwą część do pralki Whirlpool?
Do identyfikacji urządzenia przygotuj pełny model oraz 12-cyfrowy numer serwisowy, często rozpoczynający się od 85. Numer ten może być opisany jako SERVICE lub 12NC i znajduje się na tabliczce znamionowej. Nie należy nazywać go PNC — to oznaczenie charakterystyczne dla innych grup producentów.
Przy porównywaniu części zwróć uwagę na:
- pełny numer katalogowy i jego zamienniki potwierdzone w katalogu;
- liczbę, układ i funkcję zacisków;
- rodzaj mocowania oraz wymiary obudowy;
- prąd, napięcie i układ połączeń filtra przeciwzakłóceniowego;
- charakterystykę temperaturową NTC, a nie tylko średnicę i kształt;
- wykonanie mechaniczne wyłącznika, długość osi, popychacz i konfigurację styków;
- wersję panelu lub płytki, jeśli przyciski tworzą zespół elektroniczny.
Samo podobieństwo zdjęcia albo pasująca wtyczka nie potwierdzają kompatybilności. Ten sam model handlowy mógł występować w kilku wersjach technicznych. Najbezpieczniejszym następnym krokiem jest przepisanie numeru SERVICE razem ze wszystkimi cyframi i zerami lub przesłanie czytelnego zdjęcia całej tabliczki znamionowej.
FAQ — filtry, czujniki NTC i wyłączniki pralek Whirlpool
Czy uszkodzony filtr przeciwzakłóceniowy może sprawić, że pralka w ogóle się nie włączy?
Tak, jeśli w szeregowym torze filtra wystąpi przerwa albo uszkodzą się jego zaciski. Identyczny objaw może jednak powodować przewód zasilający, wyłącznik, wiązka lub zasilacz modułu, dlatego trzeba ustalić miejsce zaniku zasilania.
Czy filtr RFI jest winny, gdy pralka wyłącza zabezpieczenie instalacji?
Może być, szczególnie gdy zabezpieczenie działa natychmiast po podłączeniu urządzenia. Jeżeli problem pojawia się dopiero podczas podgrzewania lub wirowania, należy sprawdzić również izolację grzałki, silnika i przewodów. Nie wolno wielokrotnie uruchamiać urządzenia z taką usterką.
Jaką rezystancję powinien mieć czujnik NTC Whirlpool?
Nie ma jednej wartości dla całej marki. Rezystancja zależy od numeru czujnika i temperatury pomiaru. Wynik należy porównać z dokumentacją konkretnej rodziny urządzenia, a dodatkowo sprawdzić, czy opór maleje płynnie podczas ogrzewania.
Czy prawidłowa rezystancja NTC oznacza, że czujnik jest sprawny?
Nie zawsze. Pojedynczy pomiar potwierdza tylko zachowanie w jednym punkcie. Czujnik może mieć niewłaściwą charakterystykę, reagować skokowo po nagrzaniu albo być odłączany przez uszkodzoną wiązkę.
Czy można zastąpić wyłącznik częścią o takim samym układzie pinów?
Nie bez potwierdzenia. Znaczenie pinów, liczba przełączanych torów, obciążalność, mocowanie i położenie popychacza mogą być inne. Część należy dobierać według numeru serwisowego pralki i zgodności katalogowej.
Czy można ominąć filtr lub wyłącznik, aby sprawdzić pralkę?
Nie należy wykonywać trwałych mostków ani użytkować urządzenia z pominiętym elementem. Diagnostyka toru zasilania pod napięciem jest przeznaczona dla wykwalifikowanego technika dysponującego właściwymi przyrządami i dokumentacją modelu.
