Elementy elektryczne pralek Beko
Elementy elektryczne do pralek Beko odpowiadają między innymi za uruchomienie programu, blokowanie drzwi, odpompowanie wody i kontrolę temperatury. Brak startu, zimne pranie lub woda pozostająca w bębnie nie wskazują jednak jednoznacznie jednej części. Przed zakupem ustal przyczynę usterki, a zgodność podzespołu potwierdź według modelu i pełnego Product No. z tabliczki znamionowej.
Który element elektryczny pralki Beko może być uszkodzony?
Elementy z tej kategorii pełnią różne funkcje: blokada drzwi przekazuje informację o bezpiecznym zamknięciu, pompa usuwa wodę, elektrozawór steruje jej dopływem, czujniki kontrolują temperaturę i poziom, a wyłączniki oraz zespoły przycisków przekazują polecenia użytkownika. Objaw należy więc powiązać z etapem programu, na którym pralka zatrzymuje się lub zachowuje nieprawidłowo.
| Objaw | Co może być przyczyną | Co sprawdzić przed zakupem |
| Program nie rozpoczyna się, drzwi nie zostają zablokowane | mechanizm klamki, zaczep, blokada drzwi, wtyczka lub wiązka, układ sterowania blokadą | czy zaczep trafia centralnie w otwór, czy złącze nie jest luźne lub nadpalone i czy pralka sygnalizuje zablokowanie |
| Pralka blokuje drzwi, ale nie pobiera wody | zamknięty zawór, zagięty wąż, zabrudzone sitko, elektrozawór, układ kontroli poziomu lub sterowanie | przepływ wody przed pralką, drożność węża i sitka oraz zachowanie poszczególnych sekcji dozownika |
| Woda pozostaje w bębnie | filtr lub wąż odpływowy, ciało obce w pompie, uszkodzona pompa, instalacja odpływowa | filtr, wirnik, wąż i syfon; sam dźwięk pompy nie potwierdza prawidłowego przepływu |
| Bęben nie obraca się albo pralka nie wiruje | problem z odpompowaniem, niewyważony wsad, pasek, silnik, szczotki w silniku szczotkowym, wiązka lub moduł | czy bęben obraca się ręcznie, czy woda została usunięta oraz czy silnik próbuje ruszyć |
| Pranie odbywa się w zimnej wodzie | wybrany program bez grzania, grzałka, NTC, przewody, kontrola poziomu wody lub sterowanie | działanie na programie wymagającym podgrzewania, ciągłość grzałki, izolację względem obudowy i zmianę rezystancji NTC |
| Panel nie reaguje lub działa tylko część przycisków | blokada rodzicielska, przycisk, wyłącznik, taśma połączeniowa, panel lub moduł | instrukcję danego modelu, stan klawiszy i złączy oraz ślady wilgoci albo przegrzania |
Pralka Beko nie startuje – blokada nie zawsze jest jedyną przyczyną
Jeżeli po naciśnięciu Start nie pojawia się potwierdzenie zamknięcia drzwi, najpierw sprawdź stronę mechaniczną. Pęknięta klamka, przesunięty zaczep, opadnięte zawiasy lub źle osadzona blokada mogą uniemożliwić przesunięcie jej mechanizmu, mimo że drzwi wyglądają na domknięte.
Po odłączeniu pralki od sieci można skontrolować wtyczkę blokady i przewody. Nadtopiony pin, cofnięta końcówka w kostce albo przerwany przewód daje taki sam efekt jak uszkodzony elektrozamek. W niektórych konstrukcjach dostęp do blokady uzyskuje się po zdjęciu zewnętrznej opaski fartucha i odchyleniu jego krawędzi, w innych konieczne jest szersze rozebranie frontu. Nie ciągnij za przewody i przed wypięciem zrób zdjęcie złącza.
Pomiar rezystancji odłączonej blokady może wykazać przerwę w elemencie wykonawczym, ale przypisanie pinów i prawidłowa wartość zależą od konkretnego typu zamka. Mechaniczne kliknięcie również nie dowodzi, że styk potwierdzający zamknięcie przekazuje sygnał do modułu. Jeśli nowa, katalogowo zgodna blokada nie rozwiązuje problemu, należy sprawdzić wiązkę oraz obwód sterujący na module zamiast montować kolejne zamki na próbę.
Więcej właściwych wariantów znajduje się w kategorii blokad, rygli i zamków drzwi Beko.
Gdy pralka nie pobiera wody

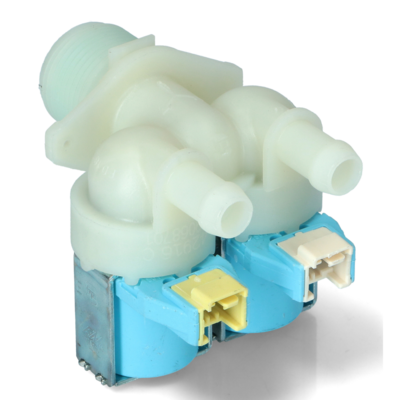

Brak dopływu nie oznacza od razu uszkodzenia elektrozaworu. Zacznij od zaworu instalacji, ciśnienia wody, zagięcia węża oraz sitka umieszczonego przy wejściu do pralki. Jeżeli woda trafia do jednej komory szuflady, lecz nie do innej, podejrzenie może dotyczyć konkretnej cewki zaworu, niedrożnego kanału dozownika lub przewodu prowadzącego wodę.
Cewkę odłączonego elektrozaworu można sprawdzić omomierzem pod kątem przerwy lub zwarcia, lecz poprawna rezystancja nie potwierdza, że zawór otwiera się pod ciśnieniem i nie jest zablokowany osadem. Z kolei brak poboru przy sprawnym zaworze może wynikać z braku sterowania, błędnego sygnału poziomu wody albo niepotwierdzonego zamknięcia drzwi.
Pomiar napięcia na pracującej pralce jest czynnością serwisową. Wymaga kwalifikacji, bezpiecznych sond pomiarowych, znajomości schematu i zabezpieczenia przed kontaktem z napięciem sieciowym. Nie jest przeznaczony dla osoby bez przygotowania.
Pralka nie odpompowuje wody – pompa czy niedrożność?
Najpierw bezpiecznie opróżnij urządzenie i wyczyść filtr. Przed jego odkręceniem przygotuj płaskie naczynie i ręczniki; nie otwieraj filtra, gdy w bębnie znajduje się gorąca woda. Następnie sprawdź, czy w komorze pompy nie ma monet, guzików, włókien lub fragmentów tkanin oraz czy wirnik nie jest zablokowany. Niewielkie skokowe obracanie wirnika może wynikać z konstrukcji silnika, natomiast duży luz, pęknięcie lub tarcie o obudowę wskazują na problem mechaniczny.
Sprawdź także wąż odpływowy, króciec zbiornika i domowy syfon. Pompa może buczeć, lecz nie tłoczyć wody z powodu zablokowanego wirnika. Może również pracować prawidłowo, a woda będzie wracać do bębna przez błędnie poprowadzony odpływ.
Pomiar ciągłości uzwojenia odłączonej pompy wykrywa przerwę, ale nie pokazuje jej wydajności pod obciążeniem ani zużycia wirnika. Jeśli tor odpływowy jest drożny, a pompa nie rusza, trzeba rozróżnić uszkodzenie pompy od braku zasilania z modułu. Do wyszukania odpowiedniego wykonania służy kategoria pomp, silników pomp i filtrów Beko.
Jak sprawdzić obwód grzania i czujnik NTC?
Chłodna szyba nie jest wiarygodnym testem grzania: nowoczesne pralki pobierają mało wody, a część programów pracuje w niskiej temperaturze. Ocenę rozpocznij na programie, który zgodnie z instrukcją wykorzystuje podgrzewanie. Jeżeli pranie pozostaje zimne, cykl znacznie się wydłuża albo pojawia się błąd związany z temperaturą, sprawdzenia wymagają grzałka, NTC, okablowanie, kontrola poziomu wody i sterowanie.
Po odłączeniu przewodów od grzałki zmierz jej rezystancję między zaciskami. Przerwa oznacza uszkodzenie elementu, ale wynik mieszczący się w spodziewanym zakresie nie kończy diagnostyki. Konieczny jest również pomiar rezystancji izolacji między zaciskiem grzałki a jej metalową osłoną lub przewodem ochronnym. Zwykły multimetr może nie ujawnić upływności pojawiającej się dopiero po rozgrzaniu; dokładniejszą ocenę wykonuje się miernikiem rezystancji izolacji, zgodnie z procedurą dla urządzenia.
NTC jest termistorem, którego rezystancja zmienia się wraz z temperaturą. Czujnik należy odłączyć, zmierzyć w ustabilizowanej temperaturze, a następnie łagodnie ogrzać i obserwować płynną zmianę wyniku. Przerwa, zwarcie lub nagłe skoki wskazują na usterkę czujnika albo połączenia. Konkretnej wartości nie należy oceniać według przypadkowej tabeli, ponieważ Beko stosuje różne charakterystyki czujników. Warianty grzałek i NTC są zebrane w kategorii grzałek wody i czujników NTC do pralek Beko.
Silnik, przyciski i moduł sterujący
Brak obrotów bębna należy oceniać dopiero po sprawdzeniu, czy pralka zamknęła drzwi, pobrała wodę i może ją odpompować. W silniku szczotkowym kontroluje się długość, swobodę przesuwania i powierzchnię szczotek oraz stan komutatora. Silnik inwerterowy nie ma szczotek, dlatego zakup kompletu szczotek na podstawie samego objawu byłby błędem. Odpowiednią rodzinę części można sprawdzić w kategorii silników do pralek Beko.
Przy braku reakcji panelu wyklucz blokadę rodzicielską i procedurę anulowania programu opisaną w instrukcji konkretnego modelu. Następnie sprawdza się mechanikę przycisków, wyłącznik główny, taśmy i kostki. Ślady korozji, detergentu, nadpalenia lub pęknięcia lutów mogą wskazywać kierunek dalszej diagnostyki, ale same oględziny nie potwierdzają pełnej sprawności elektroniki.

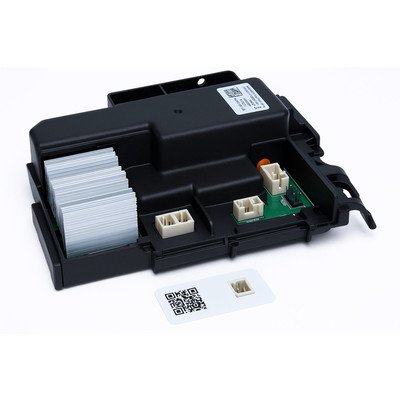

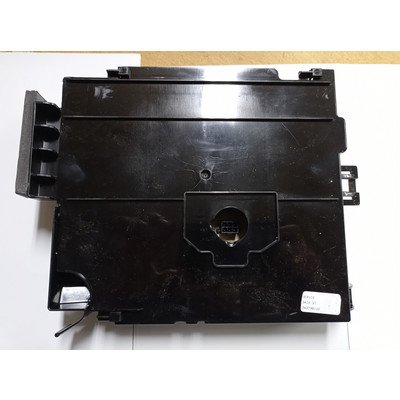

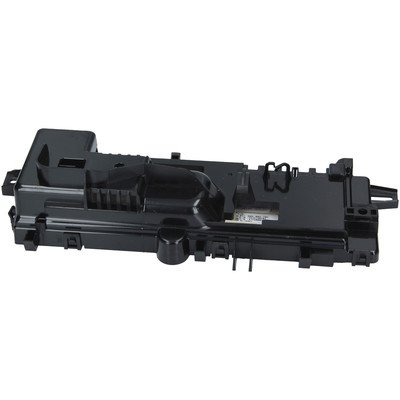

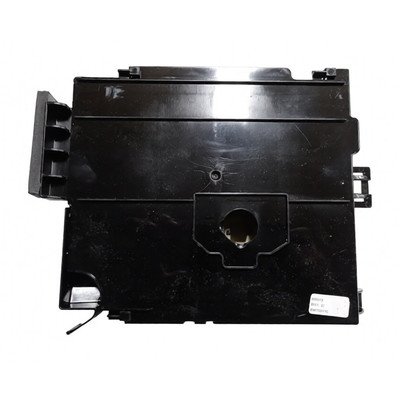

Modułu nie należy wymieniać wyłącznie dlatego, że inne elementy wyglądają poprawnie. Najpierw trzeba sprawdzić odbiorniki oraz wiązki, ponieważ zwarcie blokady, pompy, zaworu albo innego podzespołu może uszkodzić układ sterujący również po zamontowaniu kolejnego modułu. Część sterowników jest sprzedawana w określonej konfiguracji, a inne mogą wymagać zaprogramowania do wariantu urządzenia. Dostępne grupy części znajdziesz w kategorii programatorów, wyświetlaczy i modułów sterujących oraz przycisków i wyłączników pralek Beko.
Dostęp i wymiana elementów elektrycznych
Przed demontażem odłącz pralkę od zasilania, zamknij dopływ wody i opróżnij urządzenie. Zdejmowany panel zależy od położenia części: elektrozawory i panel sterowania zwykle są dostępne od góry, blokada znajduje się przy otworze drzwiowym, a pompa w dolnej części przy filtrze. Umiejscowienie grzałki może wymagać zdjęcia tylnej albo przedniej części obudowy, zależnie od konstrukcji.
Przed rozłączeniem przewodów wykonaj czytelne zdjęcia, oznacz podobne kostki i chwytaj za obudowę złącza, nie za przewód. Sprawdź uszczelnienia węży oraz zaciski, a po montażu przeprowadź próbę bez prania: obserwuj pobór i odpływ wody, szczelność oraz przebieg programu. Nie mostkuj blokady drzwi ani czujników w celu wymuszenia pracy urządzenia.
Jak dobrać właściwy element elektryczny do pralki Beko?
Do doboru przygotuj pełny model oraz Product No. z tabliczki znamionowej znajdującej się na ramie po wewnętrznej stronie drzwi. Sam napis z frontu pralki może obejmować kilka wariantów technicznych.
Porównaj numer katalogowy części oraz cechy istotne dla jej funkcji:
- liczbę i układ styków blokady, wyłącznika lub zaworu;
- rodzaj złącza i przypisanie elektryczne, a nie tylko jego kształt;
- moc, wymiary, uszczelnienie i miejsce na NTC w przypadku grzałki;
- konstrukcję korpusu, króćców i filtra pompy;
- typ silnika oraz zastosowany układ pomiaru prędkości;
- oznaczenia sprzętowe i wersję konfiguracji modułu.
Nie przekładaj kostek ani przewodów tylko po to, aby zamontować podobnie wyglądający element. Jeżeli numer części jest nieczytelny, prześlij zdjęcie całej tabliczki znamionowej, starego podzespołu, złączy i mocowań do weryfikacji katalogowej.
FAQ – elementy elektryczne pralek Beko
Czy brak startu programu oznacza uszkodzoną blokadę drzwi?
Nie. Blokada jest jednym z podejrzanych elementów, ale podobny objaw powodują również źle ustawiony zaczep, przerwana wiązka, nadpalona kostka, uszkodzony układ sterowania lub wykrycie innej usterki przez elektronikę.
Czy można sprawdzić pompę odpływową samym omomierzem?
Pomiar może wykazać przerwę albo zwarcie uzwojenia, lecz nie potwierdza sprawności hydraulicznej. Pompa z prawidłową ciągłością może mieć zablokowany lub zużyty wirnik i nie wytwarzać wymaganego przepływu.
Dlaczego nowa część nie usunęła usterki?
Część mogła zostać dobrana do innego wariantu, a przyczyna mogła leżeć w przewodach, złączu, elemencie współpracującym lub module. Przed kolejnym zakupem sprawdź, czy podzespół otrzymuje właściwe sterowanie i przekazuje sygnał zwrotny.
Czy każdy moduł Beko trzeba programować?
Nie. Zależy to od numeru części, wersji sprzętowej i sposobu sprzedaży sterownika. Moduł może być skonfigurowany fabrycznie, przeznaczony do zaprogramowania albo zgodny tylko z konkretną wersją pralki.
Gdzie znajduje się tabliczka znamionowa pralki Beko?
Zwykle na ramie po wewnętrznej stronie drzwi. Do doboru części odczytaj z niej pełny model i Product No., zachowując wszystkie cyfry oraz znaki.
Czy identyczne złącze oznacza, że element będzie pasował?
Nie. Podzespoły o podobnej obudowie mogą mieć inne parametry, funkcje styków, mocowania lub sterowanie. Zgodność należy potwierdzić katalogowo według modelu i Product No.
