Napędy (silniki)
Silniki i napędy do piekarników oraz kuchni Electrolux odpowiadają między innymi za termoobieg, chłodzenie obudowy i pracę dodatkowych mechanizmów. Brak obrotów, hałas lub wyłączanie się rozgrzanego urządzenia nie zawsze oznaczają uszkodzenie silnika — warto najpierw sprawdzić wirnik, przepływ powietrza i zasilanie. Właściwy wariant części dobieraj według pełnego numeru PNC z tabliczki znamionowej.
Którego silnika dotyczy usterka?
W jednym piekarniku może pracować kilka różnych napędów. Silnik termoobiegu obraca śmigłem widocznym za osłoną na tylnej ścianie komory. Wentylator chłodzący znajduje się poza komorą i kieruje powietrze w okolice panelu, drzwi lub elektroniki. Wybrane urządzenia mają także silnik rożna, napęd klapy albo siłownik układu parowego.
Rozróżnienie jest ważne, ponieważ wentylator chłodzący może działać jeszcze po zakończeniu pieczenia, natomiast wentylator termoobiegu pracuje zgodnie z wybranym programem. W trybie Turbo Grill jego okresowe zatrzymywanie i ponowne uruchamianie może być prawidłowym działaniem, a nie objawem awarii.
Objawy i możliwe przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić najpierw |
| Śmigło termoobiegu nie obraca się | zablokowane lub ocierające śmigło, przerwane uzwojenie, uszkodzone przewody, selektor funkcji, przekaźnik albo moduł | Czy dany program powinien uruchamiać wentylator; następnie swobodę obrotu, stan złączy i uzwojenia |
| Wentylator buczy, lecz nie rusza | opory na łożysku lub tulei, zdeformowane śmigło, ciało obce, niewłaściwe mocowanie | Ręczny obrót zimnego, odłączonego od zasilania wirnika oraz oględziny śmigła i osłony |
| Słychać stukanie lub tarcie | obluzowana nakrętka, skrzywione łopatki, śmigło założone nieosiowo, uszkodzona osłona | Odstęp śmigła od osłony, luzy na wale i kompletność mocowań |
| Potrawy pieką się nierówno | brak cyrkulacji, niesprawna grzałka pierścieniowa, zasłonięty przepływ powietrza, niewłaściwy program lub temperatura | Czy śmigło pracuje, czy grzałka termoobiegu nagrzewa, a blachy i papier nie blokują przepływu |
| Piekarnik wyłącza się po rozgrzaniu i wraca do pracy po ostygnięciu | brak chłodzenia panelu, niedrożny kanał powietrzny, termik, połączenia lub sterowanie | Działanie wentylatora chłodzącego i drożność kanałów; nie wymieniać od razu silnika termoobiegu |
| Wentylator chłodzi po wyłączeniu piekarnika | zwykłe schładzanie urządzenia albo — gdy praca nie ustaje po ostygnięciu — problem ze sterowaniem lub pomiarem temperatury | Odczekać do pełnego schłodzenia i porównać zachowanie z instrukcją danego modelu |
Jeżeli wentylator pracuje, ale piekarnik nie grzeje w trybie termoobiegu, sam silnik może być sprawny. W pierwszej kolejności trzeba wtedy zbadać grzałkę termoobiegu, jej przewody i obwód sterowania.
Jak sprawdzić silnik wentylatora bez zgadywania?
Oględziny mechaniczne

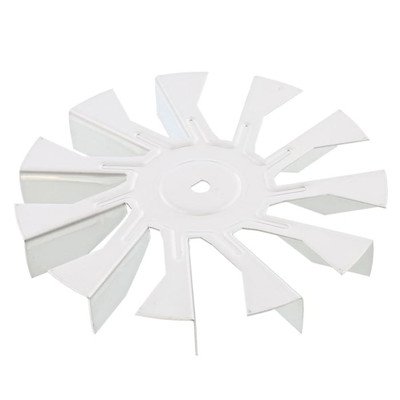

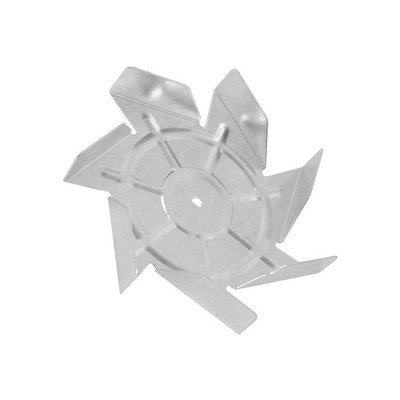

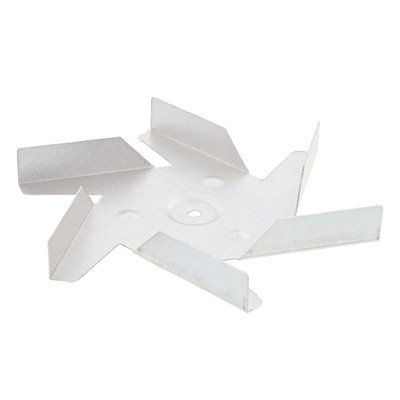

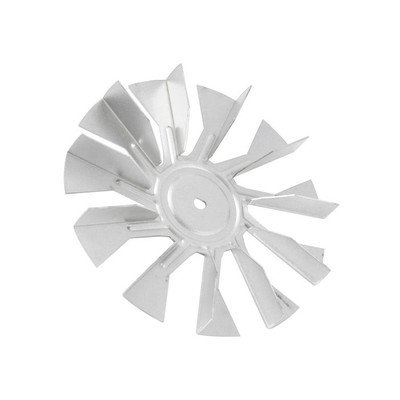

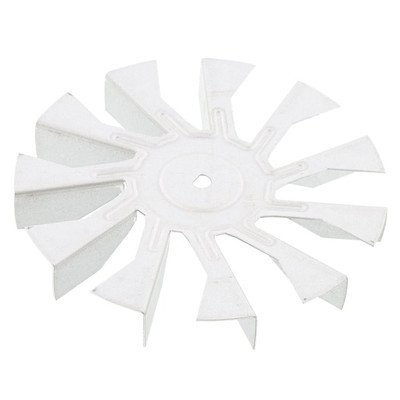

Piekarnik musi być zimny i skutecznie odłączony od instalacji. Po zdjęciu osłony wentylatora sprawdź, czy śmigło nie jest zabrudzone tłuszczem, pęknięte, skrzywione albo przesunięte na osi. Obróć je ręką. Powinno poruszać się bez wyraźnego zacinania i bez ocierania o osłonę.
Ciężki obrót, duży luz wału lub wyczuwalne miejsca zatrzymania przemawiają za zużyciem mechanicznym. Swobodny obrót nie potwierdza jednak sprawności elektrycznej silnika. Hałas może także powodować samo śmigło, nakrętka, uchwyt lub osłona, dlatego nie zawsze trzeba wymieniać cały napęd.
Nie należy smarować wału przypadkowym olejem ani smarem. Część silników ma łożyskowanie niewymagające obsługi, a środek nieodporny na temperaturę może spływać, dymić lub wiązać zabrudzenia. Regeneracja ma sens tylko wtedy, gdy konstrukcja silnika na nią pozwala i można później potwierdzić jego bezpieczną pracę.
Pomiar uzwojenia
Po odłączeniu urządzenia od zasilania zdejmij przewody ze styków silnika, wcześniej fotografując ich położenie. Multimetr ustaw na pomiar rezystancji i zmierz uzwojenie pomiędzy właściwymi zaciskami silnika.
- Przerwa lub wynik poza zakresem miernika zwykle wskazuje na przerwane uzwojenie, bezpiecznik termiczny wbudowany w silnik albo brak kontaktu na zacisku.
- Skończona rezystancja potwierdza jedynie ciągłość obwodu. Nie wyklucza zwarcia międzyzwojowego, problemu pojawiającego się po rozgrzaniu ani zatarcia pod obciążeniem.
- Wartości nie należy porównywać z jedną „uniwersalną” rezystancją. Silniki różnią się napięciem, mocą, konstrukcją i liczbą uzwojeń. Wynik trzeba odnieść do dokumentacji urządzenia lub danych identycznej części.
Kontrola izolacji między uzwojeniem a metalową obudową wymaga odpowiedniej procedury i miernika rezystancji izolacji. Zwykły test ciągłości nie pozwala wiarygodnie wykluczyć upływu ujawniającego się w wysokiej temperaturze.
Czy do silnika dochodzi zasilanie?
Jeżeli uzwojenie ma ciągłość, a wirnik obraca się swobodnie, kolejnym krokiem jest sprawdzenie obwodu zasilającego: przewodów, złączy, przełącznika funkcji, termika, przekaźnika lub modułu. Brak napięcia na silniku podczas programu, który powinien go uruchomić, kieruje diagnostykę w stronę sterowania, a nie automatycznie do wymiany napędu.
Pomiar w pracującym piekarniku odbywa się przy niebezpiecznym napięciu i rozgrzanych elementach. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, właściwych narzędzi oraz schematu konkretnego urządzenia. Nie są przeznaczone dla osoby bez przygotowania. Przed zakupem drogiego sterownika warto sprawdzić również przełączniki i łączniki, przewody oraz moduły piekarników Electrolux zgodnie ze schematem właściwego PNC.

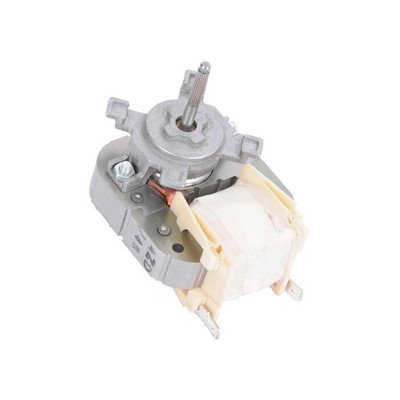

Silnik termoobiegu a wentylator chłodzący
Silnik termoobiegu i wentylator chłodzący wykonują różne zadania, dlatego ich objawów nie należy łączyć.
- Termoobieg: niesprawność zwykle wpływa na ruch powietrza w komorze, czas nagrzewania i równomierność pieczenia. Podobne skutki może dać przerwa w grzałce pierścieniowej.
- Chłodzenie obudowy: awaria może powodować przegrzewanie panelu, zapach nagrzanych tworzyw, zadziałanie zabezpieczenia termicznego albo wyłączanie urządzenia po pewnym czasie.
- Praca po wyłączeniu: w przypadku wentylatora chłodzącego jest normalna, dopóki piekarnik odprowadza ciepło. Nie należy odcinać mu zasilania natychmiast po każdym pieczeniu, jeżeli instrukcja urządzenia przewiduje automatyczne chłodzenie.
Gdy piekarnik przestaje działać po nagrzaniu, wymiana termika bez sprawdzenia chłodzenia może usunąć jedynie skutek przegrzewania. Trzeba ustalić, dlaczego zabezpieczenie zadziałało: czy wentylator nie rusza, kanał jest zatkany, urządzenie zostało niewłaściwie zabudowane, czy problem dotyczy sterowania.
Dostęp i wymiana silnika termoobiegu
W wielu piekarnikach Electrolux dostęp do śmigła uzyskuje się od strony komory, a do silnika także po zdjęciu tylnej osłony urządzenia. Szczegóły mocowania różnią się między konstrukcjami.
- Odłącz piekarnik od instalacji, potwierdź brak zasilania i pozostaw go do całkowitego ostygnięcia.
- Zdemontuj drzwi zgodnie z instrukcją modelu, jeśli jest to wymagane przed wysunięciem urządzenia lub pracą w komorze.

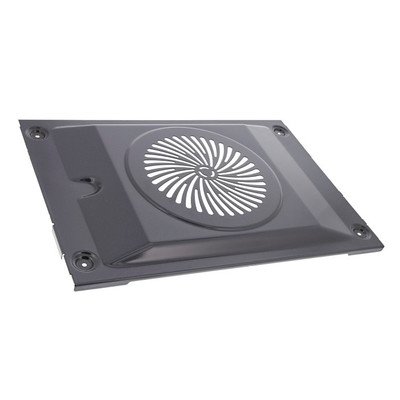

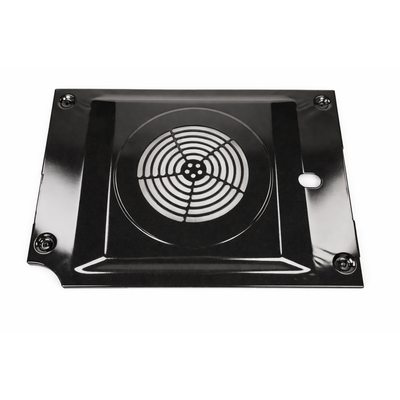

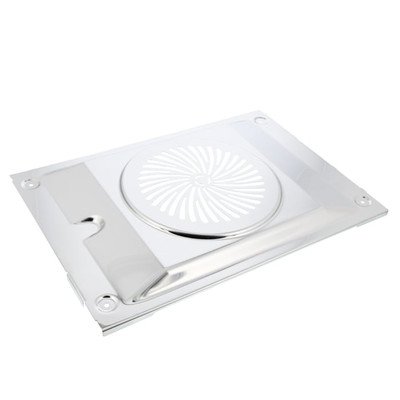

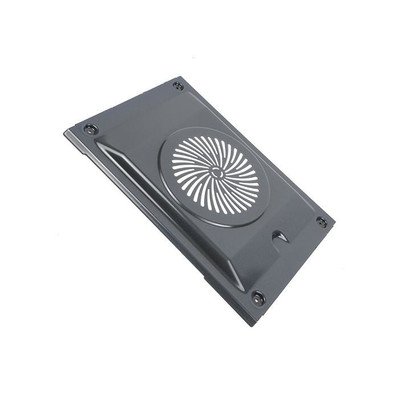

- Wyjmij blachy i prowadnice, następnie zdejmij wewnętrzną osłonę wentylatora.

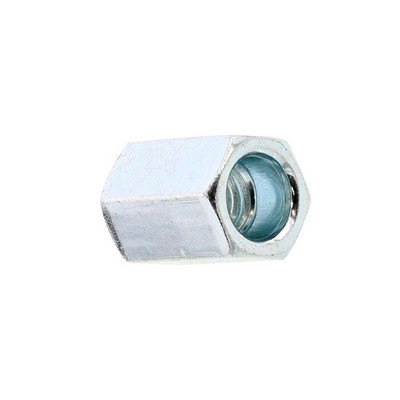

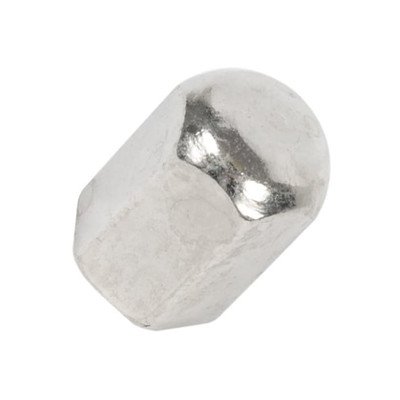

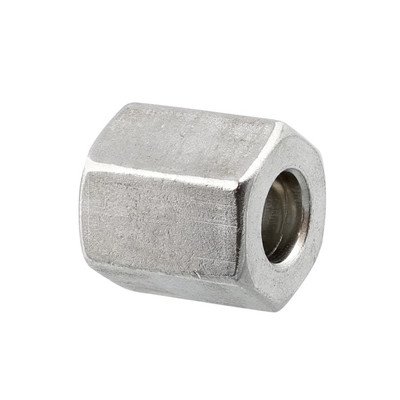

- Sprawdź sposób zabezpieczenia śmigła. Nie zakładaj kierunku gwintu nakrętki na podstawie innego modelu. Przytrzymuj wirnik tak, aby nie wygiąć łopatek ani wału.
- Po wysunięciu piekarnika zdejmij właściwą tylną osłonę, oznacz i sfotografuj połączenia elektryczne.

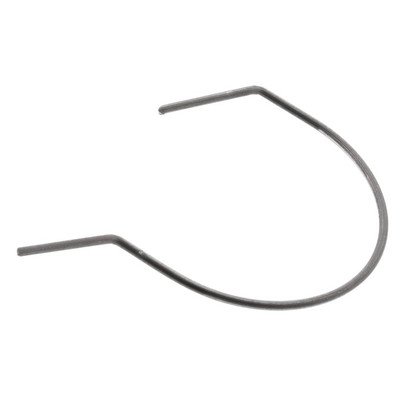

- Odłącz konektory, chwytając za ich obudowy, a nie za przewody. Zwolnij śruby, zatrzask, obejmę albo mocowanie obrotowe właściwe dla danego wykonania.

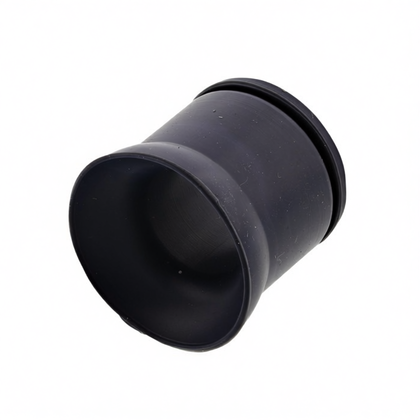

- Przenieś podkładki, klipsy, uszczelki i elementy dystansowe tylko wtedy, gdy przewiduje to konstrukcja nowej części.
- Po montażu obróć śmigło ręką i upewnij się, że nie ociera. Sprawdź także ułożenie przewodów z dala od rozgrzewających się powierzchni i ruchomych elementów.

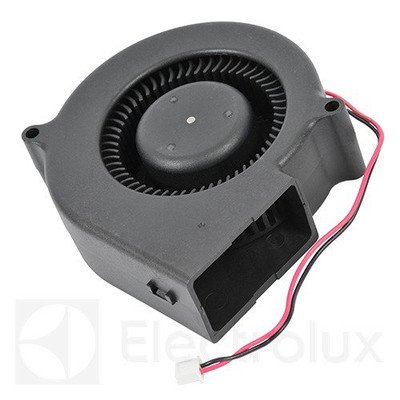

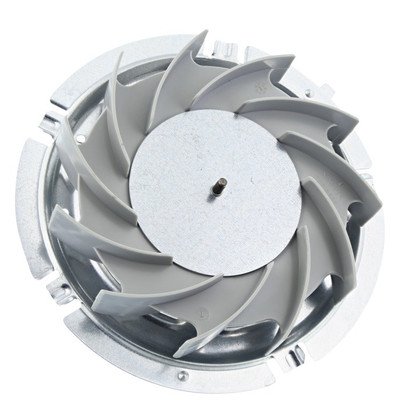

Wentylator chłodzący jest zwykle dostępny od góry lub od tyłu po wysunięciu urządzenia z zabudowy. W części konstrukcji wymaga to odłączenia przewodu zasilającego od listwy zaciskowej. Taką pracę powinien wykonać elektryk lub technik AGD, szczególnie gdy piekarnik jest podłączony na stałe albo współpracuje z kuchnią wielofazową.
Piekarniki kompaktowe z funkcją mikrofal mają obwód wysokiego napięcia, w którym niebezpieczny ładunek może pozostać także po odłączeniu urządzenia. Demontaż osłon i diagnostyka takich zespołów są przeznaczone wyłącznie dla odpowiednio przygotowanego serwisanta.
Jak dobrać właściwy napęd Electrolux?

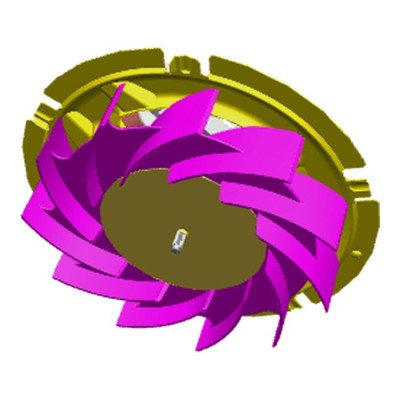

Wygląd silnika i pasujące złącze nie wystarczają do potwierdzenia zgodności. W ramach podobnego modelu mogą występować różne napięcia, moce, kierunki obrotu, długości wału, średnice śmigła, uchwyty, złącza i uszczelnienia. Wentylator chłodzący może być sprzedawany jako kompletny zespół, natomiast przy termoobiegu osobno mogą występować silnik, śmigło, nakrętka, osłona lub zestaw montażowy.
Dla urządzeń Electrolux podstawą doboru jest pełny PNC / Prod.No., zwykle rozpoczynający się od cyfry 9. Tabliczka znamionowa piekarnika lub kuchni znajduje się zazwyczaj wokół wnęki drzwiowej i jest widoczna po otwarciu drzwi. Model jest pomocny w wyszukiwaniu, ale może nie rozróżniać wariantu technicznego.
Przed zamówieniem:
- odczytaj pełny PNC bez pomijania końcowych cyfr wariantu;
- porównaj katalogowy numer części, rodzaj wentylatora i jego funkcję;
- sprawdź napięcie oraz moc podane na starej części, ale nie traktuj ich jako jedynego kryterium;
- porównaj wał, mocowanie, złącza, śmigło i elementy przekładane ze starego zespołu;
- jeżeli oznaczenie jest nieczytelne, przygotuj zdjęcie całej tabliczki znamionowej oraz starej części z widocznymi napisami.
Pozostałe podzespoły urządzenia można znaleźć w kategorii części do płyt, piekarników i kuchni Electrolux.
FAQ — silniki i napędy Electrolux
Czy brak termoobiegu zawsze oznacza uszkodzony silnik?
Nie. Jeżeli wentylator stoi, przyczyną może być silnik, zablokowane śmigło, uszkodzony przewód, przełącznik lub moduł. Jeżeli śmigło się obraca, ale piekarnik nie grzeje, należy sprawdzić przede wszystkim grzałkę pierścieniową i jej obwód.
Dlaczego wentylator buczy, ale nie obraca się?
Buczenie może wystąpić przy zatarciu łożyska lub tulei, zablokowaniu śmigła albo zbyt dużych oporach mechanicznych. Najpierw, przy odłączonym i zimnym urządzeniu, sprawdź swobodę obrotu oraz to, czy śmigło nie dotyka osłony.
Czy prawidłowa rezystancja uzwojenia potwierdza sprawność silnika?
Nie. Potwierdza głównie ciągłość uzwojenia. Silnik może nadal mieć zużyte łożyskowanie, zwarcie międzyzwojowe, niewłaściwą izolację albo usterkę pojawiającą się dopiero po rozgrzaniu i pod obciążeniem.
Czy wentylator powinien działać przez cały program?
Zależy to od funkcji i modelu. W niektórych programach, między innymi Turbo Grill, sterownik może okresowo zatrzymywać wentylator. Oczekiwany sposób pracy należy sprawdzić w instrukcji urządzenia według jego PNC.
Dlaczego wentylator działa po wyłączeniu piekarnika?
Wentylator chłodzący może kontynuować pracę, aby obniżyć temperaturę obudowy i elektroniki. Podejrzenia wymaga sytuacja, w której nie wyłącza się również po pełnym ostygnięciu urządzenia.
Czy sam model wystarczy do doboru silnika Electrolux?
Nie zawsze. Ten sam model może występować w kilku wersjach. Do potwierdzenia części potrzebny jest pełny numer PNC / Prod.No. z tabliczki znamionowej oraz zgodność katalogowa konkretnego napędu.
