Termiki
Termiki Electrolux chronią piekarnik, kuchnię lub płytę przed skutkami nadmiernej temperatury, a w niektórych konstrukcjach sterują także wentylatorem chłodzącym. Gdy urządzenie nie grzeje, wyłącza się po nagrzaniu albo ponownie działa dopiero po ostygnięciu, warto sprawdzić zabezpieczenie oraz przyczynę przegrzewania. Właściwy wariant dobiera się według pełnego numeru PNC.
Do czego służy termik w piekarniku Electrolux?

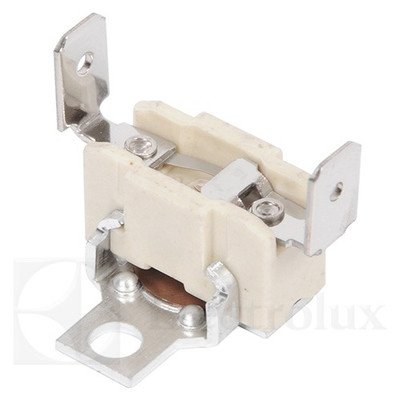

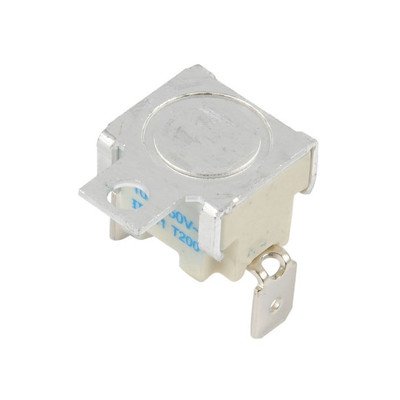

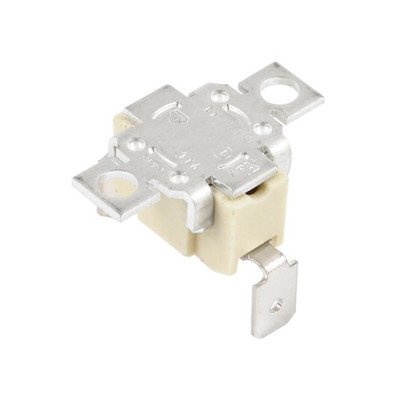

Określenie termik może oznaczać kilka części reagujących na temperaturę: termostat bezpieczeństwa, ogranicznik temperatury, wyłącznik termiczny typu klixon albo bezpiecznik termiczny jednorazowego działania. Element taki może odłączyć grzałki, większą część obwodów piekarnika lub całe zasilanie sterowania, gdy temperatura obudowy albo komory przekroczy bezpieczny poziom.
Nie należy mylić termika zabezpieczającego z termostatem regulacyjnym, który odpowiada za utrzymywanie temperatury wybranej pokrętłem. W niektórych urządzeniach występuje również osobny termik załączający wentylator chłodzący. Części te mogą wyglądać podobnie, ale mają inną temperaturę przełączania, sposób działania i układ styków.
Termik automatyczny, ręcznie resetowany i jednorazowy
- Termik z automatycznym powrotem rozłącza styki po przekroczeniu określonej temperatury i może ponownie je połączyć po ostygnięciu.
- Termik z resetem ręcznym po zadziałaniu wymaga wciśnięcia przycisku, o ile procedura konkretnego modelu na to pozwala.
- Bezpiecznik termiczny jednorazowy pozostaje trwale rozłączony i wymaga wymiany.
- Termik wentylatora może działać odwrotnie niż ogranicznik bezpieczeństwa: pozostawać rozwarty na zimno i zwierać styki dopiero po nagrzaniu.
Z tego powodu sam brak lub obecność ciągłości nie może być interpretowana bez ustalenia rodzaju części i jej funkcji na schemacie urządzenia.
Jakie objawy mogą wskazywać na problem z termikiem?
| Objaw | Co może oznaczać | Co sprawdzić przed zakupem części |
| Piekarnik nie grzeje na żadnej funkcji, ale wyświetlacz działa | Rozłączony termik w obwodzie grzania, uszkodzony przełącznik, przekaźnik, przewód albo termostat regulacyjny | Ciągłość termika i przewodów, stan konektorów, działanie poszczególnych funkcji |
| Urządzenie całkowicie wyłącza się po kilkunastu lub kilkudziesięciu minutach i wraca po ostygnięciu | Zadziałanie termika automatycznego wskutek przegrzewania albo błędne przełączanie samego termika | Wentylator chłodzący, drożność kanałów, temperaturę obudowy i poprawność regulacji |
| Piekarnik przestał działać po pirolizie lub silnym przegrzaniu | Zadziałanie ogranicznika z resetem lub przepalenie bezpiecznika termicznego | Typ zabezpieczenia, stan wentylatora, instalację i elementy uszkodzone przez temperaturę |
| Panel i pokrętła są nienaturalnie gorące | Niewystarczające chłodzenie, niedrożny wylot powietrza, zatrzymany wentylator lub błędny montaż urządzenia | Przepływ powietrza, pracę wentylatora i prawidłowe osadzenie piekarnika w zabudowie |
| Wentylator chłodzący nie uruchamia się albo pracuje bez przerwy | Uszkodzony termik sterujący, czujnik, przekaźnik, moduł lub połączenie przewodów | Funkcję termika na schemacie i element sterujący napędem wentylatora |
Wentylator chłodzący może pracować jeszcze przez pewien czas po wyłączeniu pieczenia. Jest to normalne, dopóki urządzenie się nie schłodzi. Sam późniejszy nadmuch nie świadczy więc o uszkodzeniu termika.
Dlaczego nowy termik może ponownie zadziałać?
Rozłączony bezpiecznik termiczny bywa skutkiem usterki, a nie jej pierwotną przyczyną. Wymiana samego zabezpieczenia może nie rozwiązać problemu, jeżeli piekarnik nadal osiąga zbyt wysoką temperaturę.
Przed montażem nowej części warto skontrolować:
- Wentylator chłodzący – powinien obracać się swobodnie, bez ocierania, wyraźnego buczenia i zatrzymywania po rozgrzaniu. Swobodne obracanie wirnika ręką nie potwierdza jednak sprawności uzwojenia ani zasilania silnika podczas pracy.
- Kanały wlotowe i wylotowe – nie mogą być zasłonięte, zatłuszczone ani ściśnięte przez nieprawidłową zabudowę.

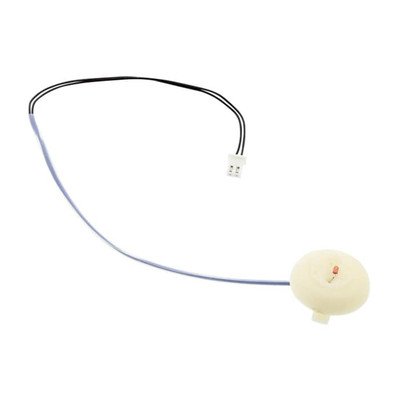

- Termostat lub czujnik temperatury – jeżeli piekarnik wyraźnie przekracza nastawę, zabezpieczenie może prawidłowo reagować na rzeczywiste przegrzanie.
- Sterowanie grzałkami – sklejony przekaźnik albo uszkodzony przełącznik funkcji może pozostawić grzałkę włączoną zbyt długo.
- Przewody i konektory – luźne, utlenione lub nadpalone połączenie może nagrzewać termik miejscowo albo przerywać obwód niezależnie od temperatury komory.
- Izolację i osłony – przesunięta mata izolacyjna, brak osłony lub przewód poprowadzony przy gorącym elemencie może zmienić warunki cieplne wokół zabezpieczenia.
Jeżeli piekarnik nie grzeje tylko na jednej funkcji, bardziej prawdopodobna jest usterka konkretnej grzałki, przełącznika albo przekaźnika niż termika wspólnego dla całego obwodu. Pomocne jest porównanie działania grzania dolnego, górnego, grilla i termoobiegu, o ile instrukcja danego modelu pozwala uruchamiać je oddzielnie.
Jak sprawdzić termik miernikiem?
Przed pomiarem należy odłączyć urządzenie od wszystkich biegunów zasilania, zabezpieczyć je przed przypadkowym włączeniem i potwierdzić brak napięcia odpowiednim przyrządem. Piekarniki do zabudowy bywają podłączone bez wtyczki, dlatego samo ustawienie pokręteł w pozycji wyłączonej nie zapewnia bezpiecznych warunków pracy.
Opisane czynności serwisowe wymagają znajomości instalacji elektrycznych, właściwych narzędzi i umiejętności identyfikowania obwodów. Pomiary pod napięciem są przeznaczone wyłącznie dla odpowiednio przygotowanego serwisanta.
Pomiar ciągłości na zimnym elemencie
- Poczekaj, aż urządzenie i termik całkowicie ostygną.
- Zrób zdjęcie przewodów i oznacz ich położenie.
- Odłącz od termika przynajmniej jeden przewód, aby nie mierzyć równoległych dróg przez pozostałe elementy urządzenia.
- Ustaw miernik na test ciągłości albo najniższy zakres rezystancji.
- Przyłóż sondy do właściwej pary styków zgodnie ze schematem i oznaczeniami części.
W typowym ograniczniku bezpieczeństwa NC obwód powinien być zwarty w temperaturze pokojowej. Wskazanie przerwy może oznaczać zadziałanie bezpiecznika jednorazowego, brak resetu albo uszkodzenie termika. Jeżeli część ma przycisk ręcznego resetowania, można użyć go dopiero po ostygnięciu i po ustaleniu, że przewiduje to konstrukcja urządzenia.
Ważne ograniczenia pomiaru:
- termik sterujący wentylatorem może być na zimno prawidłowo rozwarty;
- element wielostykowy może zawierać styki NC i NO albo dwa niezależne progi temperatury;
- prawidłowa ciągłość na zimno nie potwierdza właściwej temperatury zadziałania;
- miernik nie wykryje usterki pojawiającej się wyłącznie po nagrzaniu, drgań styków ani przegrzewającego się konektora;
- termika nie należy podgrzewać przypadkowym źródłem ciepła bez procedury, czujnika temperatury i charakterystyki właściwej dla konkretnej części.
Jeżeli termik ma prawidłowy stan styków na zimno, kolejnym krokiem jest sprawdzenie przewodów, złączy, wentylatora, elementów regulacji oraz modułu sterującego. Nie należy mostkować zabezpieczenia w celu użytkowania piekarnika – eliminuje to ochronę przed przegrzaniem.
Gdzie znajduje się termik i jak uzyskać dostęp?
W piekarnikach do zabudowy termiki są zwykle mocowane do zewnętrznej części komory, kanału powietrznego albo obszaru nad komorą, w pobliżu wentylatora chłodzącego i panelu sterowania. Dostęp może wymagać wysunięcia urządzenia z mebla oraz zdjęcia osłony górnej lub tylnej. W kuchniach wolnostojących zabezpieczenie może znajdować się pod płytą górną albo za tylną osłoną.
Konstrukcje różnią się zależnie od PNC. Przed wysunięciem piekarnika trzeba odłączyć zasilanie, usunąć mocowania do mebla i przygotować stabilne podparcie. Urządzenie jest ciężkie, a przewód zasilający nie może służyć do jego przytrzymywania.
Podczas demontażu nie należy:
- ciągnąć za przewody zamiast za konektory;
- zamieniać miejscami styków w elementach wielotorowych;
- odginać uchwytu, jeżeli dociska termik do powierzchni pomiarowej;
- przenosić zabezpieczenia w inne miejsce;
- montować części bez osłony cieplnej lub elementu dociskowego przewidzianego przez producenta.
Po naprawie trzeba odtworzyć prowadzenie przewodów z dala od grzałek, ostrych krawędzi i wirujących części, założyć wszystkie osłony oraz sprawdzić działanie chłodzenia. Jeżeli wcześniejszy termik zadziałał wskutek przegrzania, próbę należy przerwać przy ponownym nadmiernym nagrzewaniu obudowy.
Jak dobrać termik Electrolux?
Wygląd obudowy i pasujące konektory nie potwierdzają zgodności. Przy doborze liczą się między innymi:
- temperatura lub temperatury przełączania;
- funkcja styków NC albo NO;
- automatyczny powrót, reset ręczny lub działanie jednorazowe;
- liczba styków i obwodów;
- obciążalność prądowa i napięciowa;
- rozstaw oraz sposób mocowania;
- położenie przycisku resetu;
- sposób kontaktu termicznego z obudową;
- zgodność katalogowa z wariantem urządzenia.
Dla urządzeń Electrolux, AEG i Zanussi podstawą doboru jest pełny numer PNC / Prod.No., nie sama nazwa modelu. Numer znajduje się zwykle na tabliczce znamionowej wokół wnęki drzwiowej piekarnika lub kuchni wolnostojącej. Należy przepisać go w całości, razem z końcowymi cyframi wariantu. Następnie warto porównać oznaczenie starego termika i jego funkcję w urządzeniu, ale nie zastępować tym sprawdzenia zgodności katalogowej.
FAQ – termiki Electrolux
Czy uszkodzony termik może powodować brak grzania przy działającym wyświetlaczu?
Tak. Jeżeli termik jest włączony szeregowo w obwód grzałek, jego rozwarcie może zablokować grzanie, mimo że panel nadal działa. Taki sam objaw mogą jednak powodować przełącznik funkcji, przekaźnik, termostat regulacyjny, przewód albo zasilanie jednej z faz.
Dlaczego piekarnik działa ponownie po ostygnięciu?
Może to oznaczać, że termik automatyczny rozłącza obwód po osiągnięciu zbyt wysokiej temperatury i ponownie go zwiera po schłodzeniu. Trzeba wtedy sprawdzić wentylator, przepływ powietrza oraz regulację temperatury, a nie ograniczać naprawy do wymiany zabezpieczenia.
Czy każdy termik powinien mieć przejście na zimno?
Nie. Ograniczniki bezpieczeństwa NC są zwykle zwarte na zimno, ale termiki załączające wentylator mogą pozostawać rozwarte do chwili nagrzania. Wynik należy porównać ze schematem konkretnego PNC i oznaczeniem styków.
Czy można zmostkować termik, aby sprawdzić piekarnik?
Nie należy użytkować ani testować urządzenia z trwale zmostkowanym zabezpieczeniem. Taki zabieg usuwa ochronę przed przegrzaniem i może doprowadzić do uszkodzenia przewodów, elektroniki, mebli lub izolacji. Diagnostykę obwodu wykonuje się metodami właściwymi dla serwisu.
Czy wystarczy dobrać termik według temperatury nadrukowanej na obudowie?
Nie. Dwa elementy o tym samym progu mogą różnić się układem styków, sposobem resetowania, obciążalnością, mocowaniem i charakterystyką powrotu. Potrzebny jest pełny numer PNC urządzenia oraz potwierdzenie numeru części w katalogu.
